Satvision SVM-1000M [3/7] Страница 3

Содержание

• Епуйля 1
• Инструкция 1
• По эксплуатации 1
• Страница 1 1
• Ум 1000м 1
• Www satvision cctv ru www satvision cctv ru 2 2
• Страница 2 2
• Www satvision cctv ru www satvision cctv ru 4 3
• Страница 3 3
• Www satvision cctv ru www satvision cctv ru 6 4
• А важно 4
• Видеодомофон 1 4
• Видеодомофон подключается к сети переменного тока с напряжением ас 190 242 вольт и имеет встроенный преобразователь напряжения включать разрешается только после завершения всех электрических подключений 4
• Вызывная панель 1 4
• Вызывная панель 2 4
• Две вызывные панели должны быть подключены в разъемы см1 и см2 видеодомофона который будет считаться главным 4
• Для подключения замка по н з нормально закрытом контакте необходимо 4
• До 50 м 4x0 мм до 80 м 4x0 мм 4
• Информация о схеме подключения 4
• Механический замок не входит в комплект поставки приобретается отдельно 4
• Обратите внимание вызывная панель подключенная к разъему cn1 используется для наблюдения возле двери к cn2 можно подключить камеру с токопотреблением не больше 300 ма 4
• Подключать через контролер 25я 4
• Разъем си5 предназначен для подключения дополнительного монитора и дополнительной камеры левый верхний угол схемы 4
• Страница 4 4
• Схема подключения 1 4
• Требования к линии связи 4
• Х проводной не экранированный кабель 2 длина кабеля между видеодомофоном и вызывной панелью зависит от сечения кабеля до 28 м 4 х 0 мм 4
• Www satvision cctv ru 5
• Www satvision cctv ru 8 5
• В видеодомофоне присутствует возможность запись фото видео с вызывной панели на бо карту размером до 3266 5
• Во время диалога с посетителем видео домофон через 60 секунд переходит в режим ожидания посетителю необходимо повторно нажать на кнопку вызова 5
• Вызов посетителя требуется подключение двух вызывных панелей 5
• Если используется одна вызывная панель просмотр может быть завершен нажатием кнопки разговора повторно 5
• Если сигнал с первой панели мешает просмотру со второй панели отключите питание видеодомофона на 10 секунд 5
• Ждущий режим 5
• При использовании двух видеодомофонов можно так же осуществлять просмотр на втором видеодомофоне изображение будет аналогично первому 5
• Руководство по использованию 9 просмотр 5
• Страница 5 5
• Www satvision cctv ru 6
• Www satvision cctv ru 10 6
• Видеонаблюдение 6
• Для этой функции необходимо 2 видеодомофона подключенные параллельно 6
• Ждущий режим 6
• Перенаправление вызова на другой видеодомофон 6
• Подключите дополнительную камеру 2 видеодомофон должен быть в режиме ожидания 6
• После окончания диалога откройте замок 6
• Процесс установки 6
• Режим интеркома 6
• Страница 6 6
• Установите видеодомофон как показано на рисунке не рекомендуется устанавливать в непосредственной близости от источников эл магнитного излучения воспользуйтесь услугами квалифицированного персонала для удобства использования дисплей должен находиться на уровне глаз перед установкой выключите эл питание установите видеодомофон на расстояние не менее 30 см от электрических линий порядок установки показан на рисунке 6
• Гарантийный талон 7
• О со 7
• По количеству и комплектации не имею 7
• Подпись покупателя подпись продавца 7
• Примечание 7
• Страница 7 7
• Я покупатель с условиями гарантийного обслуживания ознакомлен товар получил полностью претензий 7

Похожие устройства

• Satvision SVM-IP100W Схема подключения
• Satvision SVM-IP100W Инструкция по эксплуатации
• Satvision SVV-710 Инструкция по эксплуатации
• Satvision SVV-110A Инструкция по изменению форматов
• Satvision SVV-110A Инструкция по эксплуатации
• Candy CCOLS 6172WH/N Инструкция по эксплуатации
• Candy CCOLS 6172WH/N Инструкция по эксплуатации EN
• Candy CCPN 200IWRU Инструкция по эксплуатации
• Candy CCPN 200IWRU Инструкция по эксплуатации EN
• Candy CCPN6180ISRU Инструкция по эксплуатации
• Candy CCPN6180ISRU Инструкция по эксплуатации EN
• Candy CCPN6180IWRU Инструкция по эксплуатации
• Candy CCPN6180IWRU Инструкция по эксплуатации EN
• Candy CCS 5172W Инструкция по эксплуатации
• Candy CCS 5172W Инструкция по эксплуатации EN
• Candy CCS 5172WN Инструкция по эксплуатации
• Candy CCS 5172WN Инструкция по эксплуатации EN
• Candy CCS 5172X Инструкция по эксплуатации
• Candy CCS 5172X Инструкция по эксплуатации EN
• Candy CCS 5172XN Инструкция по эксплуатации

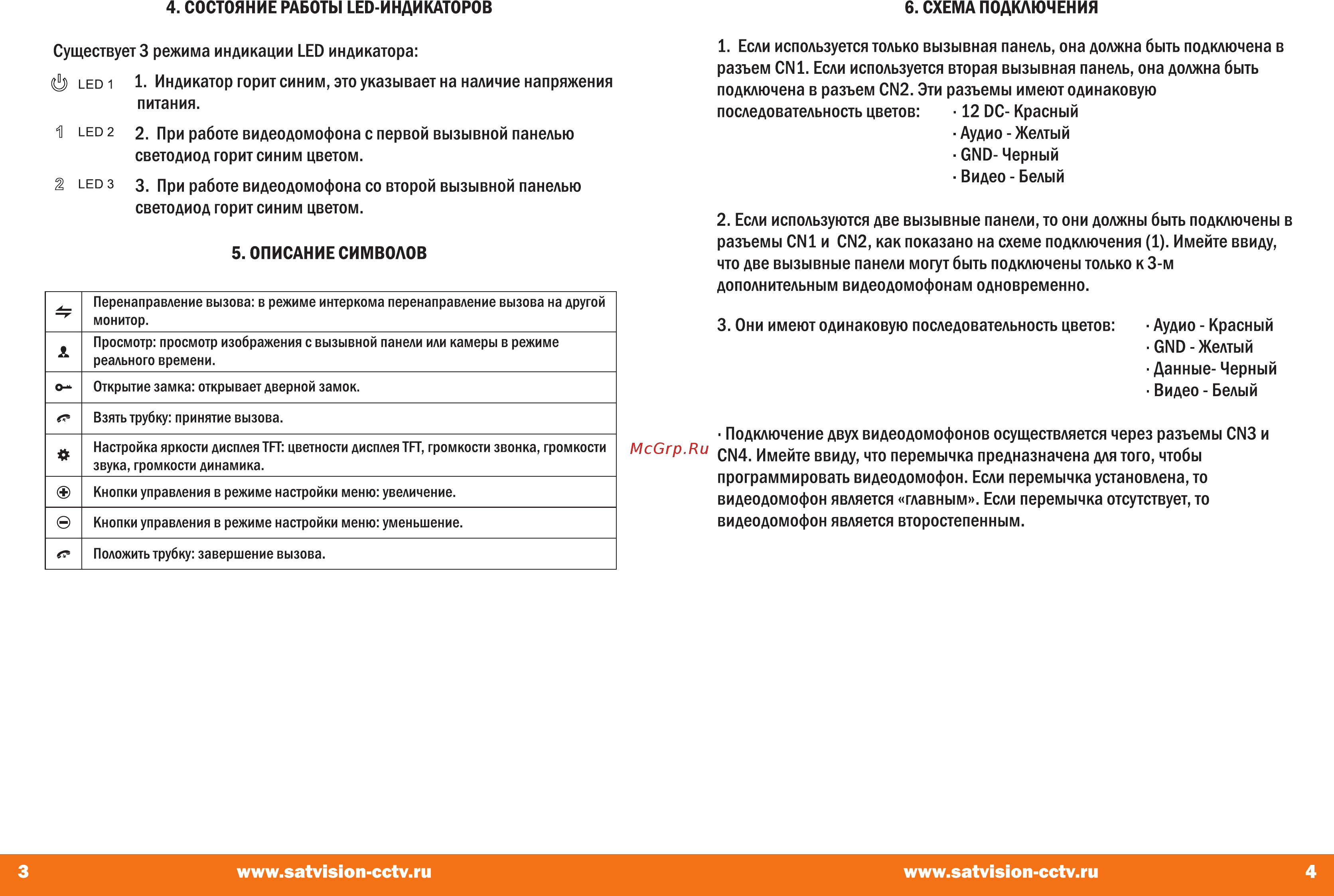

4 СОСТОЯНИЕ РАБОТЫ LED ИНДИКАТОРОВ Существует 3 режима индикации LED индикатора LEDI 1 Индикатор горит синим это указывает на наличие напряжения питания И LED 2 2 При работе видеодомофона с первой вызывной панелью светодиод горит синим цветом 1 LED з з При работе видеодомофона со второй вызывной панелью светодиод горит синим цветом 5 ОПИСАНИЕ СИМВОЛОВ Г А 3 Перенаправление вызова в режиме интеркома перенаправление вызова на другой монитор Просмотр просмотр изображения с вызывной панели или камеры в режиме реального времени о Открытие замка открывает дверной замок Взять трубку принятие вызова О Настройка яркости дисплея TFT цветности дисплея TFT громкости звонка громкости звука громкости динамика Кнопки управления в режиме настройки меню увеличение Кнопки управления в режиме настройки меню уменьшение ер Положить трубку завершение вызова www satvision cctv ru 6 СХЕМА ПОДКЛЮЧЕНИЯ 1 Если используется только вызывная панель она должна быть подключена в разъем CN1 Если используется вторая вызывная панель она должна быть подключена в разъем CN2 Эти разъемы имеют одинаковую последовательность цветов 12 DC Красный Аудио Желтый GND Черный Видео Белый 2 Если используются две вызывные панели то они должны быть подключены в разъемы CN1 и CN2 как показано на схеме подключения 1 Имейте ввиду что две вызывные панели могут быть подключены только к 3 м дополнительным видеодомофонам одновременно 3 Они имеют одинаковую последовательность цветов Аудио Красный GND Желтый Данные Черный Видео Белый Подключение двух видеодомофонов осуществляется через разъемы CN3 и CN4 Имейте ввиду что перемычка предназначена для того чтобы программировать видеодомофон Если перемычка установлена то видеодомофон является главным Если перемычка отсутствует то видеодомофон является второстепенным www satvision cctv ru 4
