Satvision SVM-1000M [4/7] Вызывная панель 1

Содержание

• Епуйля 1
• Инструкция 1
• По эксплуатации 1
• Страница 1 1
• Ум 1000м 1
• Www satvision cctv ru www satvision cctv ru 2 2
• Страница 2 2
• Www satvision cctv ru www satvision cctv ru 4 3
• Страница 3 3
• Www satvision cctv ru www satvision cctv ru 6 4
• А важно 4
• Видеодомофон 1 4
• Видеодомофон подключается к сети переменного тока с напряжением ас 190 242 вольт и имеет встроенный преобразователь напряжения включать разрешается только после завершения всех электрических подключений 4
• Вызывная панель 1 4
• Вызывная панель 2 4
• Две вызывные панели должны быть подключены в разъемы см1 и см2 видеодомофона который будет считаться главным 4
• Для подключения замка по н з нормально закрытом контакте необходимо 4
• До 50 м 4x0 мм до 80 м 4x0 мм 4
• Информация о схеме подключения 4
• Механический замок не входит в комплект поставки приобретается отдельно 4
• Обратите внимание вызывная панель подключенная к разъему cn1 используется для наблюдения возле двери к cn2 можно подключить камеру с токопотреблением не больше 300 ма 4
• Подключать через контролер 25я 4
• Разъем си5 предназначен для подключения дополнительного монитора и дополнительной камеры левый верхний угол схемы 4
• Страница 4 4
• Схема подключения 1 4
• Требования к линии связи 4
• Х проводной не экранированный кабель 2 длина кабеля между видеодомофоном и вызывной панелью зависит от сечения кабеля до 28 м 4 х 0 мм 4
• Www satvision cctv ru 5
• Www satvision cctv ru 8 5
• В видеодомофоне присутствует возможность запись фото видео с вызывной панели на бо карту размером до 3266 5
• Во время диалога с посетителем видео домофон через 60 секунд переходит в режим ожидания посетителю необходимо повторно нажать на кнопку вызова 5
• Вызов посетителя требуется подключение двух вызывных панелей 5
• Если используется одна вызывная панель просмотр может быть завершен нажатием кнопки разговора повторно 5
• Если сигнал с первой панели мешает просмотру со второй панели отключите питание видеодомофона на 10 секунд 5
• Ждущий режим 5
• При использовании двух видеодомофонов можно так же осуществлять просмотр на втором видеодомофоне изображение будет аналогично первому 5
• Руководство по использованию 9 просмотр 5
• Страница 5 5
• Www satvision cctv ru 6
• Www satvision cctv ru 10 6
• Видеонаблюдение 6
• Для этой функции необходимо 2 видеодомофона подключенные параллельно 6
• Ждущий режим 6
• Перенаправление вызова на другой видеодомофон 6
• Подключите дополнительную камеру 2 видеодомофон должен быть в режиме ожидания 6
• После окончания диалога откройте замок 6
• Процесс установки 6
• Режим интеркома 6
• Страница 6 6
• Установите видеодомофон как показано на рисунке не рекомендуется устанавливать в непосредственной близости от источников эл магнитного излучения воспользуйтесь услугами квалифицированного персонала для удобства использования дисплей должен находиться на уровне глаз перед установкой выключите эл питание установите видеодомофон на расстояние не менее 30 см от электрических линий порядок установки показан на рисунке 6
• Гарантийный талон 7
• О со 7
• По количеству и комплектации не имею 7
• Подпись покупателя подпись продавца 7
• Примечание 7
• Страница 7 7
• Я покупатель с условиями гарантийного обслуживания ознакомлен товар получил полностью претензий 7

Похожие устройства

• Satvision SVM-IP100W Схема подключения
• Satvision SVM-IP100W Инструкция по эксплуатации
• Satvision SVV-710 Инструкция по эксплуатации
• Satvision SVV-110A Инструкция по изменению форматов
• Satvision SVV-110A Инструкция по эксплуатации
• Candy CCOLS 6172WH/N Инструкция по эксплуатации
• Candy CCOLS 6172WH/N Инструкция по эксплуатации EN
• Candy CCPN 200IWRU Инструкция по эксплуатации
• Candy CCPN 200IWRU Инструкция по эксплуатации EN
• Candy CCPN6180ISRU Инструкция по эксплуатации
• Candy CCPN6180ISRU Инструкция по эксплуатации EN
• Candy CCPN6180IWRU Инструкция по эксплуатации
• Candy CCPN6180IWRU Инструкция по эксплуатации EN
• Candy CCS 5172W Инструкция по эксплуатации
• Candy CCS 5172W Инструкция по эксплуатации EN
• Candy CCS 5172WN Инструкция по эксплуатации
• Candy CCS 5172WN Инструкция по эксплуатации EN
• Candy CCS 5172X Инструкция по эксплуатации
• Candy CCS 5172X Инструкция по эксплуатации EN
• Candy CCS 5172XN Инструкция по эксплуатации

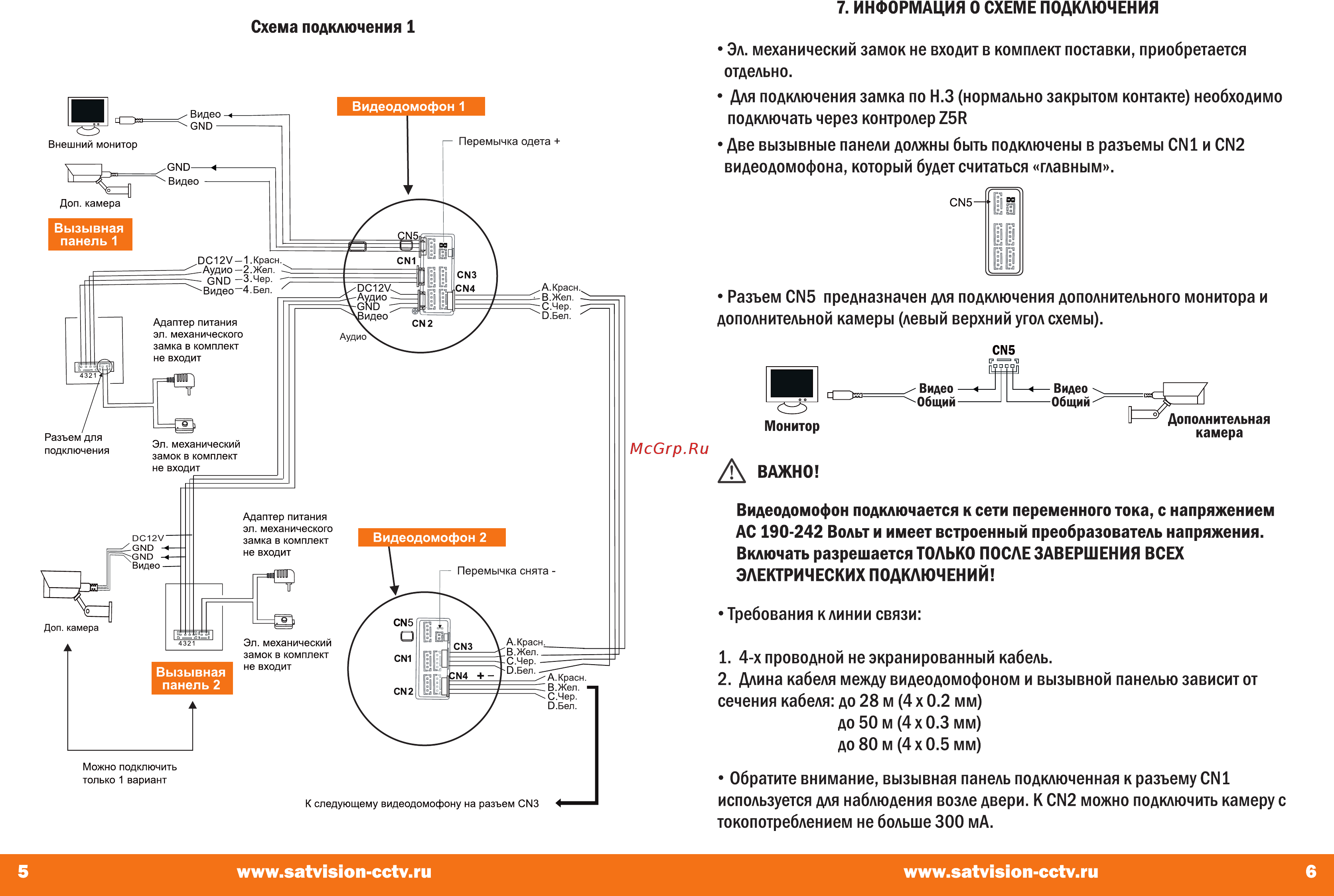

7 ИНФОРМАЦИЯ О СХЕМЕ ПОДКЛЮЧЕНИЯ Схема подключения 1 ЭЛ механический замок не входит в комплект поставки приобретается отдельно Для подключения замка по Н З нормально закрытом контакте необходимо подключать через контролер 25Я Видеодомофон 1 Перемычка одета ЭМО Видео Две вызывные панели должны быть подключены в разъемы СМ1 и СМ2 видеодомофона который будет считаться главным Доп камера Вызывная панель 1 С12У 1 Красн _Аудио 2 Жел СЫО З Чер Видео 4 Бел А Красн В Жел С Чер Бел Адаптер питания эл механического замка в комплект не входит Разъем для подключения Разъем СИ5 предназначен для подключения дополнительного монитора и дополнительной камеры левый верхний угол схемы Аудио Эл механический замок в комплект не входит_______ А ВАЖНО Адаптер питания эл механического Видеодомофон подключается к сети переменного тока с напряжением АС 190 242 Вольт и имеет встроенный преобразователь напряжения Включать разрешается ТОЛЬКО ПОСЛЕ ЗАВЕРШЕНИЯ ВСЕХ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ Требования к линии связи замок в комплект Вызывная панель 2 Можно подключить только 1 вариант К следующему видеодомофону на разъем СИЗ 5 www satvision cctv ru 1 4 х проводной не экранированный кабель 2 Длина кабеля между видеодомофоном и вызывной панелью зависит от сечения кабеля до 28 м 4 х 0 2 мм до 50 м 4x0 3 мм до 80 м 4x0 5 мм Обратите внимание вызывная панель подключенная к разъему CN1 используется для наблюдения возле двери К CN2 можно подключить камеру с токопотреблением не больше 300 мА www satvision cctv ru 6
