RB 302, RB 402 PLUS
română
111

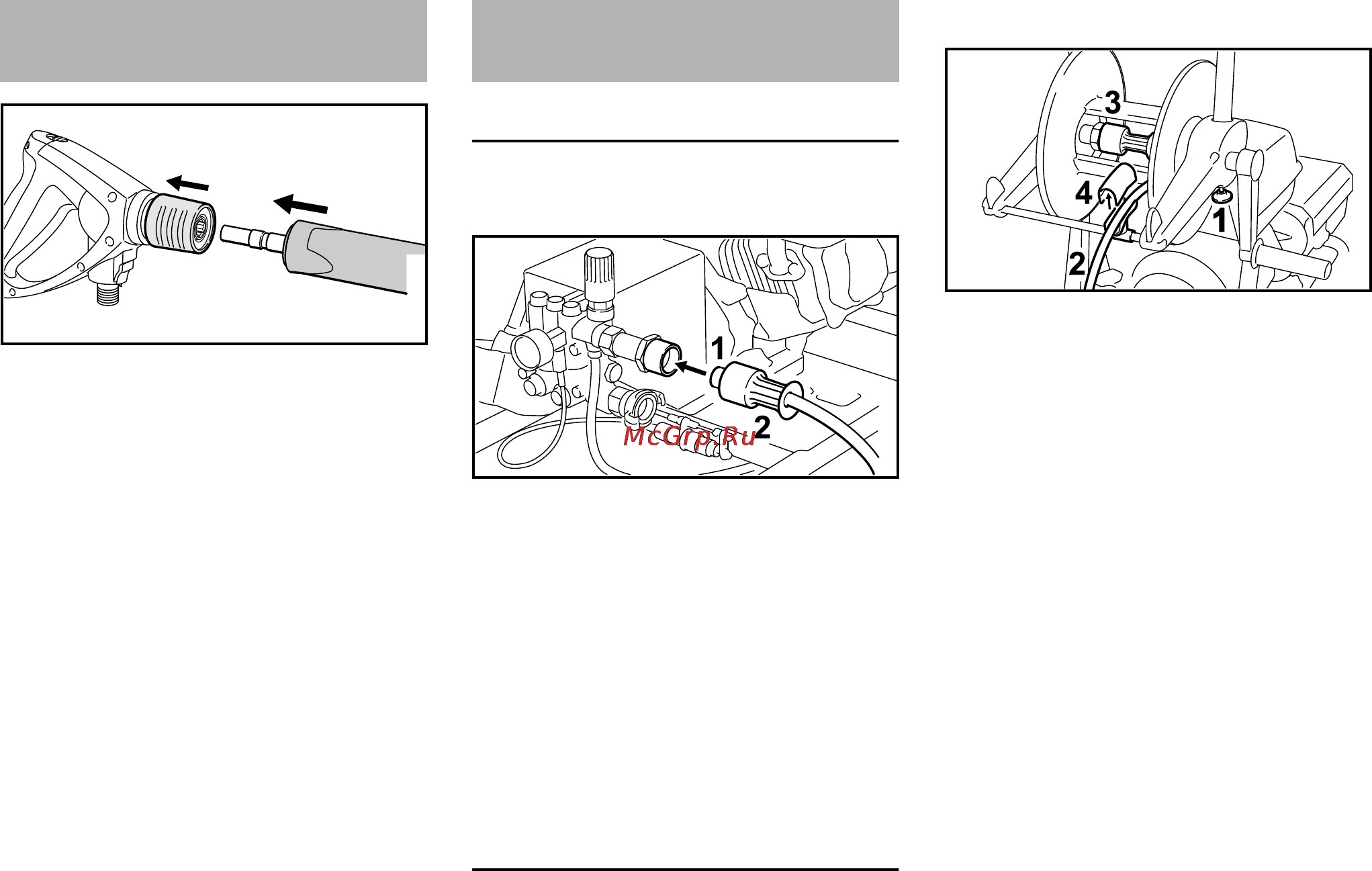

N trageţi în spate ambreiajul (1) şi
menţineţi poziţia
N împingeţi tubul pulverizator (2) în
suportul pistolului de pulverizare,
respectiv extrageţi pentru
demontarea pistolului de
pulverizare
N eliberaţi ambreiajul (1)
RB 302
Montaţi furtunul de înaltă presiune
N împingeţi furtunul de înaltă presiune
(1) pe ştuţul de racord
N poziţionaţi şi strângeţi manual
piuliţa fluture (2)
Demontaţi furtunul de înaltă presiune
N desfaceţi prin partea inferioară
piuliţa fluture (2)
N extrageţi furtunul de înaltă
presiune(1) de pe ştuţul de racord
RB 402 PLUS
Furtunul de înaltă presiune este deja
racordat.
Demontaţi furtunul de înaltă presiune
N desfaceţi frâna tamburului de furtun
Pentru desfacerea frânei tamburului
trageţi în jos mânerul (1).
Pentru fixarea mânerului (1) apăsaţi
ferm în sus până când tamburul se
blochează.
N desfăşuraţi furtunul de înal
presiune (2)
N desfaceţi prin partea inferioară
piuliţa fluture(3)
N desfaceţi ghidajul furtunului(4)
N extrageţi furtunul de înaltă
presiune (2) de pe ştuţul de racord
Montaţi furtunul de înaltă presiune
N împingeţi furtunul de înaltă
presiune (4) în ştuţul de racord al
tamburul furtunului
N poziţionaţi şi strângeţi manual
piuliţa fluture (3)
N introduceţi furtunul de înaltă
presiune în ghidajul furtunului(4) şi
închideţi ghidajul
N eliberaţi frâna(1) tamburului de
furtun, înfăşuraţi furtunul de înaltă
presiune
Montarea şi demontarea
tubului pulverizator
647BA021 KN
1
2
Montarea şi demontarea
furtunului de înaltă presiune
677BA001 KN
677BA023 KN
