RB 302, RB 402 PLUS
English
19
RB 302

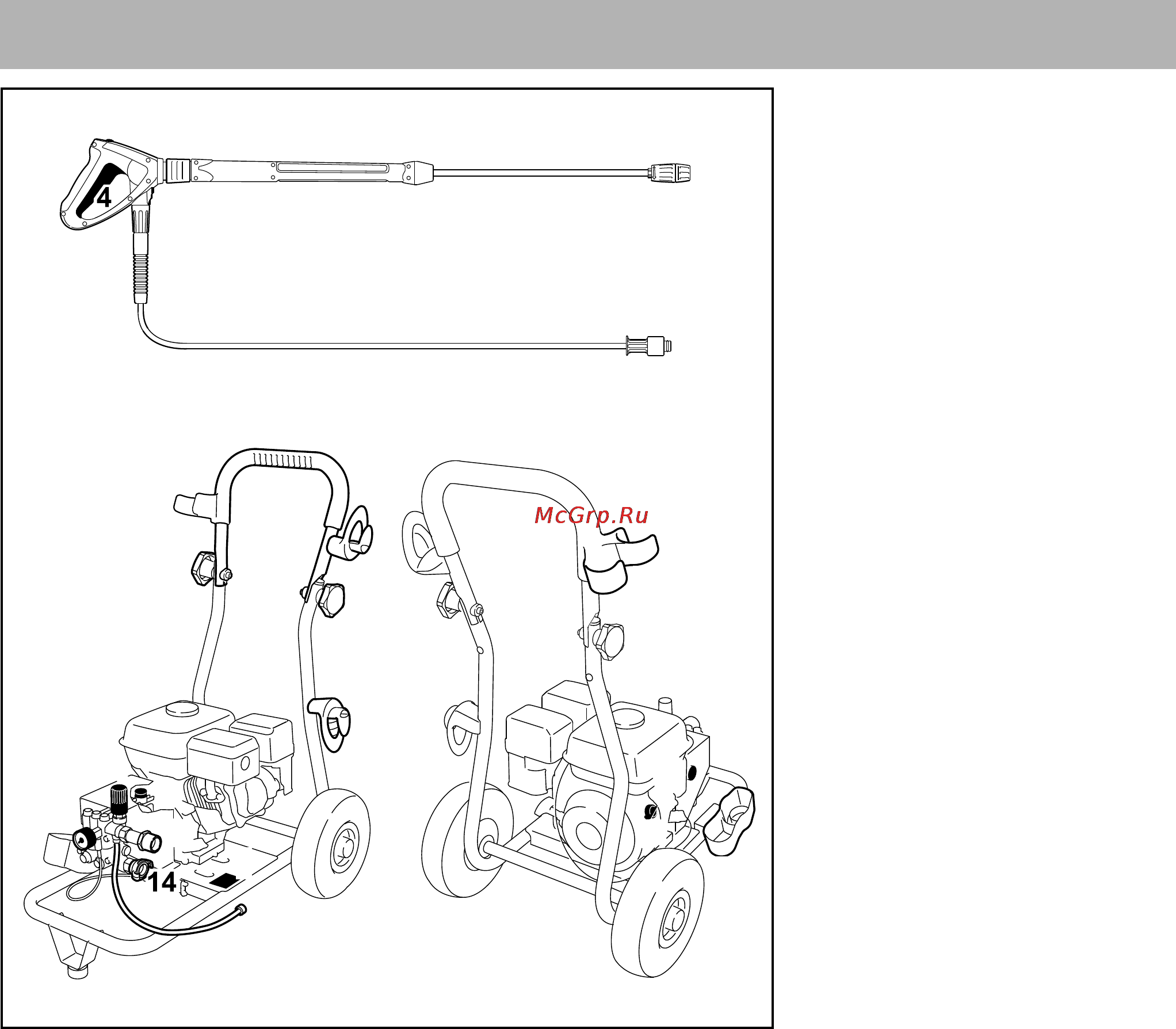

1 Spray gun
2 Coupling for spray lance
3 Safety catch
4 Lever
5 Safety latch for high-pressure hose
6 Union nut for high-pressure hose
7 Nozzle
8 Selector sleeve for the working
pressure
9 High-pressure hose
10 Pressure gauge
11 Pressure/quantity control knob
12 Oil filler cap
13 Connector high-pressure hose
14 Water inlet with screen
15 Suction hose for detergent
16 Push bar
17 Star knob
18 Holder for high-pressure hose
19 Holder for spray attachment
20 Oil viewglass (oil drain plug)
21 Engine switch
# Model plate
Refer to the engine instruction manual
for the main engine components.
Main Parts
17
18
17
18
11
12
15
10
13
21
20
19
#
19
677BA020 KN
2
8
5
6
1
3
7
9
16
