D-EIMAC01208-16RU - 10/28

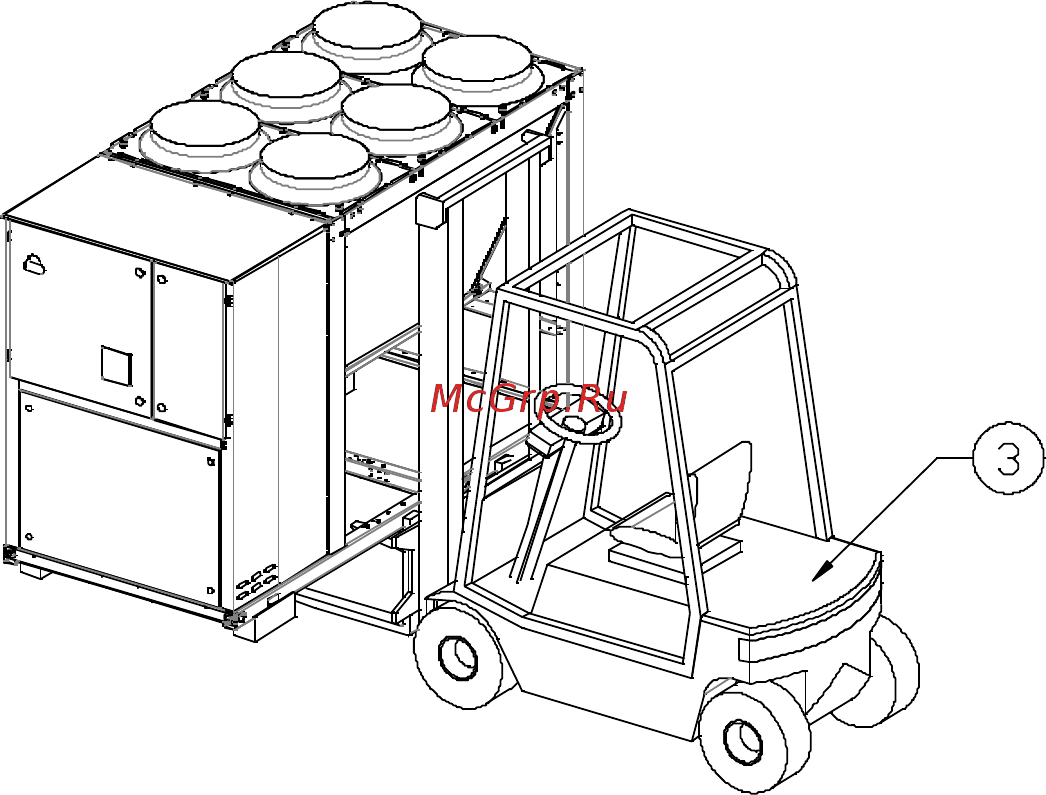

Альтернативный способ
1 – Снять перед установкой.
2 – Использовать только закрывающиеся подъемные крюки.
Перед началом перемещения крюки должны быть надежно закреплены.
3 – Вилочный погрузчик
Звукоизоляция
При наличии специальных требований к уровню
шума необходимо обеспечить
высокоэффективную изоляцию агрегата от
основания с помощью антивибрационных
элементов. Кроме того, на водяных соединениях
необходимо установить гибкие сочленения.
Требования к гидравлическому контуру агрегата
Трубопровод должен быть проведен с наименьшим
количеством отводов и вертикальных изменений
направления, что позволит значительно сократить
стоимость монтажа и повысить ее эффективность.
В состав водяной системы должны входить:
1. Антивибрационные трубы, уменьшающие
передачу вибрации на конструкции.
2. Запорные клапаны для изоляции агрегата от
системы трубопроводов при проведении
технического обслуживания.
3. Устройство для ручного или автоматического
выпуска воздуха в самой высокой точке
трубопровода, а также спускное устройство в
самой нижней точке системы.
4. Испаритель и устройство для рекуперации тепла
не должны быть установлены в самой высокой
точке системы.
5. Подходящее устройство, способное
поддерживать давление воды в системе.
6. Индикаторы температуры и давления воды для
контроля работы системы и упрощения ее
обслуживания.
7. Фильтр или устройство для удаления
посторонних частиц из жидкости на впуске
испарителя.
Фильтр допускается устанавливать на впуске
насоса, установленного на впускной водяной
трубе испарителя, при условии обеспечения
чистоты монтажа водяной системы между
насосом и испарителем. В случае попадания
шлаков в испаритель гарантия аннулируется.
8. Перед установкой нового агрегата на место
старого, началом испытаний и химической
обработки воды необходимо опорожнить и
очистить всю водяную систему.
9. Добавление в водяную систему гликоля для
предотвращения обмерзания приводит к
ухудшению характеристик агрегата. В этом
случае необходимо выполнить повторную
настройку устройств защиты — устройства
защиты от обмерзания и реле по низкому
давлению.
10. Перед выполнением работ по теплоизоляции
трубопроводов воды необходимо провести
проверку системы на отсутствие утечек.
11. Давление воды не должно превышать
расчетного значения теплообменников для
стороны воды. На водяной трубе необходимо
установить предохранительный клапан.
12. Установить подходящий расширительный
элемент.
ВНИМАНИЕ!
Во избежание повреждений на впуске
теплообменников необходимо установить
фильтр, доступный для осмотра.
Изоляция труб
Для предупреждения образования конденсата и
снижения холодопроизводительности весь водяной
контур, включая все трубы, необходимо
изолировать.
В зимнее время водяные трубы должны быть
