D-EIMAC01208-16RU - 11/28
защищены от замерзания (например, с помощью
гликолевого раствора или нагреваемого кабеля).
Установка реле расхода
Для гарантии достаточного поступления воды в
испаритель на его впускных или выпускных водяных
трубах необходимо установить реле расхода.
Назначение реле расхода – останавливать агрегат в
случае прекращения течения воды в целях защиты
испарителя от замерзания.
Производитель может предложить реле расхода,
специально выбранное для этой цели.
Это реле расхода лопастного типа предназначено
для использования в тяжелых условиях работы и
для труб диаметром 2½".
Реле расхода имеет сухой контакт, который должен
быть соединен с зажимами, указанными на
электрической схеме, и должно быть откалибровано
на срабатывание при снижении расхода воды через
испаритель ниже 80 % от номинального значения
или, в любом случае, при достижении пределов,
указанных в приведенной ниже таблице.
Подготовка, проверка и монтаж водяного контура
Для присоединения чиллера к водяному контуру
системы он оснащен впускным и выпускным
патрубками. Присоединение контура к агрегату
должно выполняться уполномоченным техническим
специалистом в соответствии с действующими
национальными и европейскими нормами в этой
области.
ПРИМЕЧАНИЕ. Перечисленные ниже компоненты
не входят в стандартную комплектацию и
поставляются по отдельному запросу, даже если их
установка является обязательной.
Попадание грязи в водяной контур может
привести к проблемам. Поэтому при
присоединении водяного контура следует всегда
действовать следующим образом:
1.
Устанавливать только трубы с чистой
внутренней поверхностью.
2. При снятии задиров держать трубу
концом вниз.
3. Для предупреждения проникновения
пыли и грязи в трубу при ее пропускании
через стену покрывать торец трубы.
4. Перед монтажом труб между фильтром и
агрегатом промыть их потоком воды.

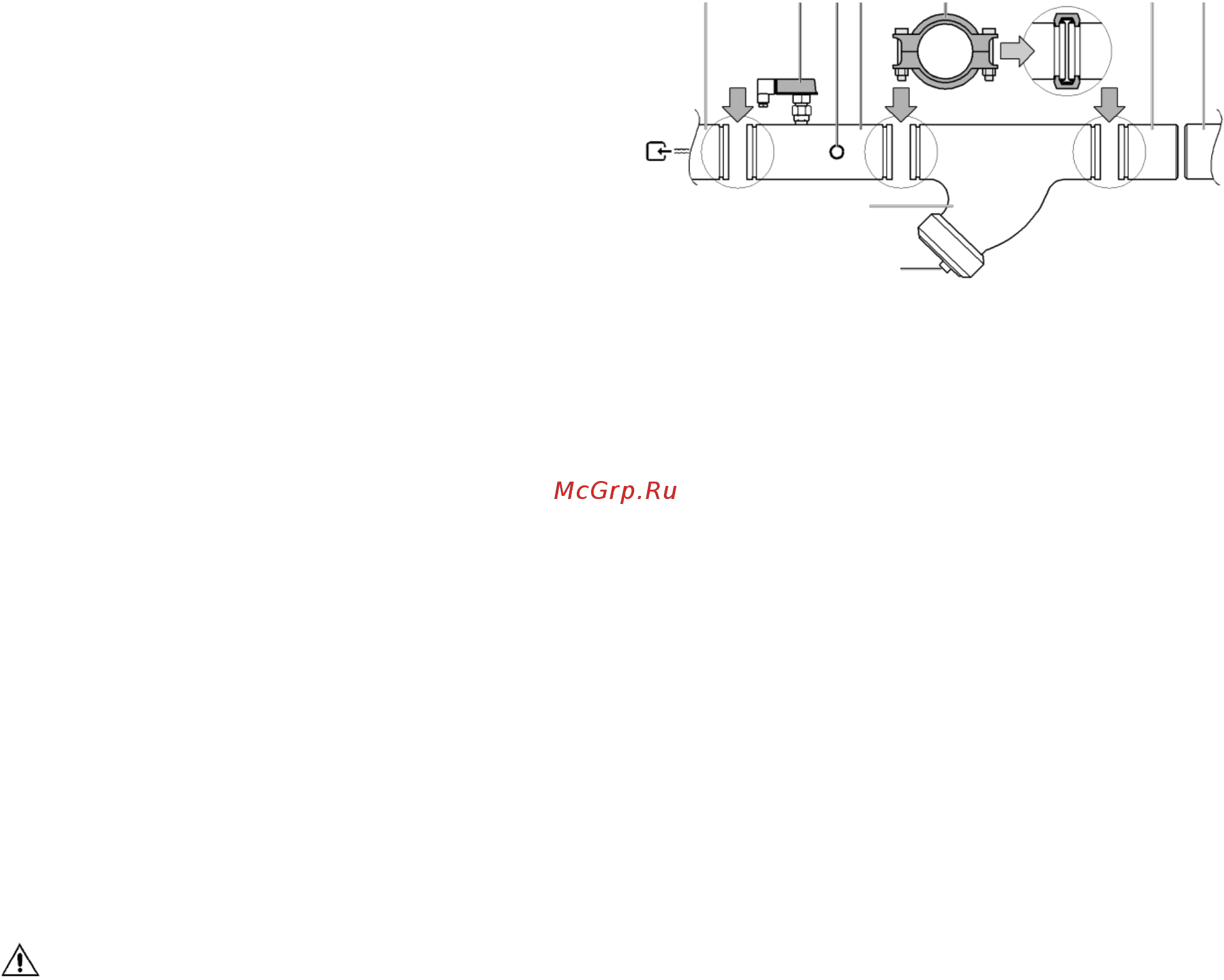

1 2 3 4 5 6 7
1. Водяной впускной патрубок испарителя
2. Реле расхода
3. Датчик на водяном впускном патрубке
4. Впускная водяная труба с реле расхода
и датчиком температуры
5. Соединитель
6. Ответная труба
7. Подвод водяной трубы контура
8. Фильтр
9. Фильтр с крышкой
Циркулирующая в системе вода должна быть
чистой и не содержать масла и продуктов коррозии.
На впуске каждого теплообменника необходимо
установить механический фильтр. Если
механический фильтр не будет установлен, в
теплообменник могут попасть твердые частицы
и/или сварочные шлаки. Рекомендуется
использовать фильтр с диаметром ячеек не более
1,1 мм.
Производитель не несет ответственность за какие-
либо повреждения теплообменников, вызванные
отсутствием механических фильтров.
Обработка воды
Перед вводом агрегата в эксплуатацию выполните
очистку гидравлического контура. Грязь, накипь,
мусор и другие материалы могут скапливаться в
теплообменнике, снижая его эффективность и
расход воды.
Уменьшить риск коррозии, эрозии, образования
накипи и т. п. можно надлежащей обработкой воды.
Наиболее подходящий способ обработки воды
определяется на месте, в соответствии с типом
системы и характеристиками местной
технологической воды.
Производитель не несет ответственность за
повреждение или неисправную работу
оборудования, возникающие в результате
применения необработанной или неправильно
обработанной воды.
Качество воды должно соответствовать
характеристикам, указанным в следующей таблице.
8
