FDQ125C7VEB
Кондиционеры типа «сплит-система»
4PW71105-1 – 08.2011
Инструкция по монтажу
8
Примеры электрических соединений
■ В линии электропитания каждого агрегата должны быть
установлены размыкатель цепи и плавкий предохранитель,
как показано на рисунке 14 и рисунке 15.
Пример полной системы кондиционирования (3 типа)
Меры предосторожности
1. Для блоков, входящих в одну систему, в цепи питания
можно использовать один выключатель. Однако к
установке выключателей и размыкателей цепи в
отдельных силовых цепях следует подходить с особой
осторожностью.
2. В системах с групповым управлением пульт управления
следует выбирать так, чтобы он подходил для внутреннего
блока, имеющего максимальный набор функций.
Настройки пульта управления по месту
Настройка пульта управления зависит от конфигурации
системы.
■ Настроечные операции включают в себя выбор «номера
режима», «номера ПЕРВОГО КОДА» и «номера ВТОРОГО
КОДА».
■ Эти операции описаны в соответствующем разделе
прилагаемой к пульту инструкции по монтажу.
Настройка для дополнительных принадлежностей
При подключении дополнительных принадлежностей
выполните необходимую настройку в соответствии с
инструкцией по эксплуатации этих принадлежностей.
Установка значения внешнего статического
давления
Установить значение внешнего статического давления можно
двумя способами.
С помощью функции автоматического регулирования
воздушного потока
При автоматическом регулировании воздушного потока
автоматически поддерживается номинальная
интенсивность выброса воздуха.
1 Перед пробным запуском проверьте, сухая ли катушка.
Если нет, просушите её, запустив агрегат только на
вентиляцию на 2 часа.
2 Проверьте, выполнена ли проводка электропитания
к агрегату кондиционирования воздуха вместе с монтажом
воздуховода.
Если в агрегат кондиционирования воздуха установлена
запорная заслонка, проследите за тем, чтобы она была
открыта.
Также проверьте, правильно ли установлен воздушный
фильтр в воздуховод на стороне всасывания воздуха
агрегата кондиционирования воздуха.
3 Если имеется несколько входов и выходов воздуха,
отрегулируйте заслонки так, чтобы интенсивность
воздушных потоков, проходящих через каждый вход и
выход, соответствовала номинальной.
Убедитесь в том, что агрегат кондиционирования воздуха
находится в режиме вентиляции. Нажатием кнопки
регулировки воздушного потока на пульте дистанционного
управления измените интенсивность воздушного потока на
H (высокая) или L (низкая).
1 Электропитание
2 Основной выключатель
3 Плавкий предохранитель
4 Наружный блок
5 Внутренний блок
6 Пульт дистанционного управления
(поставляется по дополнительному заказу)
При управлении 1 внутренним агрегатом с помощью 1 пульта
управления. (Нормальный рабочий режим) (См. рисунок 14 и
рисунок 15)
Использование двух пультов управления (Смотрите рисунок 16)
(a)
(a) На иллюстрации показана система с общим электропитанием
Для группового управления (Смотрите рисунок 17)
(a)
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних агрегатов необязательно. При подаче
питания адреса будут заданы автоматически.
ПРИМЕЧАНИЕ
Для выполнения требований EN/IEC 61000-3-12
(b)
необходимо соблюдение следующих правил:
■ При монтаже агрегатов в перечисленных ниже
сочетаниях подключайте их к отдельным
источникам питания. (Смотрите рисунок 15)
2x FDQ125C + RZQ250C
■ В противном случае см. значения S
sc
(мощность
короткого замыкания) для различных сочетаний
FDQ_C в таблице, размещенной в экстрасети.
- Если в таблице не указано значение S
sc
для
того или иного сочетания агрегатов, то
можно пользоваться обычным шнуром
электропитания, входящим в комплектацию
агрегата. (Смотрите рисунок 14)
- Если значение S
sc
для применяемого
сочетания агрегатов в таблице указано, то
можно пользоваться либо обычным шнуром
электропитания, входящим в комплектацию
агрегата (см. рисунок 14), либо отдельными
источниками питания (см. рисунок 15). Daikin
рекомендует пользоваться отдельными
источниками питания.

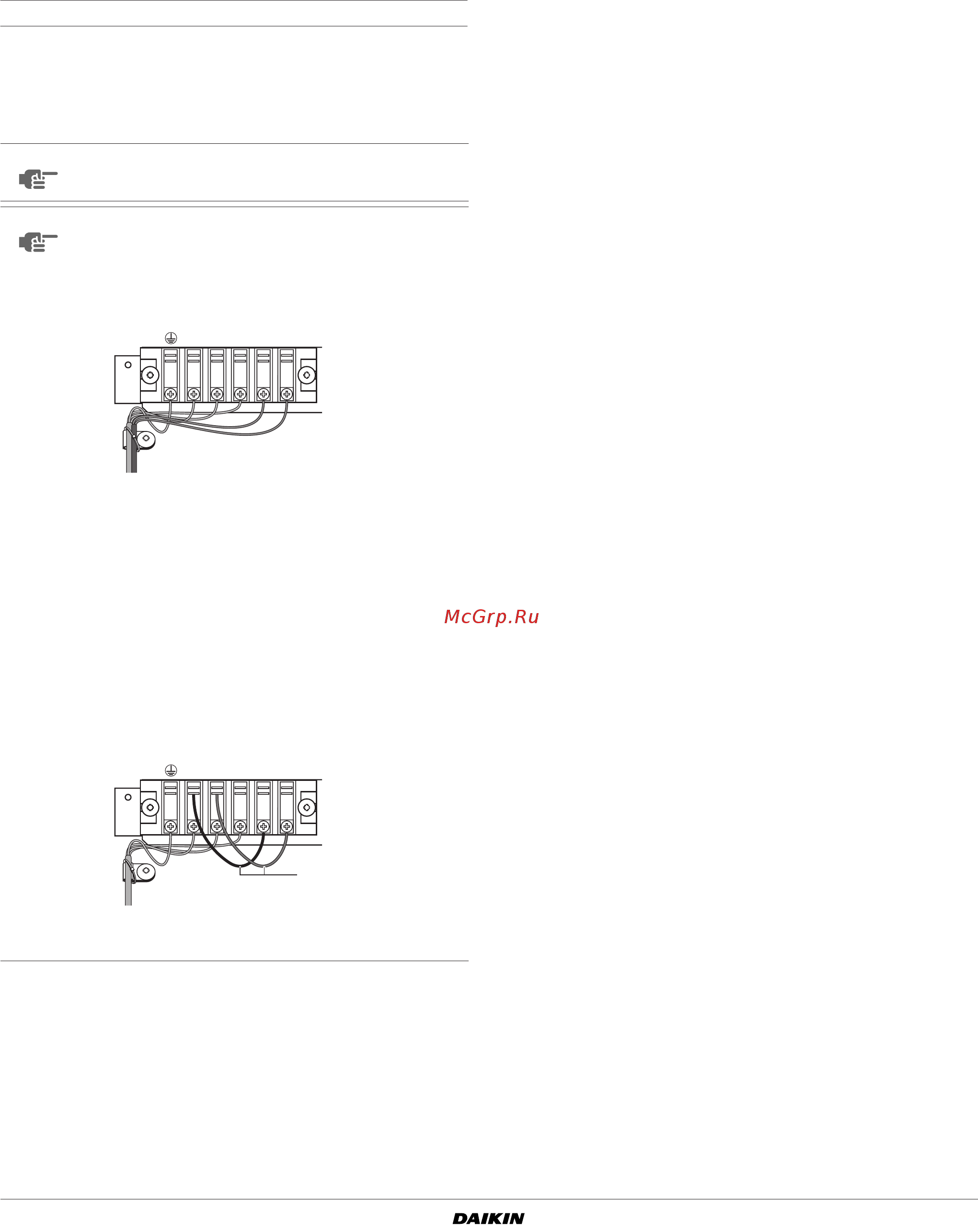

Соединения показаны на электрической схеме.
Более подробную информацию см. в электрических
характеристиках.
(b) Европейский/международный технический стандарт, устанавливающий
пределы по гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам, со входным током >16 A и
≤75 A на фазу.
LN123
LN123
Принадлежность,
поставляемая вместе
с агрегатом
