Инструкция по монтажу
1
FDQ125C7VEB
Кондиционеры типа «сплит-система»
4PW71105-1 – 08.2011
Содержание Страница
Перед монтажом ............................................................................. 1
Выбор места установки .................................................................. 2
Предварительные операции перед монтажом ............................. 3
Монтаж внутреннего блока............................................................ 4
Рекомендации по монтажу труб хладагента ................................ 4
Рекомендации по монтажу дренажных труб................................ 5
Монтаж электропроводки .............................................................. 6
Электрические соединения и задание параметров на пульте
управления ...................................................................................... 7
Примеры электрических соединений............................................ 8
Монтаж декоративной панели ......................................................10
Пробный запуск..............................................................................10
Электрическая схема ....................................................................11
Оригиналом руководства является текст на английском языке.
Те к ст на других языках является переводом с оригинала.
Перед монтажом
■ Не распаковывайте блоки кондиционера, пока они не
доставлены на место установки. Если распаковка все же
неизбежна, при подъеме блоков обязательно подложите
под стропы прокладки из мягкого материала, чтобы
исключить возможность повреждения оборудования.
■ Дополнительные сведения, не вошедшие в настоящую
инструкцию, можно найти в инструкции по монтажу
наружного блока.
■ Особого внимания требует применение хладагента R410A:
Наружные блоки, входящие в систему — специально
предназначены для хладагента R410A.
Меры предосторожности
■ Не устанавливайте и не эксплуатируйте кондиционер
в помещениях, обладающих перечисленными ниже
свойствами.
•В местах, подверженных влиянию пара, паров или
взвесей масла, например, в кухонных помещениях.
(Могут пострадать пластиковые детали блоков.)
•В местах с повышенным содержанием газов,
вызывающих коррозию, например, паров сернистых
соединений. (Это может вызвать повреждение медных
трубопроводов и мест их пайки.)
•В местах с повышенным содержанием горючих веществ,
например, паров растворителей или бензина.
•Вблизи электроприборов, излучающих
электромагнитные волны. (Это может привести к сбоям
в системе управления кондиционера.)
• Блоки системы следует устанавливать на расстоянии не
менее 2,5 м от пола.
•В местах с повышенным содержанием солей
в атмосфере, например, на морском берегу, и там, где
возможны значительные колебания напряжения в сети
питания (например, вблизи заводов и фабрик). Системы
данного типа также не рассчитаны на применение на
транспортных средствах и судах.
■ Не устанавливайте дополнительное оборудование
непосредственно на корпусе. Сверление отверстий в
корпусе может привести к повреждению электрических
проводов, вследствие чего может возникнуть пожар.

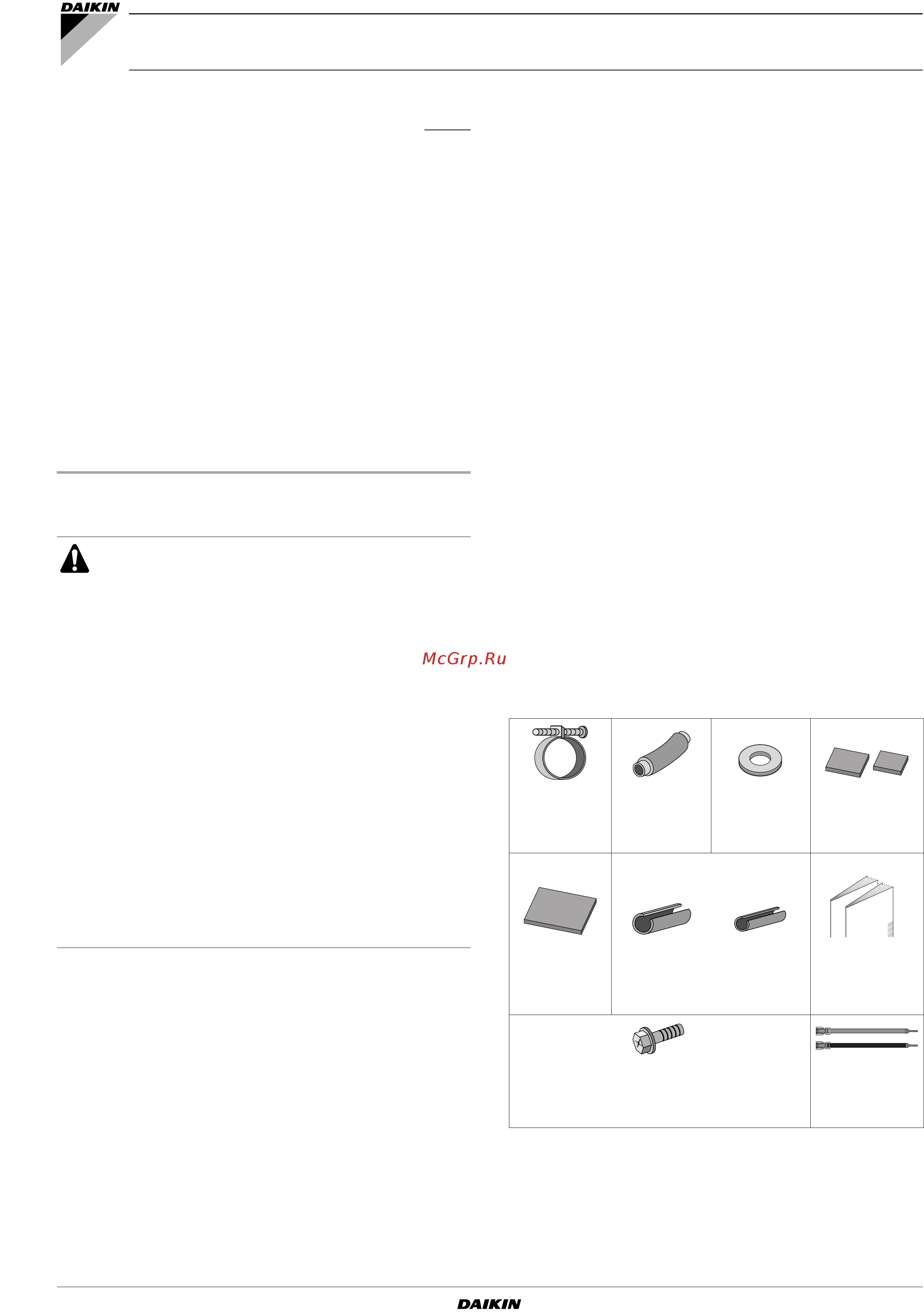

Комплект поставки
Убедитесь в том, что вместе с блоком были поставлены
следующие детали.
Винты для крепления панелей прилагаются к панели
воздухозаборника.
FDQ125C7VEB
Кондиционеры типа «сплит-система»
Инструкция по монтажу
ПЕРЕД УСТАНОВКОЙ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ЕЕ В ДОСТУПНОМ МЕСТЕ, ЧТОБЫ
В БУДУЩЕМ МОЖНО БЫЛО ЛЕГКО
ВОСПОЛЬЗОВАТЬСЯ ЕЮ В КАЧЕСТВЕ
СПРАВОЧНИКА.
НЕВЕРНАЯ УСТАНОВКА СИСТЕМЫ,
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И
ОБОРУДОВАНИЯ МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ
ЭЛЕКТРОТОКОМ, КОРОТКОМУ ЗАМЫКАНИЮ,
ПРОТЕЧКАМ ЖИДКОСТИ, ВОЗГОРАНИЮ ИЛИ
ИНОМУ УЩЕРБУ. ВСЕГДА ПРИМЕНЯЙТЕ ТОЛЬКО ТО
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, КОТОРОЕ
ИЗГОТОВЛЕНО КОМПАНИЕЙ DAIKIN И
ПРЕДНАЗНАЧЕНО ИМЕННО ДЛЯ ДАННОЙ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ. ДОВЕРЯТЬ УСТАНОВКУ
ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ.
ЕСЛИ У ВАС ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
УСТАНОВКИ ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ, ПРЕДСТАВЛЯЮЩЕМУ
КОМПАНИЮ DAIKIN В ВАШЕМ РЕГИОНЕ.
Металлический
зажим
1 шт.
Дренажный
шланг
1 шт.
Шайбы для
подвесных скоб
8 шт.
Средняя
уплотнительная
прокладка
2 шт.
Теплоизоляция для труб
Большая
уплотнительная
прокладка
1 шт.
для трубы
газообразного
хладагента
1 шт.
для трубы
жидкого
хладагента
1 шт.
Инструкция по
монтажу и
эксплуатации
Винты для фланцев воздуховодов
1 комплект
16 шт.
Провод для
общего
электропитания
2 шт.
