FDQ125C7VEB
Кондиционеры типа «сплит-система»
4PW71105-1 – 08.2011
Инструкция по монтажу
4
Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такие конструкции
удобнее смонтировать перед установкой внутреннего блока.
1. Сначала произведите временную установку внутреннего
блока.
• Наденьте подвесную скобу на монтажный болт.
Убедитесь в том, что она надежно закреплена сверху и
снизу с помощью гаек с шайбами. (Смотрите рисунок 4)
2. Проверьте горизонтальность установки блока.
• Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня.
(Если блок наклонен в сторону, противоположную
направлению стока конденсата, поплавковый датчик
будет работать неверно, что может привести к утечке
конденсата из блока.)
•С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока
расположены в горизонтальной плоскости, как показано
на рисунке 9.
3. Затяните верхнюю гайку.

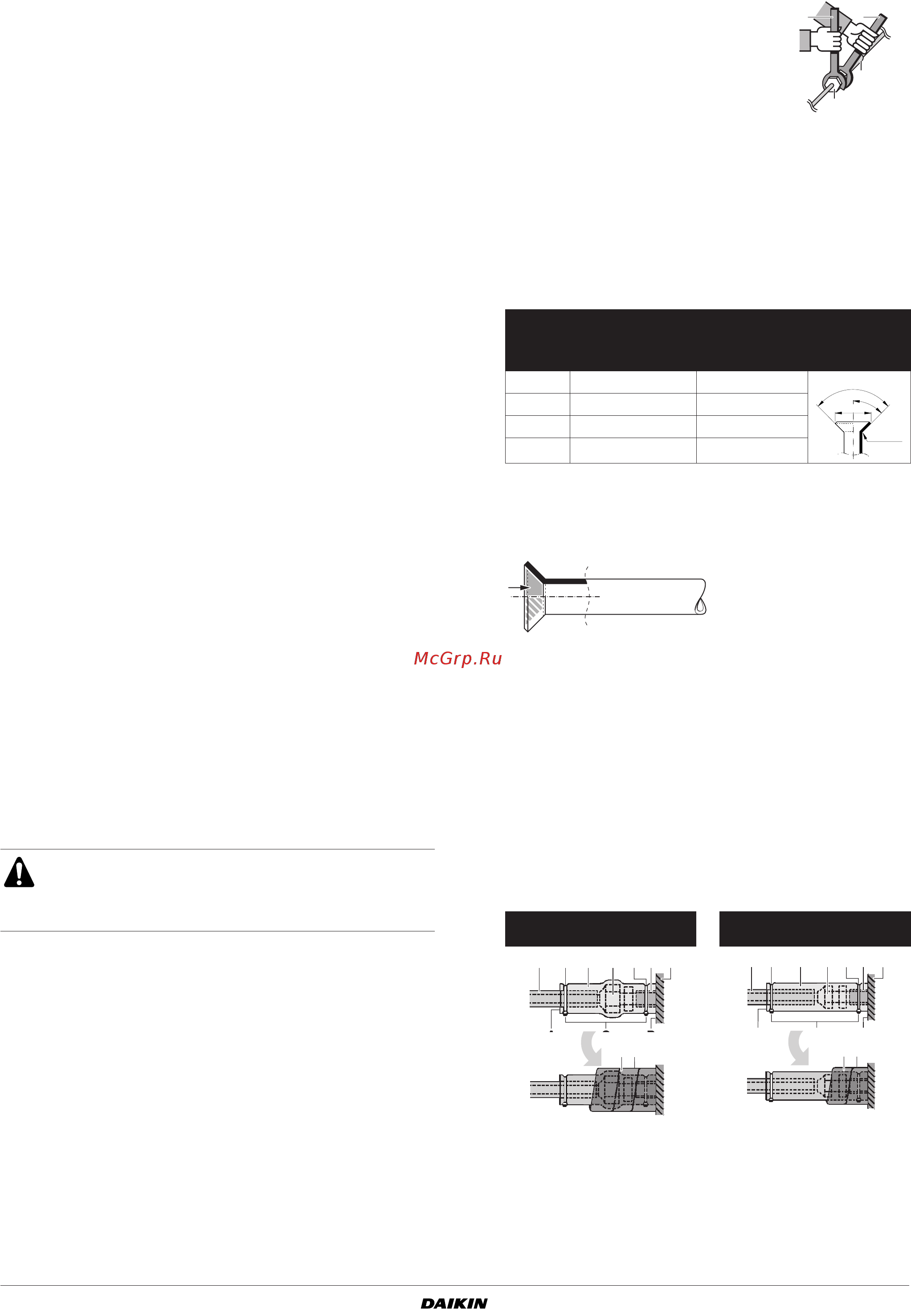

Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию контура
газообразного хладагента и контура жидкого хладагента.
В противном случае будет периодически происходить утечка
конденсата.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
■ При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
■ Чтобы внутрь трубы не попали пыль, влага или
посторонние предметы, сплющите конец трубы или
заклейте его липкой лентой.
■ Используйте бесшовные трубы из медного сплава
(ISO 1337).
■ Наружный агрегат заправлен хладагентом.
■ Во избежание протечек воды необходимо выполнить
полную теплоизоляцию трубопроводов газообразного
хладагента и жидкого хладагента. При использовании
теплового насоса температура трубопровода газообразного
хладагента может подниматься примерно до 120°C.
Используйте изоляцию, обладающую достаточной
теплоустойчивостью.
■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Для раструбных соединений используйте только
отожженные материалы.
■ Размеры накидных гаек и значения механического момента
при их затяжке приведены в Та б лице 1. (Если гайки
перетянуть, их можно повредить, что приведет к протечке
хладагента.)
Та б лица 1
■ На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
■ Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При
соприкосновении с огнем газообразный хладагент
выделяет ядовитый газ.
■ Убедитесь в отсутствие утечки газообразного хладагента.
Под воздействием высоких температур и открытого огня,
источником которых могут стать бытовые обогреватели,
кухонные плиты и т.п., вытекающий из внутреннего
агрегата газообразный хладагент может выделять
ядовитый газ.
■ В конце выполните изоляцию, как показано на
приведенных ниже иллюстрациях.
Порядок теплоизоляции трубопроводов
1 Гайка (приобретается на месте)
2 Шайба для крепления подвесной скобы (поставляется
вместе с блоком)
3 Затяните (две гайки)
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны
проводиться квалифицированными специалистами
в соответствии с требованиями местных и
государственных стандартов.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
Диаметр
труб
Момент затяжки
(N•m)
Размер
развальцованно
го торца трубы А
(мм)
Форма
развальцовки
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9
63~75
19,3~19,7
Трубопровод газообразного
хладагента
Трубопровод жидкого
хладагента
1
Материал изоляции трубопроводов (приобретается на
внутреннем рынке)
2
Соединение с накидной гайкой
3
Изоляция для соединения (поставляемые вместе с блоком)
4
Материал изоляции трубопроводов (главный блок)
5
Главный блок
12
4
3
R0.4~0.8
45°
±2
90°
±2
A
A
B
D
C
7
1
2
3
4
566
A
B
C
1
2
3
4
566
D
7
