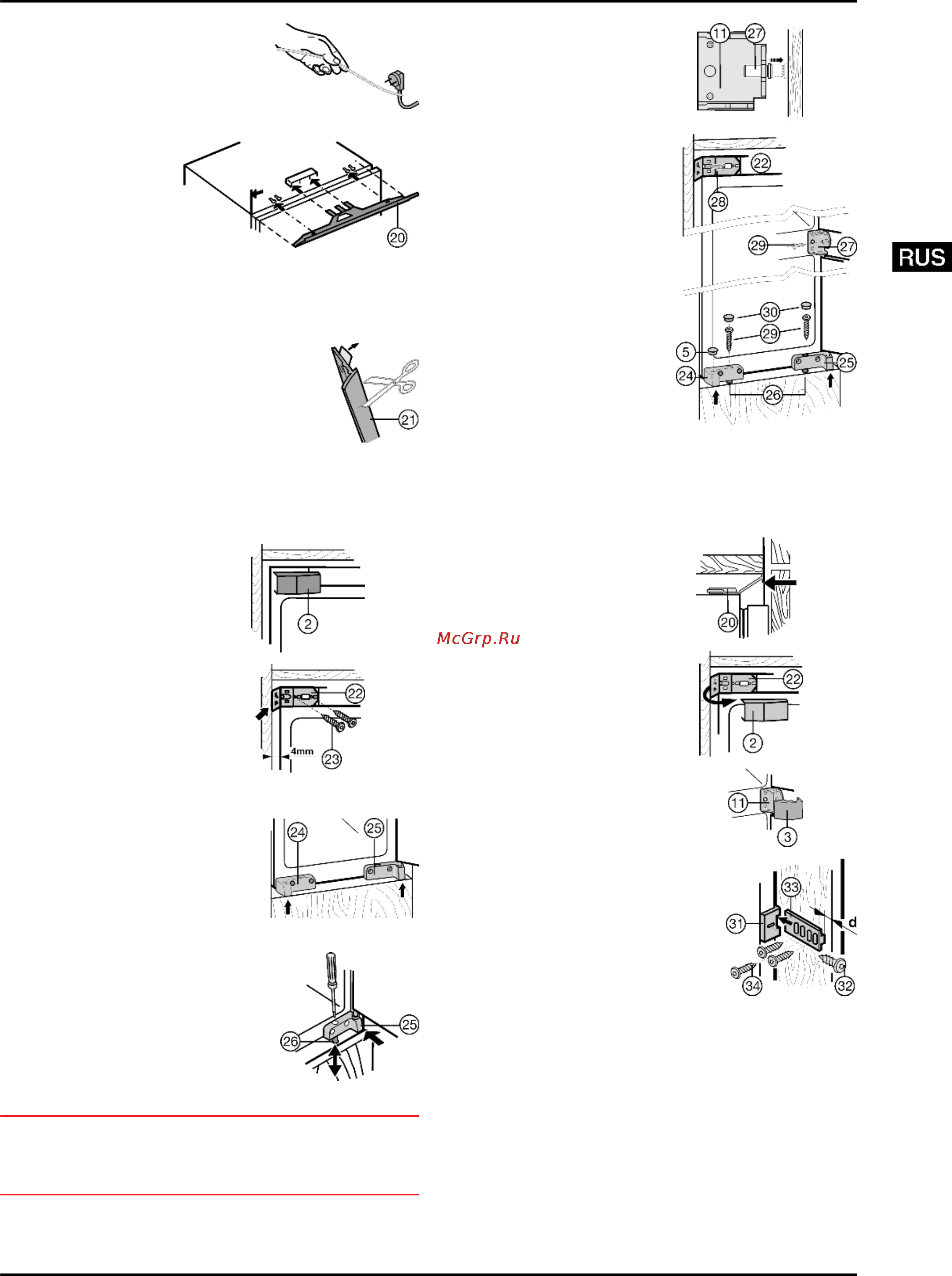

Liebherr ICS 3113-21 [7/16] Ввод в работу

Проложите сетевой кабель

при помощи шнура так, чтобы

устройство после установки

(монтажа) можно было легко

подключить.

Вдвиньте устройство на 2/3 в

нишу.

Fig. 7

Установите вырав-

нивающий

козырек

Fig. 8 (20)

|← со стороны

ручки на одном

уровне с боковой

стенкой устрой-

ства: вдвиньте в

перемычку и

навесьте на

замочные отвер-

стия.

Fig. 8

Наклейте облицовочную планку

Fig. 9 (21)

со стороны ручки запод-

лицо с лицевой стороной на боковую

стенку устройства: снимите защитную

пленку и наклейте облицовочную

планку.

При необходимости укоротите деко-

ративную планку

Fig. 9 (21)

по высоте

ниши.

Установите декоративную планку

Fig. 9 (21)

точно под крепежным

уголком

Fig. 6 (22)

Fig. 9

Снимите крышку

Fig. 10 (2)

При первом монтаже:

Снимите крышку

Fig. 6 (3)

со

среднего кронштейна

Fig. 10 (11)

Fig. 10

Привинтите крепежный уголок

Fig. 11 (22)

винтами

Fig. 11 (23)

Fig. 11

Вдвиньте устройство в нишу, следите за сетевым

кабелем!

Выровняйте устройство по

глубине: Выровняйте пере-

днюю кромку кронштейна

Fig. 12 (24)

, кронштейн

Fig. 12 (25)

и крепежный

уголок

Fig. 12 (22)

по пере-

дней кромке дна шкафчика и

по боковой стенке.

Fig. 12

Выставьте устройство по

высоте: при помощи регу-

лировочных винтов

Fig. 13 (26)

в кронштейнах

Fig. 13 (24,25)

Fig. 13

ВНИМАНИЕ

Опасность повреждения мебельной стенки!

Осторожно повернуть установочный винт в нужное

положение.

Выкрутите регулировочный

винт

Fig. 14 (27)

в среднем крон-

штейне

Fig. 14 (11)

до упора с

боковой стенкой шкафчика.

Fig. 14

Закрепите устройство

сверху: Прижмите

устройство к мебельной

стенке и завинтите винт

для стружечной плиты

Fig. 15 (28)

через

крепежный уголок

Fig. 15 (22)

Зафиксируйте устрой-

ство посередине: с

помощью крепежного

винта

Fig. 15 (27)

и винта

для стружечной плиты

Fig. 15 (29)

Закрепите устройство

снизу: при помощи

винтов для стружечной

плиты

Fig. 15 (29)

через

регулировочные винты

Fig. 15 (26)

в кронштейне

Fig. 15 (24)

и кронштейне

Fig. 15 (25)

Fig. 15

Проверьте плотность посадки всех резьбовых соеди-

нений.

Если требуется, выставьте

выравнивающий козырек

Fig. 16 (20)

, смещая его парал-

лельно крышке шкафчика.

Нельзя допускать, чтобы он

выступал.

Fig. 16

Закройте боковую часть

крепежного уголка

Fig. 17 (22)

Снова защелкните крышку

Fig. 17 (2)

Закройте все отверстия

пробками

Fig. 17 (30,5)

Fig. 17

Наденьте на средний кронштейн

Fig. 18 (11)

крышку

Fig. 18 (3)

Fig. 18

Соединительную деталь дверцы

Fig. 19 (31)

закрепите винтом

Fig. 19 (32)

, при этом обратите

внимание на положение ручки.

При полностью открытой

дверце:

Вставьте соединительную шину

дверцы

Fig. 19 (33)

и привинтите

к дверце шкафчика винтами

Fig. 19 (34)

. При этом соблю-

дайте расстояние d (толщина

стенки кухонного шкафчика).

Fig. 19

Отрегулируйте соединение дверцы так, чтобы дверца

шкафчика не прилегала к корпусу со стороны ручки

(расстояние прим. 1 мм).
