10 /
УСТАНОВКА
Гидравлические соединения

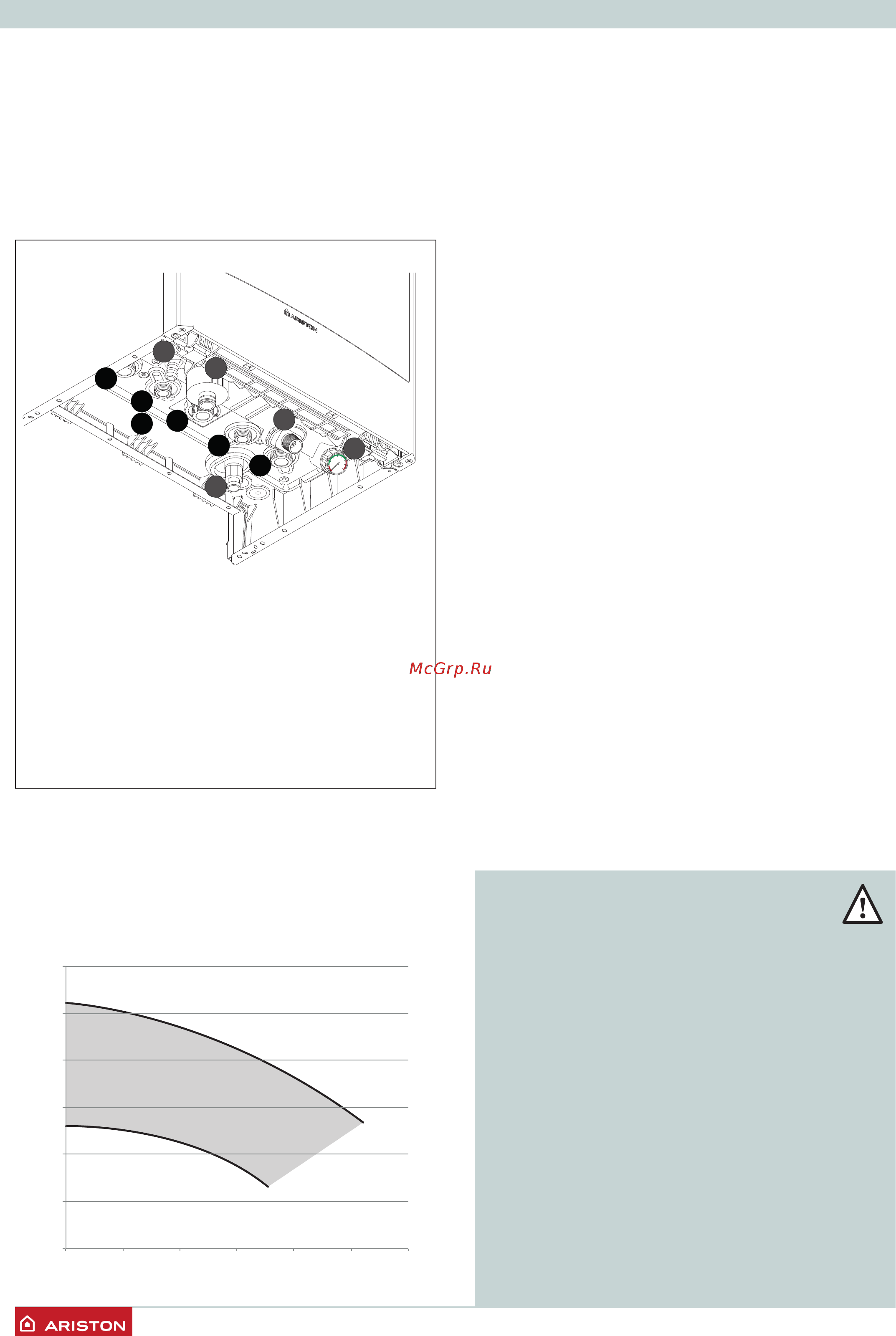

На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление
в водопроводе не выше 0,6 МПа (6 бар); при превышении
указанного значения, необходимо установить редуктор
давления.
Обозначения
Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного
насоса.
Остаточное давление при ΔT 20 °C
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект
поставки) к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см.
рисунок) следует соединить с дренажным сифоном так, чтобы
можно было визуально убедиться в работоспособности
предохранительного клапана. В противном случае может быть
причинен вред людям, домашним животным и имуществу. За
указанные травмы и ущерб производитель ответственности не
несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока
его службы. Перед демонтажом старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что емкость расширительного бака соответствует
объему воды в контуре отопления.
Напольное отопление (“Теплый пол”)
При устройстве системы отопления (“Теплый пол”) необходимо
установить термостат в подающей линии. Инструкции по
электрическому подключению термостата см. в разделе
“Подключение дополнительных устройств” (страница 15-16).
Если температура на выходе в контур теплых полов будет
слишком высока, то котел остановит и режим ГВС и режим
отопления, после чего отобразит на дисплее неисправности
116 (Разомкнуты контакты термостата “теплого пола”). Котел
повторно начнет работать, когда контакты термостата замкнутся
в течение периода автоматического перезапуска.
Если термостат не может быть установлен, то контур теплых
полов в любом случае должен быть защищен термостатическим
клапаном, или автоматическим байпасом, чтобы предотвратить
достижение слишком высокой температуры в контуре.
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
I. Слив конденсата
L. Манометр (давление в контуре отопления)
R. Возврат из бойлера
A
B
R
C
E
D
H
G
F
I
L
bar
0
1
2
3
4
0
100
200
300
400
500
600
0 200 400 600 800 1000 1200
mbar
l/h
напор (М)
расход (л/час)
Подключение бойлера косвенного нагрева
GENUS ONE SYSTEM
Котел может быть подключен к внешнему бойлеру косвенного нагрева
для производства горячей воды.
Температура регулируется NTC-датчиком (в соответствии с
электрической диаграммой). Если температура контролируется
термостатом, необходимо внести поправки в настройки котла с
помощью параметра 228.
ВНИМАНИЕ!!
ОДНОКОНТУРНЫЕ МОДЕЛИ
СИСТЕМА АВТОМАТИЧЕСКОЙ
ДЕЗИНФЕКЦИИ
ФУНКЦИЯ “АНТИЛЕГИОНЕЛЛА”
Легионелла - это маленькие стержнеобразные
бактерии, которые являются естественной
составляющей всех пресных вод.
Болезнь легионеров - это пневмония, вызванная
путем вдыхания бактерий Legionella.
Следует избегать периодов длительного застоя
теплой воды; Это означает, что бак следует
использовать или промывать как минимум
еженедельно.
Европейский стандарт CEN / TR 16355 дает
рекомендации относительно надлежащей практики
в отношении предотвращения роста легионеллы в
питьевой воде.
Но существующие национальные требования и
нормы остаются в приоритете.
