6 /

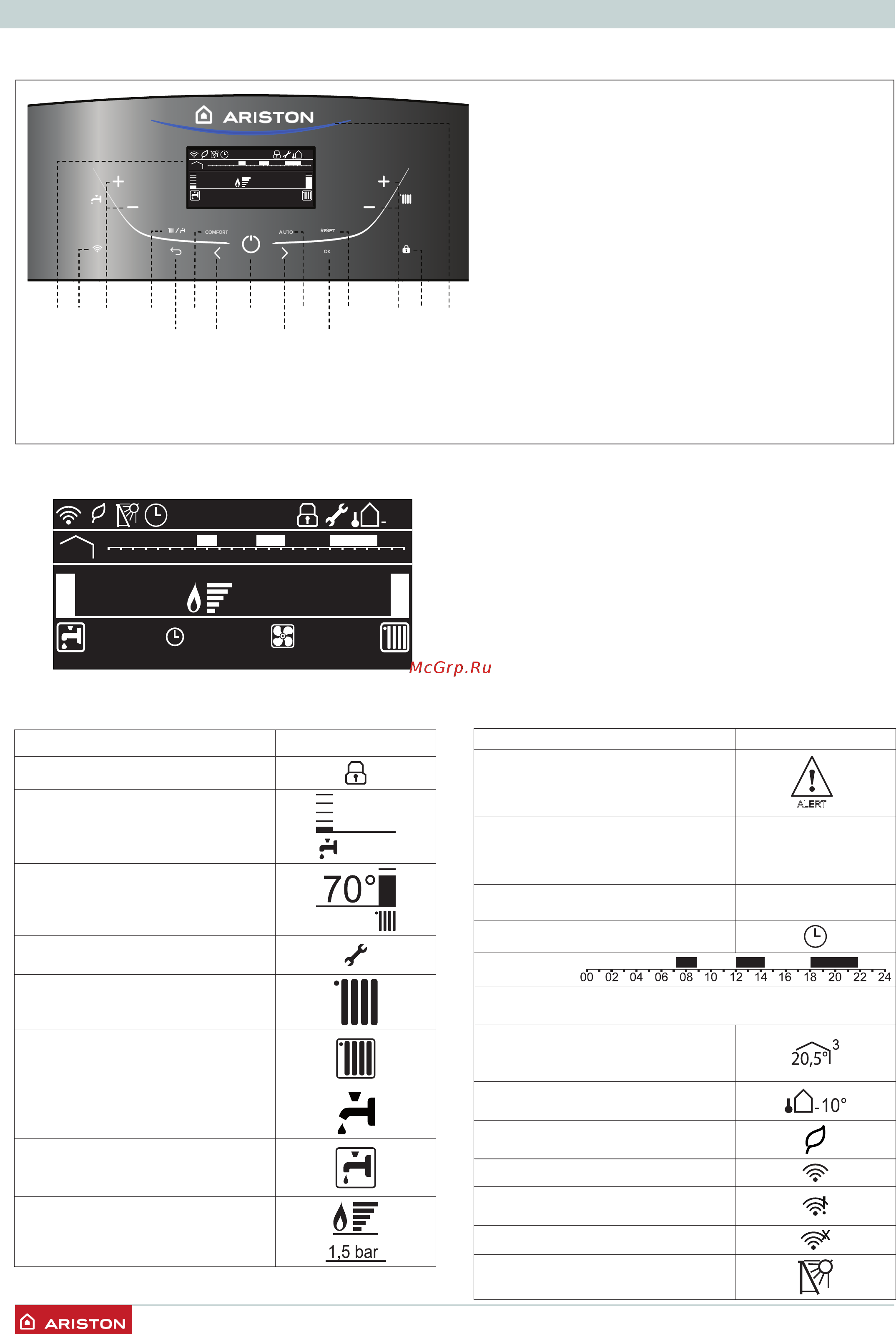

ОПИСАНИЕ КОТЛА
26/10/15
1,5 bar
AUTO
Отопление
COMFORT
12:30
40° 70°
10°
20,5°
3
00 02 04 06 08 10 12 14 16 18 20 22 24
1 2 3 4
a
5
b
6
b
7
c
98 10 11
Обозначения:
1. Дисплей
2. Кнопка активации Wi-Fi
(включение/выключение/настройка)
3. Кнопки +/- настройки температуры ГВС
4. Кнопка MODE (выбор режима “летний / зимний”)
5. Кнопка COMFORT
6. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
7. Кнопка AUTO (автоматический режим)
8. Кнопка RESET (сброс)
9. Кнопки +/- настройки температуры отопления
10. Блокировка кнопок на панели управления
(защита от детей)
11. Голубой индикатор наличия пламени
Панель управления
Кнопки работы с меню
a. Кнопка ESC (отмена)
b. Стрелки навигации в меню
c. Кнопка ОК (подтверждение выбора)
ДИСПЛЕЙ
26/10/15
1,5 bar
CASCADE AUTO
Отопление
COMFORT
12:30
60° 82°
10°
20,5°
3
00 02 04 06 08 10 12 14 16 18 20 22 24
Дата и время
26/10/15 12:30
Блокировка кнопок активна
Заданная температура ГВС и
индикация заданного уровня
температуры
42°
Заданная температура отопления
и индикация заданного уровня
температуры
Индикатор обязательного сервисного
обслуживания
Настройка режима отопления
Настройка температуры отопления
Настройки режима ГВС
Настройка температуры ГВС
Индикатор наличия пламени и
уровень мощности горелки
Давление в отопительном контуре
Пояснительный текст и информация Отопление
Индикатор ошибки и ее текстовое
описание
ALERT
Работа в АВТОМАТИЧЕСКОМ режиме
(активен режим автоматического
регулирования температуры - функция
AUTO)
AUTO
Активирована функция “Комфорт”
(контур ГВС)
COMFORT
Таймер -программатор
Таймер -программатор
(настройки программы: см. в меню пользователя)
Отображение температуры в
помещении (при наличии комнатного
датчика - опция)
Отображение уличной температуры
(при наличии уличного датчика)
Работа режиме высокой
эффективности
Wi-fi активен
WIFI подключен к локальной сети, без
доступа к серверу
Wi-fi - необходима настройка
Подключен датчик солнечного
коллектора (опция)
