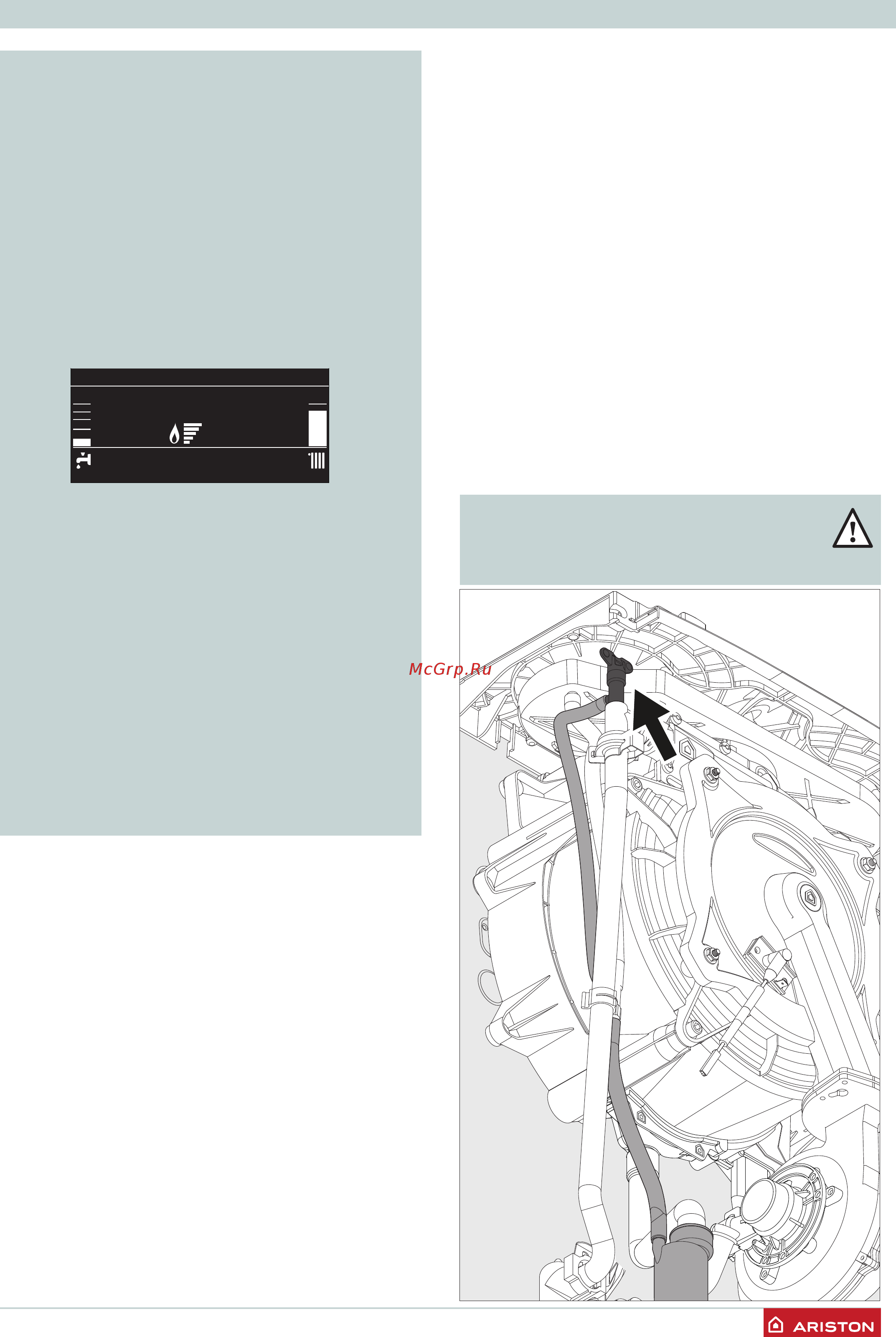

/ 11
УСТАНОВКА
Отвод конденсата
Конденсационная технология, отличающаяся высокой
энергетической эффективностью, сопряжена с образованием
конденсата, который необходимо утилизировать.
Для этого, следует соединить пластиковым шлангом, входящим
в комплект поставки, патрубок отвода конденсата с сливным
сифоном. Должна быть обеспечена возможность визуального
контроля.
Соблюдайте действующие национальные нормативы по монтажу
и возможные предписания местных властей и организаций,
отвечающих за здравоохранение населения.
Перед началом эксплуатации котла необходимо заполнить
сифон водой.
СИФОН ЗАПОЛНЯЕТСЯ ВОДОЙ ВО ВРЕМЯ ПРОЦЕДУРЫ
УДАЛЕНИЯ ВОЗДУХА ИЗ БОЙЛЕРА (ИЛИ СИСТЕМЫ
ОТОПЛЕНИЯ) - СМ. СТР. 17.
УБЕДИТЕСЬ В ТОМ, ЧТО В СИФОНЕ НАХОДИТСЯ ВОДА; ЕСЛИ
ЕЕ НЕТ, ТО ПЕРЕД ПУСКОМ КОТЛА СИФОН НЕОБХОДИМО
ЗАПОЛНИТЬ ВОДОЙ.
ОТКРОЙТЕ РУЧНОЙ ВОЗДУШНЫЙ КЛАПАН НА ПЕРВИЧНОМ
ТЕПЛООБМЕННИКЕ ДО ПОЛНОГО ЗАПОЛНЕНИЯ.
ПРОВЕРЬТЕ ЕЩЕ РАЗ ДАВЛЕНИЕ В СИСТЕМЕ НА МАНОМЕТРЕ.
ВНИМАНИЕ! ОТСУТСТВИЕ ВОДЫ В
СИФОНЕ МОЖЕТ ПРИВЕСТИ К УТЕЧКЕ
ПРОДУКТОВ СГОРАНИЯ В ПОМЕЩЕНИЕ.
Котлы GENUS ONE SYSTEM, подключенные к внешнему
бойлеру (с датчиком NTC пар 228=1) используют функцию
термической дезинфекции “Антилегионелла”, которая уже
активирована в заводских настройках (пар. 257).
Эта система вступает в действие каждый раз, когда котел
будучи электрически подключенным к электросети, каждые
30 дней (пар. 258) подогревает воду в бойлере до 60°C и
поддерживает ее в течение одного часа.
СЛЕДУЕТ ИНФОРМИРОВАТЬ ПОЛЬЗОВАТЕЛЯ О РЕЖИМЕ
РАБОТЫ ФУНКЦИИ,ЧТОБЫ ИЗБЕЖАТЬ ПОВРЕЖДЕНИЙ
ЧЕЛОВЕКУ, ЖИВОТНЫМ ИЛИ ИМУЩЕСТВУ.
Температура в бойлере постепенно понизится после возврата
к заданной температуре ГВС.
Когда функция активна, на дисплее отображается:
“Функция антилегионела активна”.
Рекомендуется установить смесительный клапан
на выходе ГВС из бойлера, чтобы избежать ожогов.
ФУНКЦИЯ ОТКЛЮЧЕНА, ЕСЛИ КОТЕЛ
НАХОДИТСЯ В РЕЖИМЕ “ТОЛЬКО ОТОПЛЕНИЕ”.
Функция предназначена только для котла и
бойлера, для полной обработки системы и всех
точек вывода, обратитесь к квалифицированному
техническому специалисту.
ПРЕДУПРЕЖДЕНИЕ: КОГДА ВЫПОЛНЯЕТСЯ
ФУНКЦИЯ ТЕРМИЧЕСКОЙ ДЕЗИНФЕКЦИИ,
ТЕМПЕРАТУРА ВОДЫ МОЖЕТ ВЫЗВАТЬ ОЖОГИ.
ПРОВЕРЬТЕ РУКОЙ ТЕМПЕРАТУРУ ВОДЫ ПЕРЕД
ПРИНЯТИЕМ ВАННЫ ИЛИ ДУША.
19/11/15
Функция антилегионела активна
09:49
42°
70°
1,5 bar
