УСТАНОВКА
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения)
и типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему
воздуховодов тщательно выполните монтаж уплотнений в
соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите
осторожно, чтобы не нарушить уплотнения и не допустить
попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не
менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионно-активных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
использовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принадлежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых
материалов, а также проходить через конструкции здания,
изготовленные с использованием легковоспламеняемых
материалов.
При замене старого котла также следует заменить элементы
системы притока воздуха и отвода продуктов сгорания.
ОСТОРОЖНО!
УБЕДИТЕСЬ, ЧТО ТРУБОПРОВОДЫ
ПОДАЧИ ВОЗДУХА И ОТВОДА
ПРОДУКТОВ СГОРАНИЯ СВОБОДНЫ ОТ
СТОРОННИХ ПРЕДМЕТОВ И НЕ ИМЕЮТ
НЕПЛОТНОСТЕЙ.
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»),
предназначенная для подачи воздуха и отвода продуктов
сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата. Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат
заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм
или раздельную систему диаметрами 80/80.
При выборе размеров дымохода/воздуховода следует учитывать
дополнительное аэродинамическое сопротивление (см. каталог
принадлежностей для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки
см. в каталоге принадлежностей для дымоходов/воздуховодов.

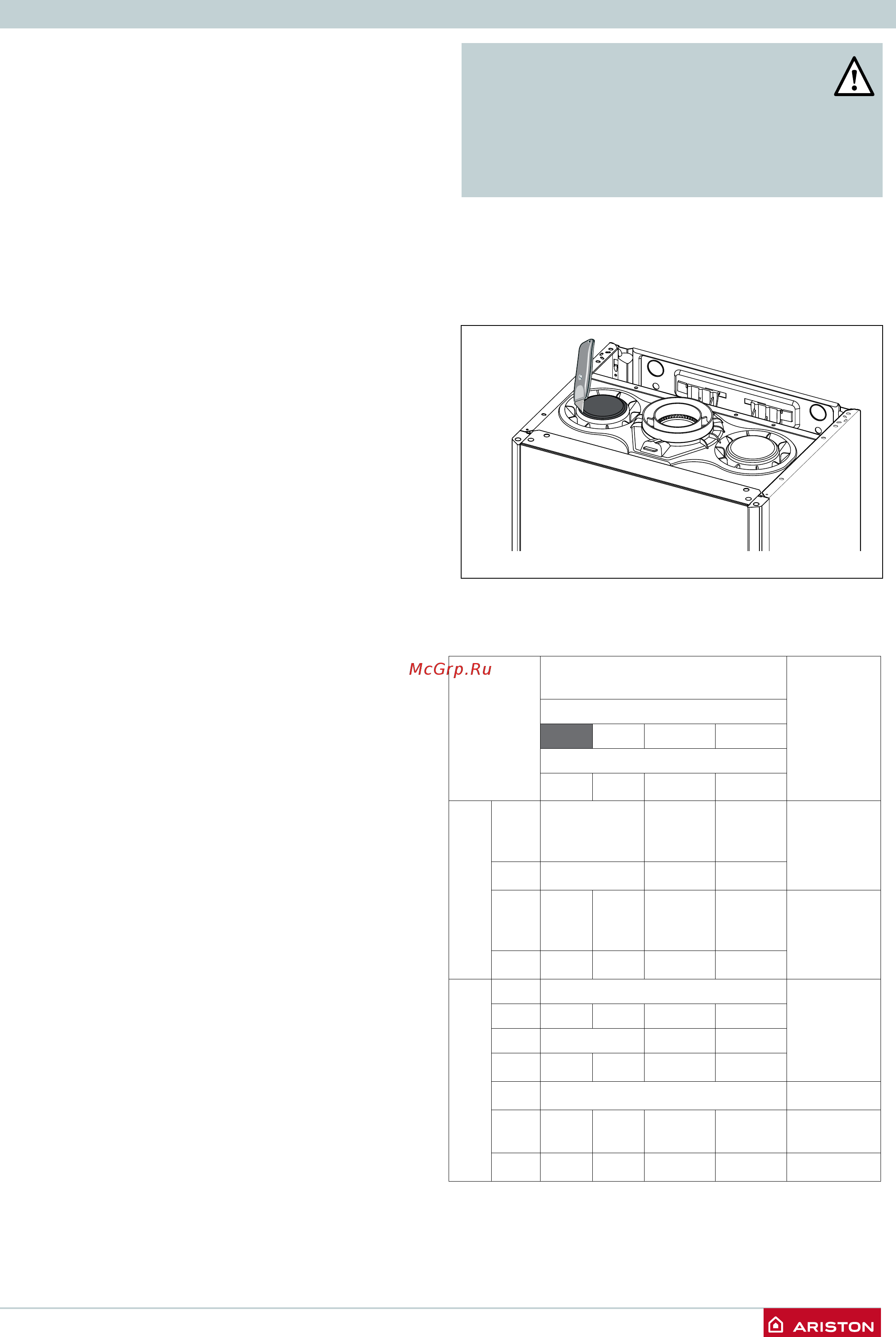

Для использования раздельной системы дымоудаления, может
быть использован один из двух воздухозаборников.
Удалите верхнюю часть воздухозаборника, отрезав его
подходящим ножом.
Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Тип
газохода
Максимальная длина дымохода/
воздуховода, м
Диаметры
труб, мм
CLAS ONE
24 30 35
CLAS ONE SYSTEM
18 24 30 35
Коаксиальная система
C13
C33
C43
8 7 6
ø 60/100
B33 8 7 6
C13
C33
C43
32 33 24 27
ø 80/125
B33 32 33 24 27
Раздельная система
S1 = S2
ø 80/80
C13 36/36 24/24 26/26 16/16
C33 48/48 40/40 32/32
C43 36/36 24/24 26/26 16/16
S1 + S2
C53
C83
50 60 50 35 ø 80/80
B23 50 60 50 35 ø 80
