Ariston CLAS ONE 30 RDC [17/40] Пуск в эксплуатацию
![Ariston CLAS ONE 30 RDC [17/40] Пуск в эксплуатацию](/views2/1766504/page17/bg11.png)
/ 17
ПУСК В ЭКСПЛУАТАЦИЮ
2
Подготовка к вводу в эксплуатацию
Безопасность и работоспособность котла обеспечиваются
только при условии его ввода в эксплуатацию специалистом,
имеющим квалификацию в соответствии с действующими
нормами и правилами.
Электропитание
− Убедитесь, что напряжение и частота в сети электропитания
соответствуют указанным на заводской табличке котла;
− УБЕДИТЕСЬ, ЧТО КОТЕЛ НАДЕЖНО ЗАЗЕМЛЕН.
Заполнение и деаэрация отопительного контура
ВНИМАНИЕ!!
ПОДКЛЮЧИТЕ ТРУБКУ ОТВОДА КОНДЕНСАТА ДО
ЗАПОЛНЕНИЯ И ДЕАЭРАЦИИ ОТОПИТЕЛЬНОГО
КОНТУРА.
Во время первого пуска или внеочередного технического
обслуживания должна быть выполнена обязательная деаэрация
отопительного контура и котла. Выполните следующие действия:

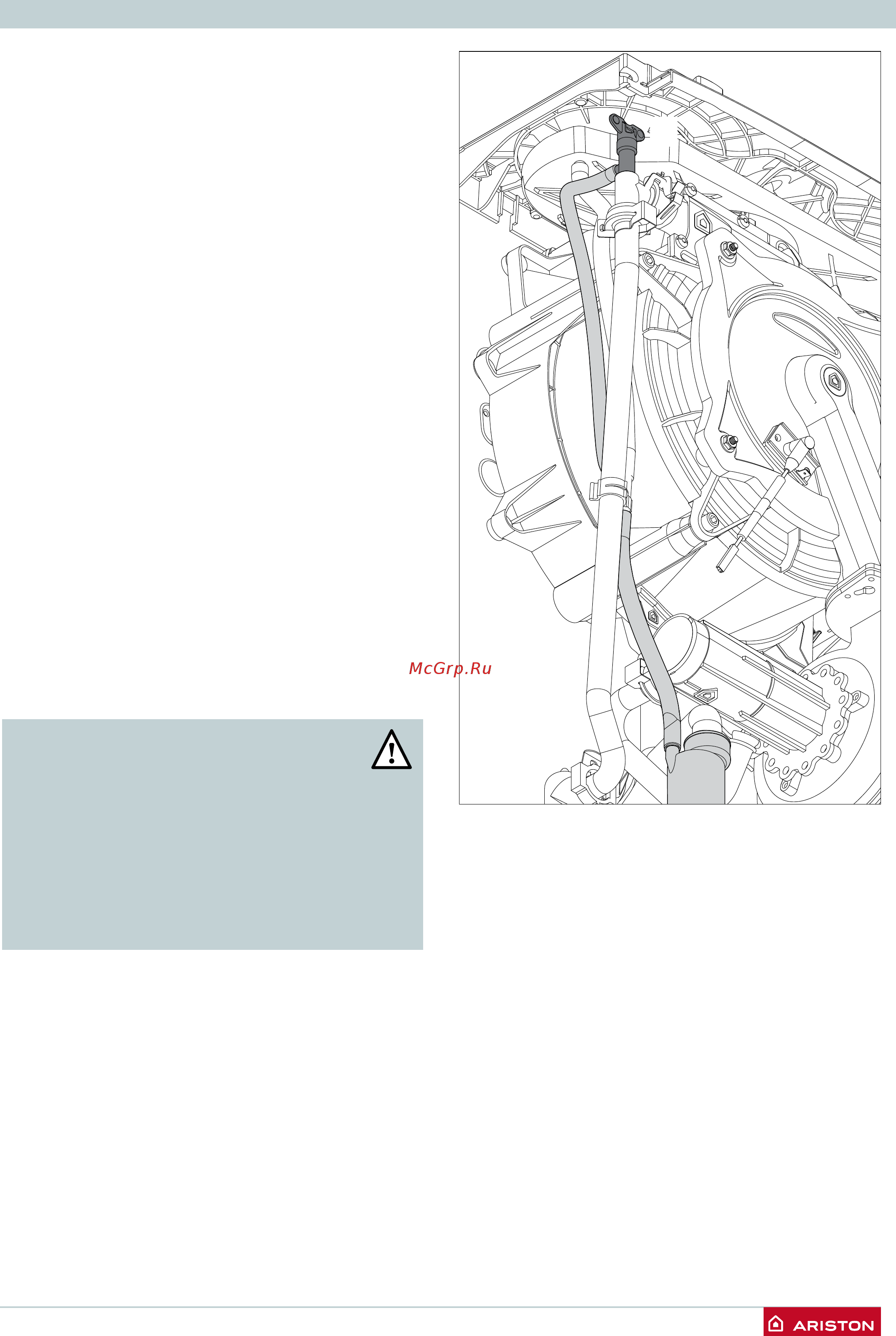

- Откройте ручной воздушный клапан, расположенный
на боковой стороне первичного теплообменника (2).
Клапан уже подключен к дренажной трубке, связанной с
конденсатоотводчиком.
- Открутите колпачок на автоматическом клапане выпуска
воздуха и оставьте его открытым постоянно.
- Постепенно открывайте кран подпитки, пока не будет
слышен шум воды, но не открывайте его полностью.
- Откройте каждый кран выпуска воздуха, начиная с самой
нижней точки и закрывайте их только тогда, когда будет идти
чистая вода вода без пузырьков воздуха.
- Закройте ручной воздушный клапан, когда пойдет чистая
вода вода без пузырьков воздуха.
- Продолжайте заполнять систему до тех пор, пока
незаполните до рабочего давления, хотя бы 1,5 бар,
контролируя по встроенному манометру.
УБЕДИТЕСЬ В ТОМ, ЧТО В СИФОНЕ
НАХОДИТСЯ ВОДА; ЕСЛИ ЕЕ НЕТ,
ТО ПЕРЕД ПУСКОМ КОТЛА СИФОН
НЕОБХОДИМО ЗАПОЛНИТЬ ВОДОЙ.
ОТКРОЙТЕ РУЧНОЙ ВОЗДУШНЫЙ
КЛАПАН НА ГЛАВНОМ ТЕПЛООБМЕННИКЕ
ДО ПОЛНОГО ЗАПОЛНЕНИЯ СИФОНА.
ПРОВЕРЬТЕ ЕЩЕ РАЗ ДАВЛЕНИЕ В
СИСТЕМЕ НА МАНОМЕТРЕ.
Подача газа
Действуйте следующим образом:
− Убедитесь, что тип газа в системе соответствует указанному
на заводской табличке котла.
− Откройте окна и двери.
− Убедитесь в отсутствии открытого пламени и источников
искр.
− Проверьте газогорелочную часть котла на герметичность.
Для этого при перекрытом (выключенном) клапане подачи
газа перекройте и снова откройте основной газовый вентиль.
В течение 10 мин счетчик не должен регистрировать расхода
газа.
