ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Доступ к внутренним элементам
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) и перекройте газовый кран.

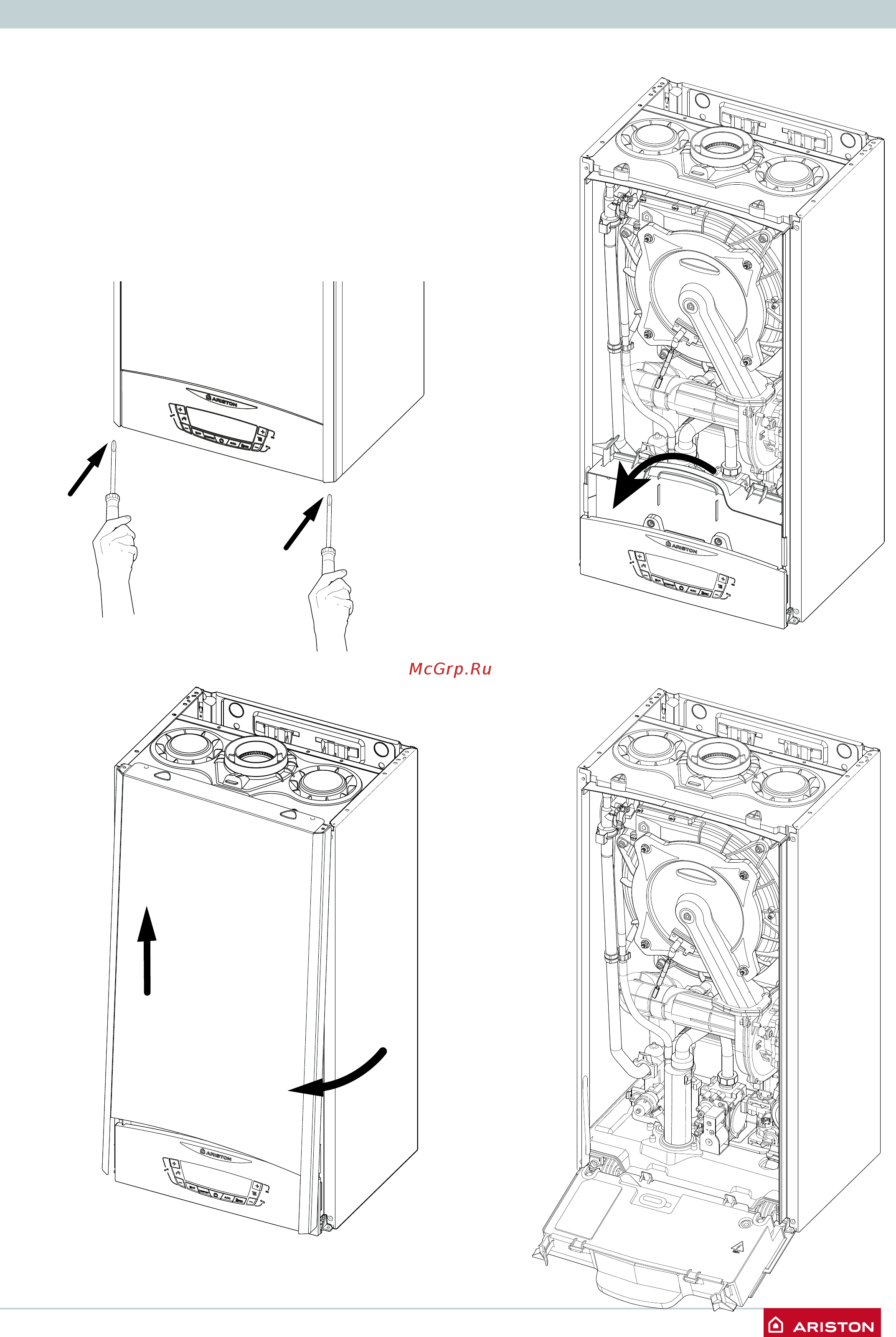

Для доступа к внутренним элементам котла выполните
следующее:
1. Ослабьте два винта (a),
2. Потяните их вперед и снимите переднюю облицовочную
панель с верхних завес (b).
3. Поверните панель камеры сгорания, наклоняя её вперёд (c).
(a)
(b)
(c)
