пользуйте выдвижные опоры (2), опорные столы

или роликовые опоры, см. «Рекомендуемые при-

способления и устройства».

13. ОСНОВНЫЕ ОПЕРАЦИИ

13.1. Наклонное пиление

С помощью этой пилы можно пилить с левым наклоном

под углом до 45° градусов.

13.1.1. Ослабьте ручку фиксации угла наклона (19) и

установите заданный угол наклона. Положение надёжно

закрепите ручкой фиксации угла наклона (19). Надёж-

но

закрепите заготовку вертикальной струбциной (4),

Рис.1а.

13.1.2.Нажмите на кнопку включения (15) и дождитесь,

пока пильный диск (8) наберет максимальные обороты.

Прилагая усилие в плоскости вращения пильного диска

(8), нажимайте на рукоятку пилы (14), опускайте её до

нижнего положения, но, при этом, не форсируйте про-

цесс пиления.

13.1.3. После окончания пиления выключите пилу и до-

ждитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА (8)

перед тем, как вернуть рукоятку пилы (14) в верхнее по-

ложение, Рис.1б, 6.

ВНИМАНИЕ: В процессе наклонного пиления мо-

жет случиться, что отпиленный кусок остановится

напротив боковой поверхности пильного диска (8).

Если пильный диск (8) поднимать в то время, когда

он вращается, то этот кусок может зацепиться за зу-

бья пильного диска (8), что приведет к его выбрасы-

ванию с большой скоростью. Это очень опасно, по-

этому пильный диск (8) должен подниматься только

после полной его остановки.

13.2. Косое пиление

13.2.1. Пила позволяет производить поперечное пиле-

ние под углом 90

и косое пиление до 45

влево или

вправо. Для выполнения косого пиления необходимо

ослабить ручку фиксации (12). За рукоятку фиксации

(12) повернуть поворотный стол (10), Рис.2, до нужного

угла и закрепить данное положение поворотного стола

(10) ручкой фиксации (12), Рис.2. При длительной рабо-

те с одним заданным углом периодически проверяйте

точность установки, так как положение ручки фиксации

(12), Рис.1а, может ослабнуть.

13.2.2. Для удобства работы предусмотрены фиксиро-

ванные положения установки углов пиления на углы, от-

личающиеся от угла 90

на величину 0

; 15

; 22,5

; 31,6

;

. При установке перечисленных величин необходимо

выполнить пункт 10.2.

13.3. Комбинированное пиление

Комбинированное пиление - это процесс, при котором

пиление происходит одновременно под косым и на-

клонными углами. Комбинированное пиление может

осуществляться под наклонными углами до 45

влево и

косыми углами

до 45

влево или вправо.

ВНИМАНИЕ! При выполнении любого пиления не

забывайте фиксировать пилу в заданных углах руч-

кой фиксации наклона пилы (19) и ручкой фиксации

(12) поворотного стола (10).

13.4. Пиление алюминиевого профиля

ВНИМАНИЕ: При пилении используйте специальные

пильные диски

При пилении алюминиевого профиля используйте дере-

вянные бруски и вставки для исключения деформации

профиля. Для уменьшения прилипания алюминиевой

стружки к пильному диску при работе с профилем при-

меняйте смазку. Натрите воском неподвижный пильный

диск.

ВНИМАНИЕ: Не пытайтесь пилить массивные или

круглые алюминиевые заготовки на этой пиле - она

не предназначена для этого.

13.5. Общие правила выполнения работ

13.5.1. При нажатии на рукоятку пилы (14) прилагайте

усилие строго параллельно плоскости пильного диска

(8). Если усилие приложено не параллельно плоскости

пильного диска (8), или если направление усилия изме-

няется в процессе пиления, то чистота пиления ухудша-

ется.

13.5.2. При пилении заготовок из разных по твёрдости

материалов используйте соответствующие пильные ди-

ски.

13.5.3. Перед выполнением ответственных работ на-

страивайте положение пильного диска (8) при помощи

угольника, угломера, образца или шаблона. Предвари-

тельно выполните пиление на обрезках заготовки, про-

изведите инструментальное измерение результатов пи-

ления, при необходимости произведите корректировку

регулировок. Только после получения необходимых ре-

зультатов пиления на обрезках заготовок приступайте к

выполнению ответственных работ.

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и

сервисных работ убедитесь, что пила выключена и

отключена из розетки.

Эта пила отрегулирована на заводе-изготовителе, но в

процессе эксплуатации может потребоваться дополни-

тельная регулировка, которая проводится следующим

образом:

14.1. Замена пильного диска (См. п. 8.3).

ПРЕДУПРЕЖДЕНИЕ: Запрещается применять пиль-

ные диски, не соответствующие техническим харак-

теристикам пилы.

14. 2. Установка угла наклона 0

Ослабьте ручку фиксации угла наклона (19), Рис.5, по-

воротом против часовой стрелки. Ослабьте контргайку

(40) и поверните регулировочный болт (39) на два-три

оборота по часовой стрелке так, чтобы пильный диск

сместился вправо, Рис.7.

Полностью опустите пилу и установите прямой угол (90°)

между плоскостями пильного диска (8) и поворотного

стола (10) при помощи угольника, поворачивая регули-

ровочный болт (39) против часовой стрелки. Положение

регулировочного болта (39) надёжно зафиксируйте кон-

тргайкой (40), Рис.7.

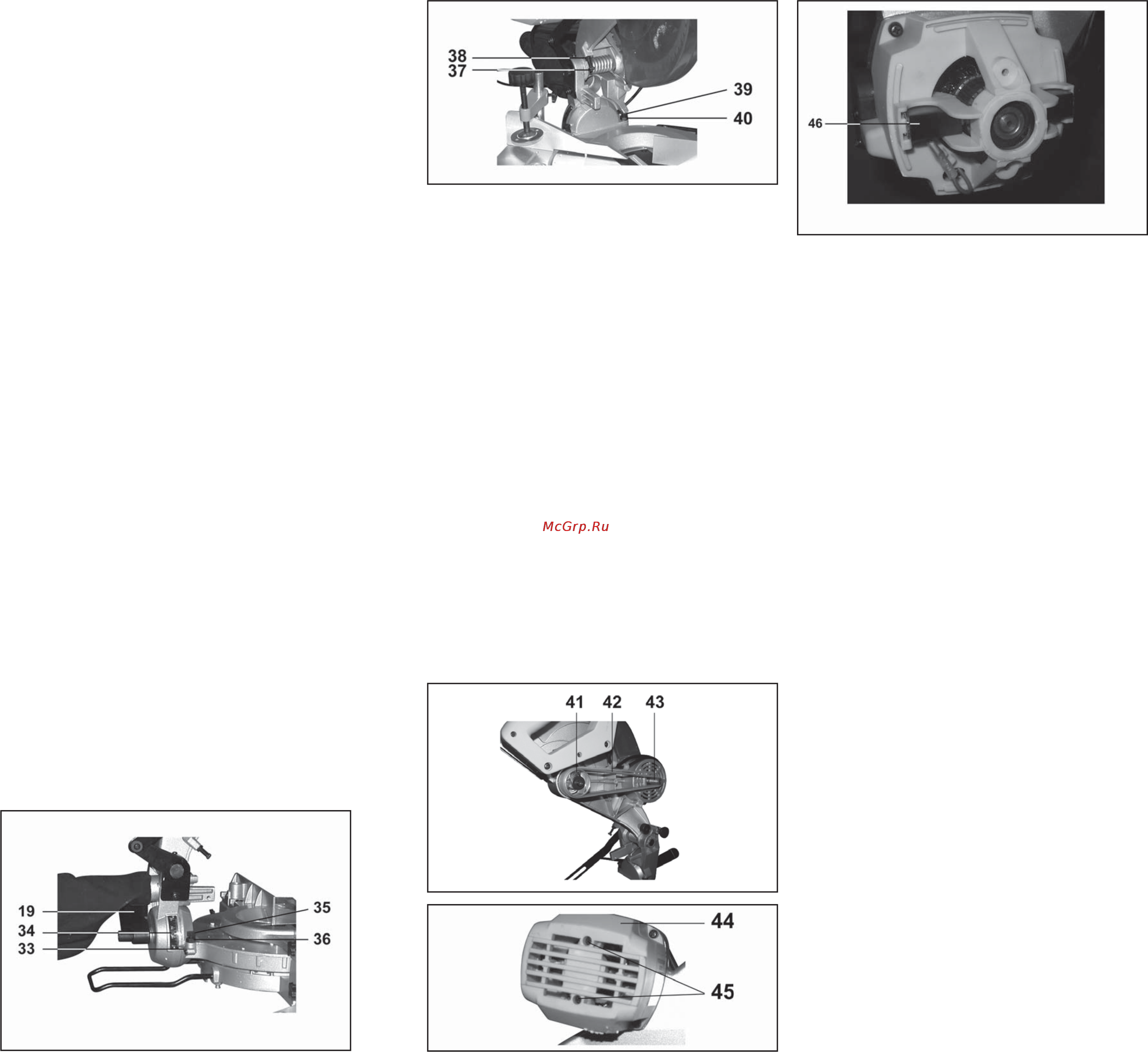

Рис. 6

Рис. 7

Убедитесь в том, что указатель угла наклона (33) пока-

зывает на 0° по шкале наклона (34), Рис.6. В противном

случае ослабьте винт крепления указателя (33) и отрегу-

лируйте положение указателя (33), положение надёжно

зафиксируйте.

14.3. Установка угла наклона 45°

Устанавливайте угол наклона 45° только после уста-

новки угла наклона 0°. Для установки угла наклона 45°

ослабьте ручку фиксации угла наклона (19), Рис.6, и на-

клоните пильный диск (8) влево до упора. Убедитесь в

том, что указатель (33) показывает 45° на шкале накло-

на (34), Рис.6. В противном случае, ослабьте контргайку

(36) и поворачивайте болт (35), Рис.6, до достижения

указателем (33) по шкале наклона (34) 45°, Рис.5.

14.4. Замена ремня

В случае необходимости замена ремня производится

следующим образом:

Отсоедините вилку пилы из питающей розетки.

Выкрутите винт крепления кожуха ремня (16), сними-

те кожух, снимите старый ремень и проверьте чистоту

шкивов (41 и 43). Установите новый ремень, прокручи-

вая его на шкивах (41 и 43). Прокручивайте ремень (42)

до тех пор, пока ремень полностью установится в пазы

шкивов. Установка нового ремня (42) требует некоторых

физических усилий и особого внимания по технике без-

опасности – оберегайте руки от травм. При установке

ремня следите за тем, чтобы продольные «гребни» рем-

ня укладывались в «ручьи» шкивов без смещения.

После замены ремня (42) установите на место кожух

ремня (16) и закрепите его винтом.

Рис. 8

Рис. 9

Рис. 10

14.5. Осмотр и замена щеток, Рис.1а, 1б, 9,10

ВНИМАНИЕ: ПЕРЕД ЗАМЕНОЙ ЩЕТОК ОТКЛЮЧИТЕ

ПИЛУ ОТ СЕТИ.

Ресурс щеток зависит от нагрузки на двигатель. Прове-

ряйте состояние щеток через каждые 50 часов работы,

как для новой пилы, так и после установки нового ком-

плекта щеток.

Для осмотра щеток, выполните следующее:

- Выкрутите два винта (45) и снимите кожух (44) электро-

двигателя (5);

- Извлеките два плоских контакта, а затем щеткодержа-

тели. Щетки находятся в двух щеткодержателях (46).

Щётки подлежат обязательной замене если:

- Какая-либо из щеток изношена до длины 4,8 мм;

- Проводник или пружина повреждены.

Щетки необходимо менять парами. Для безопасной и

надежной работы пилы необходимо, чтобы замену ще-

ток проводил специалист.

Помните, что ремонт пилы должен проводиться в усло-

виях сервисных центров с использованием только ори-

гинальных запасных частей.

15. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ

15.1. Пиление плинтуса

При установке потолочных или напольных плинтусов с

внешним или внутренним углом 90° необходима точная

запиловка торца с комбинированным углом пиления.

У большинства потолочных плинтусов верхний задний

угол (часть, которая крепится к потолку) составляет 52°,

а нижний задний угол (часть, которая крепится к стене)

составляет 38°, как показано на Рис.11.

Помните, что запиловка углов плинтусов требует боль-

шой точности. После всех установок пилы рекомендует-

ся произвести пробное пиление на обрезках. Пробное

угловое соединение проверьте по месту предполагае-

мой установки плинтуса. В случаях, где стены в помеще-

ниях не имеют углов 90°, необходима точная подстройка

установок вашей пилы.

Для пиления плинтусов и получения внешнего или вну-

треннего прямого угла (90°) установите плинтус, прижав

плашмя его широкую заднюю поверхность к поворотно-

му столу вплотную к упору.

Угол поворота стола следует установить на 31.6° влево

или вправо, в зависимости от применения плинтуса, а

угол наклона пильного диска - на 33.9° влево.

Изучив приведенную далее таблицу, вы можете настро-

ить пилу на пиление потолочных плинтусов с углами 52°

и 38°, (см. Рис.7.). Пиление напольного плинтуса (с та-

кими же параметрами углов) производится аналогично

с потолочным плинтусом, учитывая его нижнее поло-
