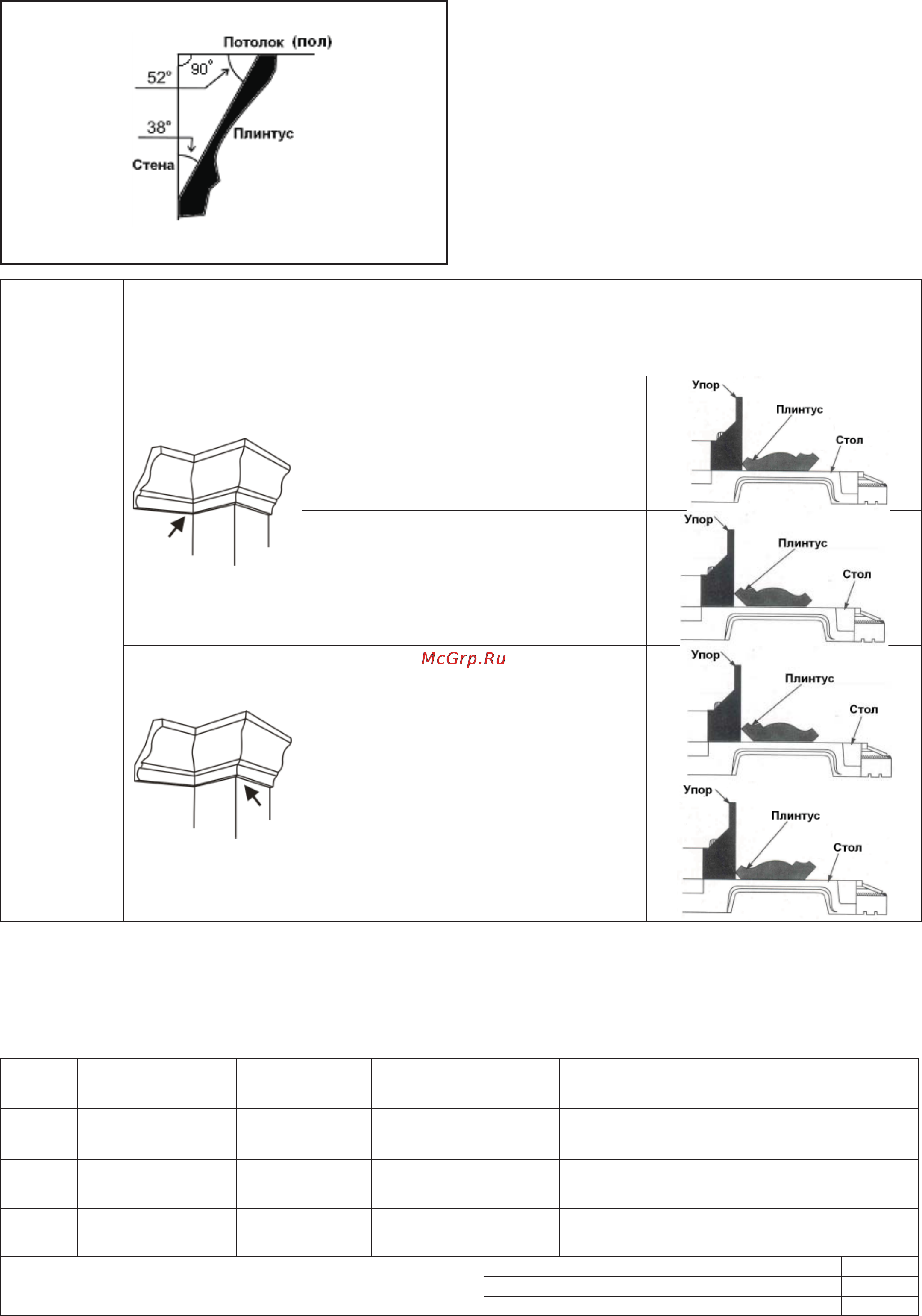

Рис. 11

УГОЛ

НАКЛОНА

ПИЛЬНОГО

ДИСКА

ТИП ПИЛЕНИЯ

33.9°

влево

внутренний угол

Левая сторона, внутренний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31.6° вправо

3. После пиления использовать левую часть

разрезанной заготовки

Правая сторона, внутренний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31.6° влево

3. После пиления использовать левую часть

разрезанной заготовки

внешний угол

Левая сторона, внешний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31.6° влево

3. После пиления использовать праву часть

разрезанной заготовки

Правая сторона, внешний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31.6° вправо

3. После пиления использовать правую часть

разрезанной заготовки

16. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество

пиления. Предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и алюми-

ниевых профилей.

Код

Внешний

диаметр (мм)

Внутренняя

посадка (мм)

Число

зубьев (Z)

Форма

зуба

Применение

7405 250 30 40 К

Черновое пиление древесины мягких и твердых

пород

12820 255 30 32 К

Черновое пиление древесины мягких и твердых

пород

7460 255 30 100 ТП

Пиление алюминиевых профилей, пластика,

MDF, различных плит, в том числе, с покрытием

Форма зуба

косой переменный К

трапециевидный Т

плоский П

жение. Для пиления плинтусов с другими параметрами

углов (не соответствующими Рисунку 11), необходимо

изучить соответствующую справочную или учебную ли-

тературу.

ВНИМАНИЕ:

Перед включением пилы в розетку удостоверьтесь,

что кнопка включения (15), Рис.1б, правильно дей-

ствует и возвращается в позицию «Выкл.» при её

отпускании.

10.1.1. Пуск и остановка пилы

Подключите пилу к электросети.

Для пуска пилы нажмите кнопку включения (15).

Для остановки пилы отпустите кнопку включения (15).

ПРЕДУПРЕЖДАЕМ: момент усилия, развиваемый во

время торможения, может ослабить затяжку болта

шпинделя, поэтому его необходимо периодически

проверять и подтягивать при необходимости.

10.2. Поворот стола для пиления под углом

Ваша пила может пилить под любым углом от прямого

- 90

, до 45

влево или вправо (по показаниям шкалы).

Ослабьте ручку фиксации (12), нажмите на стопор (11)

и установите поворотный стол (10) на желаемый угол,

Рис. 1а.

Затяните ручку фиксации (12) поворотного стола

(10), Рис. 1а.

ПОМНИТЕ: всегда затягивайте ручку фиксации (12)

поворотного стола (10), Рис.1а, перед пилением.

10.3. Блокировка пилы в нижнем положении

Для транспортировки торцово-усовочной пилы преду-

смотрена блокировка ее в нижнем положении. Для этого

опустите пилу в нижнее положение и вставьте штифт

блокировки пилы (17) в нижнем положении, Рис.1б.

НИКОГДА НЕ ПЕРЕНОСИТЕ ПИЛУ ЗА РУКОЯТКУ С

ПЕРЕКЛЮЧАТЕЛЕМ ИЛИ РУЧКУ ФИКСАЦИИ ПОВО-

РОТНОГО СТОЛА - ЭТО МОЖЕТ НАРУШИТЬ ВОЗ-

МОЖНОСТИ РЕГУЛИРОВКИ. ПИЛУ МОЖНО ПЕРЕНО-

СИТЬ, ТОЛЬКО УДЕРЖИВАЯ ЗА ОСНОВАНИЕ.

10.4. Задний упор

Задний упор (20), Рис.1б, служит для предотвращения

опрокидывания пилы назад при возврате пильного дис-

ка (8) в верхнее положение после окончания пиления.

10.5. Подготовка к работе

На поворотном столе (10) установлены две накладки с

пазом для пильного диска (8). При выключенном пита-

нии убедитесь, что пильный диск (8) свободно входит

в паз, не задевая накладки и другие части поворотного

стола (10).

10.6. Пылесборник

Используйте пылесборник (18) во время пиления для

более аккуратной работы и легкого удаления опилок из

рабочей зоны. Когда пылесборник (18) наполнится на-

половину, отсоедините его от патрубка пилы, Рис.1б.

Освободите пылесборник (18) от содержимого, слегка

встряхнув для удаления опилок.

11. РЕГУЛИРОВКИ

11.1. Установка для пиления косого угла (Рис.1а)

Ослабьте фиксацию поворотного стола (10) вращением

ручки фиксации (12) против часовой стрелки. Нажмите

на стопор (11); это позволит поворотному столу (10) вра-

щаться свободно. Когда вы установите положение, при

котором указатель поворотного стола (10) совпадет с

требуемым углом на шкале (13), надёжно зафиксируйте

поворотный стол (10) вращением ручки фиксации (12)

по часовой стрелке.

ВНИМАНИЕ: Убедитесь, что при повороте рабочего

стола рукоятка пилы полностью поднята.

11.2. Установка угла наклона пильного диска (Рис.1а,

1б, 6)

Наклон пильного диска (8) относительно плоскости по-

воротного стола (10) может меняться до 45° влево. Для

установки угла наклона пильного диска (8) ослабьте

ручку фиксации угла наклона (19). Наклоняйте пильный

диск (8) влево до положения, в котором указатель угла

наклона (33) совместится с выбранным вами значением

угла наклона пильного диска (8) на шкале наклона (34).

Положение надёжно закрепите ручкой фиксации угла

наклона (19).

ВНИМАНИЕ:

Установку угла наклона производите при полностью

поднятой вверх рукоятке пилы (14). После каждого

изменения угла наклона проверяйте затяжку ручки

фиксации угла наклона (19), Рис.5.

11.3. Регулировка нижнего положения пилы (рис.5)

При выполнении

этой регулировки ОТКЛЮЧИТЕ ПИЛУ

ОТ СЕТИ и опустите пильный диск (8) максимально

вниз.

Нижнее положение пильного диска (8) регулируется для

предотвращения его контакта с металлическими дета-

лями пилы.

Глубина пиления устанавливается положением болта

(37) при опущенном до упора пильном диске. При не-

обходимости регулировки ослабьте контргайку (38) и

вращайте болт (37). Положение болта (37) закрепите

контргайкой (38).

Убедитесь в отсутствии контакта зубьев пильного диска

(8) с деталями пилы.

12. ЗАКРЕПЛЕНИЕ ОБРАБАТЫВАЕМОЙ ЗАГОТОВКИ

12.1. Вертикальный зажим

Для жесткого удерживания заготовки всегда пользуй-

тесь вертикальной струбциной (4), Рис.1а. Вертикаль-

ная струбцина (4) устанавливается на фронтальном

упоре (3). Вставьте стойку вертикальной струбцины (4)

в отверстие фронтального упора (3), положение зафик-

сируйте винтом на задней стороне фронтального упора

(3).

Установите рычаг вертикальной струбцины в соответ-

ствии с размером и формой заготовки и зафиксируйте

его с помощью винта. Установите заготовку на поворот-

ном столе (10) вплотную к фронтальному упору (3), по-

ложение заготовки надёжно закрепите с помощью вер-

тикального прижимного винта.

12.2. Крепление заготовки

ПРЕДУПРЕЖДЕНИЕ: Очень важно прочно и пра-

вильно закрепить заготовку на поворотном столе.

Несоблюдение этого правила может стать причиной

повреждения пилы и/или порчи заготовки. РЕЗУЛЬ-

ТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ

ТРАВМЫ. После пиления не поднимайте пильный

диск до его полной остановки.

Затяните ручку фиксации поворотного стола в положе-

нии требуемого косого угла. Установите на поворотном

столе заготовку в выбранном для пиления положении.

Надавите плоской поверхностью заготовки на фронталь-

ный упор и поворотный стол и крепко закрепите затяги-

ванием прижимного винта вертикальной струбцины.

ВНИМАНИЕ: Убедитесь в том, что детали пилы не

касаются вертикальной струбцины при опускании

рукоятки вниз до отказа. При работе распиливаемая

заготовка всегда должна быть закреплена на пово-

ротном столе и вплотную к фронтальному упору с

помощью вертикальной струбциной.

ВНИМАНИЕ: При пилении длинных заготовок ис-
