7
Меры предосторожности
- Дренажные подъемные трубы устанавливаются на
высоте менее 625 мм.
- Дренажные подъемные трубы устанавливаются под
прямым углом к внутреннему агрегату на расстоянии
не более 300 мм от агрегата.
- Чтобы предотвратить появление воздушных пузырей
,
установите сливной шланг прямо или немного
приподнятым (≤75 мм).
- В данном агрегате используется высоконапорный
дренажный насос. Особенностью этого насоса
является
следующее: чем выше расположен насос, тем тише звук
выпуска воды. Поэтому рекомендуется устанавливать
дренажный насос на высоте 300 мм.
Испытание дренажного трубопровода
По окончании установки трубопровода проверьте равномерность
слива.
Постепенно добавьте примерно 1 л воды через отверстие
для выпуска воздуха. Проверьте, нет ли утечек.
Способ добавления воды. См. рис. 8.
Сначала выполните монтаж электропроводки согласно разделу
"Работа с электрической проводкой" на стр. 8. Установка пульта
дистанционного управления описана в разделе "Пример
проводки и настройки пульта ДУ" на стр.8
.
После завершения работ с электропроводкой
Проверьте поток слива во время ХОЛОДНОЙ работы; объяснение
приведено в "Пробный запуск" на стр. 12.
Если работы с электропроводкой не завершены
Снимите крышку распределительной коробки и подсоедините
однофазный источник питания и пульт дистанционного управления к
клеммам. (Установка/снятие распределительной коробки описана в
разделе "Работа с электрической проводкой" на стр. 8.) (См. рис. 12
и рис. 14)
ПРИМЕЧАНИЕ
Уклон присоединенного сливного шланга
должен составлять не более 75 мм, чтобы
на дренажный разъем не воздействовало
дополнительное усилие.
Чтобы обеспечить уклон вниз 1:100, через
каждые 1-1,5 м устанавливайте подвесные
планки.
При объединении нескольких дренажных
труб установите трубы, как показано на
рис. 11. Выберите сходящиеся дренажные
трубы, размер которых подходит рабочей
производительности агрегата.
1 Сходящиеся дренажные трубы
с Т-образным соединением
1 Впуск воды
2 Переносной насос
3 Крышка патрубка для впуска воды
4
Ведро (добавление воды через патрубок для впуска воды)
5 Дренажное отверстие для технического обслуживания
(с резиновой сливной пробкой)
6 Трубопроводы хладагента
Предостережение относительно дренажного разъема
Не извлекайте пробку дренажной трубы. Возможно
вытекание воды.
Дренажное отверстие используется для выпуска воды,
только если не применяется дренажный насос или
перед техническим обслуживанием. Осторожно
вставляйте и извлекайте сливную пробку. Чрезмерное
усилие может привести к деформации дренажного
разъема дренажного поддона.

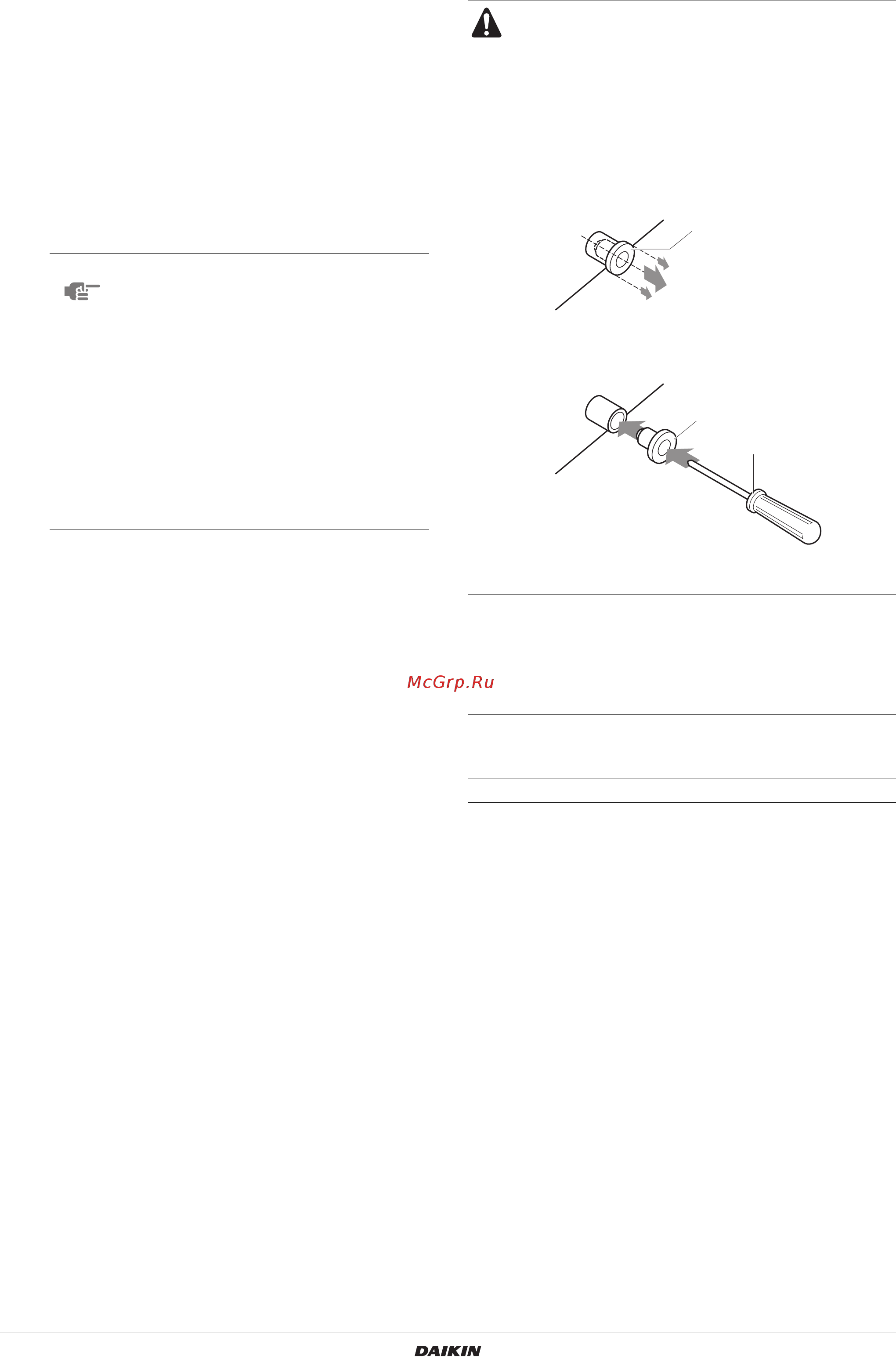

Извлечение пробки
Не качайте пробку вверх-вниз
Установка пробки
Установите пробку и нажмите на нее
к
рестообразной отверткой
1 Крышка распределительной коробки
2 Отверстие для проводки управления
3 Отверстие для провода электропитания
4 Электрическая схема
5 Распределительная коробка
6 Пластмассовый зажим
7 Проводка пульта ДУ
8 Клеммная колодка для проводов управления блока
9 Провод электропитания
10 Печатная плата 1 внутреннего агрегата
11 Клеммная колодка электропитания
12 Проводка управления между блоками
13 Печатная плата 2 внутреннего агрегата
14 Длинное уплотнение
15 Проводка
1
1 Сливная пробка
1
2
1 Сливная пробка
2 Крестообразная отвертка
4PRU399436-1F.book Page 7 Thursday, October 5, 2017 2:54 PM
