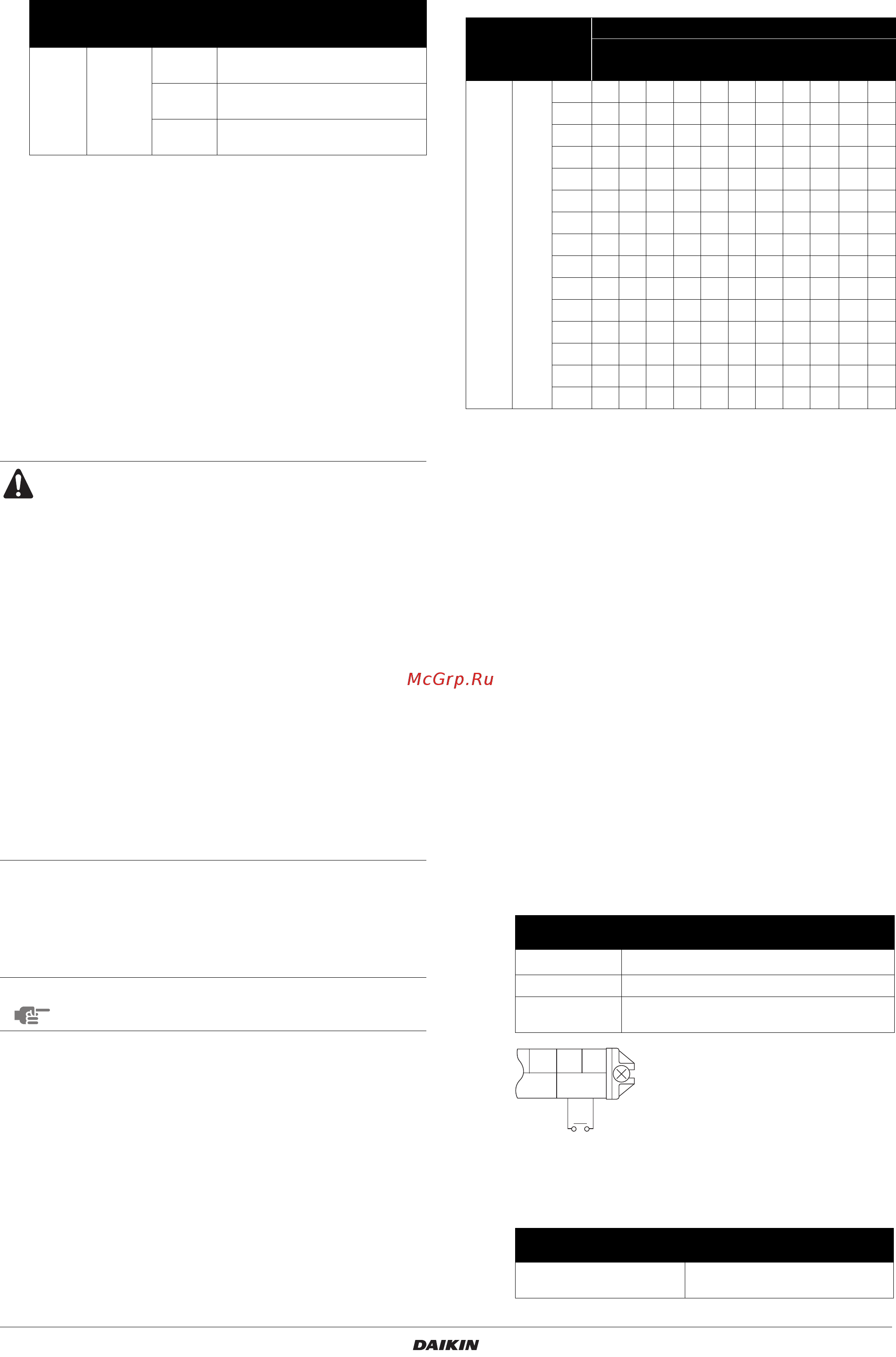

11
5 После остановки кондиционера убедитесь в том, что во
внутреннем агрегате для номера второго кода режима 21
установлено значение "02".
Если кондиционер не прекращает работу, или номер второго
кода не равен "02", повторите действие 4.
Если наружный агрегат не включен, на дисплее пульта
дистанционного управления отображается код "U4" или "UH"
(см. раздел "Пробный запуск" на стр. 12). Однако можн
о
продолжить настройку этой функции, поскольку эти
сообщения применимы только для наружных агрегатов.
После настройки этой функции включите наружный агрегат
перед пробным запуском данного агрегата.
Если на дисплее пульта дистанционного управления
отображается другая ошибка, см. раздел "Пробный запуск"
на стр. 12 и руководство по эксплуатации наружного
агрегата. Устраните неисправность.
Использование пульта дистанционного управления
Убедитесь в то
м, что во внутреннем агрегате для второго кода
режима 21 задано значение 01 (заводская настройка). Измените
второй код в соответствии с внешним статическим давлением
подсоединенного воздуховода, как показано в таблице 2.
Таблица 2
Управление с помощью 2 пультов ДУ (управление 1
внутренним агрегатом с помощью 2 пультов ДУ)
При использовании 2 пультов ДУ следует перевести один из них
в ОСНОВНОЙ режим, а другой в режим СУББЛОК.
ПЕРЕКЛЮЧЕНИЕ ОСНОВНОЙ/СУББЛОК
Вставьте отвертку с плоским шлицем в полость между
верхней и нижней частями пульта ДУ и, воздействуя с 2
сторон, осторожно снимите верхнюю часть. (См. рисунок 18)
(Печатная плата пульта ДУ присоединяется к верней части
пу
льта ДУ.)
Переведите переключатель смены режима ОСНОВНОЙ/
СУББЛОК на одной из плат PC пульта ДУ в положение S.
(См. рисунок 19)
(Переключатель другого пульта дистанционного управления
оставьте в положении M.)
Компьютерное управление (принудительное
выключение и операции включения/выключения)
1
Спецификации проводов и указания по электрическому монтажу
- Подключите вход с наружной стороны к клеммам Т1 и Т2
клеммной колодки (проводка передачи данных с пульта ДУ).
2 Ввод в действие
- В приводимой ниже таблице разъясняются состояния
"принудительного выключения" и "операции включения/
выключения" в ответ на изменения состояния входа A.
№
режима
№
первого
кода
№
второго
кода
Содержимое настроек
11 (21) 7
01
Регулировка воздушного потока
выключена
02
Завершение регулировки
воздушного потока
03
Запуск регулировки воздушного
потока
Если внешнее статическое давление превышает
100 Па, не используйте функцию автоматической
регулировки воздушного потока.
Если после регулировки воздушного потока
отсутствуют изменения в вентиляционных
каналах, выполните настройку автоматической
регулировки воздушного потока повторно.
Обратитесь к своему дилеру, если после
регулировки воздушного потока отсутствуют
изменения в вентиляционных каналах после
выполнения пробного запуска наружного агрегата
или перемещения кондиционера.
Есл
и применяются вспомогательные вентиляторы,
наружный агрегат для обработки воздуха или блок
HRV, подсоединенный через воздуховод, не
используйте пульт ДУ для управления
автоматической регулировкой воздушного потока.
После изменения вентиляционных каналов
повторно выполните настройку автоматической
регулировки воздушного потока, начиная
с действия 3, как описано выше.
ПРИМЕЧАНИЕ
Для номера второго кода по умолчанию задается
значение "01".
№
режима
№ 1-го
кода
№ 2-го
кода
Внешнее статическое давление (Па)
FXSQ
15 20 25 32 40 50 63 80 100 125 140
13
(23)
6
01
30 30 30 30 30 30 30 40 40 50 50
02 -
----------
03
30 30 30 30 30 30 30 - - - -
04
40 40 40 40 40 40 40 40 40 - -
05
50 50 50 50 50 50 50 50 50 50 50
06
60 60 60 60 60 60 60 60 60 60 60
07
70 70 70 70 70 70 70 70 70 70 70
08
80 80 80 80 80 80 80 80 80 80 80
09
90 90 90 90 90 90 90 90 90 90 90
10
100 100 100 100 100 100 100 100 100 100 100
11
110 110 110 110 110 110 110 110 110 110 110
12
120 120 120 120 120 120 120 120 120 120 120
13
130 130 130 130 130 130 130 130 130 130 130
14
140 140 140 140 140 140 140 140 140 140 140
15
150 150 150 150 150 150 150 150 150 150 150
1 Печатная плата пульта ДУ
2 Заводская настройка
3
Необходимо изменить настройку только для одного пульта ДУ
Спецификация
проводки
Защищенный виниловый шнур или кабель
(2 провода)
Сечение
0,75–1,25 мм
2
Длина Макс. 100 м
Внешняя
клемма
Контакт, обеспечивающий минимальную
применимую нагрузку 15 В пост. тока, 10 мА
Принудительное
отключение
Операция вкл/выкл
Ввод "вкл" останавливает
операцию
Вход ВЫКЛ→ВКЛ: включает блок
(пультом ДУ не выполняется)
F2 T1 T2
FORCED
OFF
Вход A
