Данное устройство может использоваться специалистами
или обученными пользователями в магазинах, на
предприятиях легкой промышленности, на фермах, либо
неспециалистами для коммерческих нужд.
Уровень звукового давления: менее 70 дБ(A).

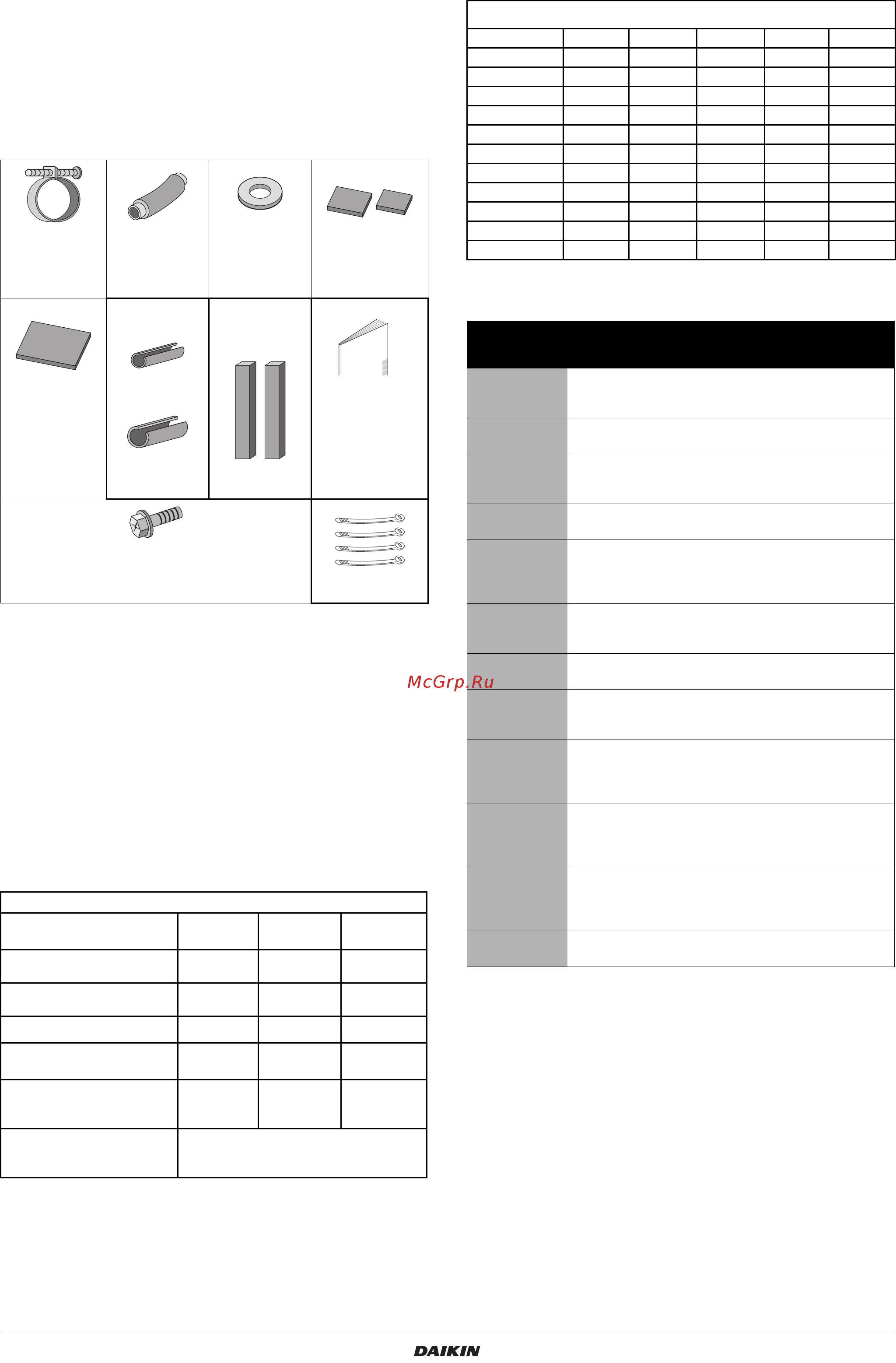

Принадлежности
Убедитесь, что в блок включены следующие принадлежности.
Винты для крепления панелей прикрепляются к панели
воздухозаборника.
Дополнительные принадлежности
Предусмотрены пульты дистанционного управления двух
типов: проводные и беспроводные. Выбирайте пульт
дистанционного управления в соответствии с запросами
заказчика и устанавливайте его в надлежащем месте.
Информация о выборе подходящего пульта дистанционного
управления приведена в каталогах и технической
документации.
При установке воздухозабора с нижней стороны: панель
воздухозаборника и гибкая вставка для нее.
По следующим позициям требуется особое внимание
в процессе монтажа и контроль по его окончании
Замечания для монтажника
Для обеспечения правильности монтажа внимательно
изучите данное руководство. Не забудьте
проинструктировать заказчика относительно эксплуатации
системы и ознакомьте его с прилагаемым руководством по
эксплуатации.
Объясните заказчику, что за система установлена на
объекте. Соблюдайте спецификации по монтажу,
приведенные в главе "Подготовка к работе" руководства по
эксплуатации наружного блока.
Металлический
зажим
1 шт.
Сливной шланг
1 шт.
Шайба для
подвесного
кронштейна
8 шт.
Средняя
уплотнительная
подушка
2 шт.
Изоляция для
арматуры
для жидкостной
линии
1 шт.
для газовой
линии
1 шт.
Длинное
уплотнение
2 шт.
Большая
уплотнительная
подушка
1 шт.
Инструкции
по монтажу
и эксплуатации
4 кабельных
стяжки
Винты для фланцев воздуховода
1 комплект
40 шт.
Информация о требованиях к фанкойлам
Позиция
Обозначени
е
Значение Агрегат
Холодопроизводительность
(явн
ая)
P
rated, c
A кВт
Холодопроизводительность
(скрытая)
P
rated, c
B кВт
Теплопроизводительность
P
rated, h
C кВт
Общая потребляемая
электрическая мощность
P
elec
D кВт
Уровень звукового давления
(согласно настройке
скорости, если применимо)
L
WA
EdB
Контактная информация
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o.
U Nové Hospody 1/1155, 301 00 Plzeň
Skvrňany, Чешская Республика
12
ПРЕДСТАВЛЕННАЯ ВЫШЕ ТАБЛИЦА КАСАЕТСЯ МОДЕЛЕЙ
И ЗНАЧЕНИЙ, УКАЗАННЫХ В ЭТОЙ ТАБЛИЦЕ
A B CDE
FXSQ15A2VEB
1,2 0,5 1,9 0,09 54
FXSQ20A2VEB
1,6 0,6 2,5 0,09 54
FXSQ25A2VEB
2 0,8 3,2 0,09 54
FXSQ32A2VEB
2,6 1 4 0,096 55
FXSQ40A2VEB
3,3 1,2 5 0,151 60
FXSQ50A2VEB
4,1 1,5 6,3 0,154 60
FXSQ63A2VEB
5,2 1,9 8 0,188 59
FXSQ80A2VEB
6,5 2,5 10 0,213 61
FXSQ100A2VEB
8,3 2,9 12.5 0,29 61
FXSQ125A2VEB
10,2 3,8 16 0,331 64
FXSQ140A2VEB
11,7 4,3 18 0,386 64
Проверьте
и отметьте
выполнение
Надежно ли закреплен внутренний агрегат?
Агрегат может упасть, он может быть причиной
вибрации или шума.
Завершена ли проверка утечки газа?
Возможно недостаточное охлаждение или нагрев.
Полностью ли изолирован и проверен ли на утечки
воздуха блок?
Возможно вытекание водяного конденсата.
Равномерно ли проходит дренажный поток?
Возможно вытекание водяного конденсата.
Напряжение источника питания соответствует
номиналу, указанному на именной бирке?
Может произойти отказ блока либо перегорание
компонентов.
В норме ли электропроводка и система трубопроводов?
Может произойти отказ блока либо перегорание
компонентов.
Надежно ли заземлен агрегат?
Опасность при утечках тока.
Калибр проводов соответствует спецификациям?
Может произойти отказ блока либо перегорание
компонентов.
Не препятствует ли что-либо свободному
прохождению воздуха через впускное или выпускное
отверстие внутреннего или наружного агрегата?
Возможно недостаточное охлаждение или нагрев.
Записаны ли данные по длине трубопровода
хладагента или загрузке дополнительного хладагента?
Могут возникнуть сложности с загрузкой хладагента
в систему.
Правильно ли закреплены воздушные фильтры (в
случае установки воздуховода с задней стороны)?
Воздушные фильтры могут быть недоступны для
технического обслуживания.
Задано ли внешнее статическое давление?
Возможно недостаточное охлаждение или нагрев.
4PRU399436-1F.book Page 2 Thursday, October 5, 2017 2:54 PM
