18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
114
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
ИНФОРМАЦИЯ
Если заправка всего необходимого количества хладагента была обеспечена при
выполнении действия 4 (предварительной заправки), впишите количество
хладагента, которое было добавлено, в прилагаемую к блоку табличку с
информацией о дополнительной заправке хладагента и нанесите эту табличку
на обратную сторону передней панели блока.
Затем введите дополнительное количество хладагента, задействовав настройку
[2-14].
Проведите испытание в порядке, изложенном в разделе «21 Ввод в
эксплуатацию» [4159].
Заправка хладагентом

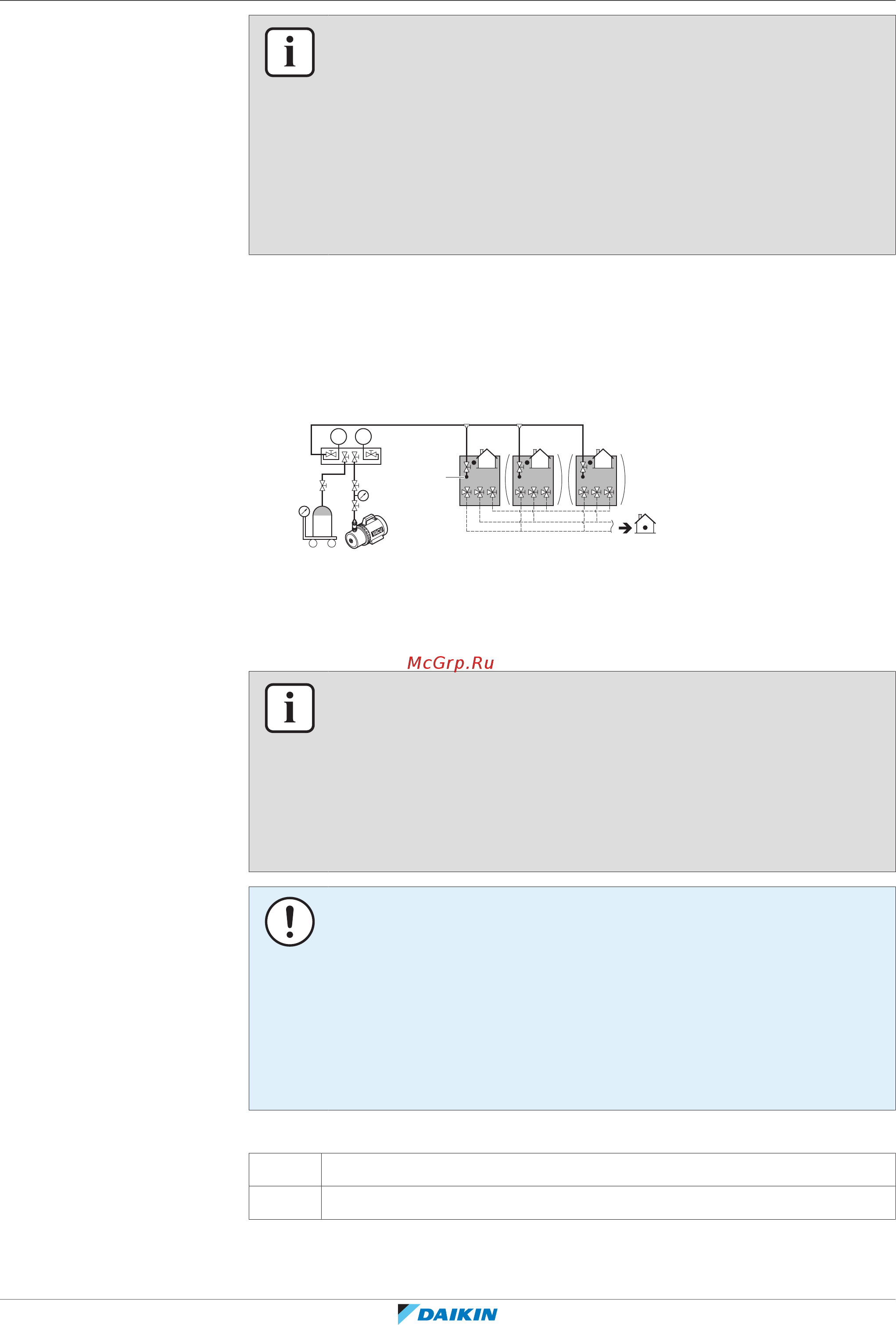

5 Завершив предварительную заправку, подсоедините клапан А к
заправочному отверстию, чтобы залить через него остаток
дополнительного количества хладагента. Откройте все запорные клапаны
наружного блока. В этот момент клапан А должен оставаться
перекрытым!
p
<
p
>
R410A
a c
d
b
A
a Весы
b Резервуар с хладагентом R410A (сифонная система)
c Вакуумный насос
d Отверстие для заправки хладагента
A Клапан А
ИНФОРМАЦИЯ
В системах с несколькими наружными блоками не требуется подсоединять все
заправочные отверстия к резервуару с хладагентом.
Хладагент будет заправляться со скоростью ±22 кг в час при наружной
температуре 30°C по сухому термометру или ±6 кг при наружной температуре
0°C по сухому термометру.
Если необходимо ускорить процесс в системе с несколькими наружными
блоками, подсоедините резервуар с хладагентом к каждому наружному блоку.
ПРИМЕЧАНИЕ
▪ К отверстию для заправки хладагента подсоединены трубки внутри блока.
Трубопроводы внутри блока уже заправлены хладагентом на заводе,
поэтому будьте осторожны при подсоединении заправочного шланга.
▪ После добавления хладагента не забывайте закрывать крышку отверстия для
заправки хладагента. Момент затяжки крышки составляет 11,5-13,9 Н•м.
▪ Чтобы равномерно распределить хладагент, компрессору может
потребоваться для запуска ±10 минут после начала работы блока. Это не
является признаком неисправности.
6 Продолжайте, выбрав один из вариантов:
6a «Действие 6а: Автоматическая заправка хладагента» [4115]
6b «Действие 6b: Заправка хладагента вручную» [4117]
