8 | Операция
Справочное руководство для монтажника и пользователя
31
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
8.2.5 Включение системы (С дистанционным переключателем режимов охлаждения/
обогрева)

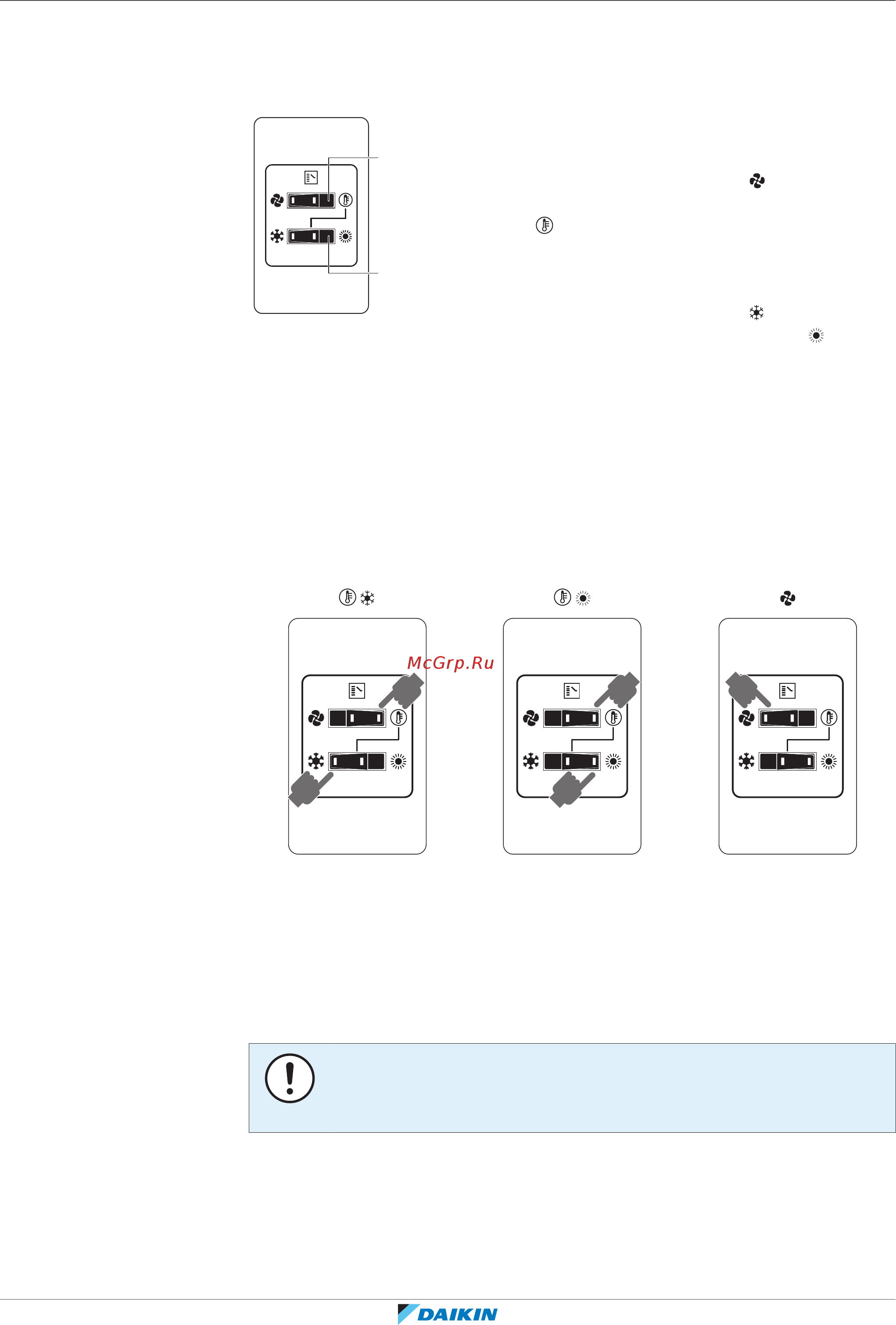

Общее представление о дистанционном переключателе режимов работы
a
b
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ТОЛЬКО
ВЕНТИЛЯЦИЯ/КОНДИЦИОНИРОВАНИЕ»
Положение переключателя соответствует
режиму, когда работает только вентиляция,
а – режиму охлаждения или обогрева.
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ «ОХЛАЖДЕНИЕ/
ОБОГРЕВ»
Положение переключателя соответствует
режиму охлаждения, а положение –
режиму обогрева
Внимание! если есть выключатель дистанционного управления со сменой
режимов охлаждения/обогрева, то DIP-переключатель 1 (DS1-1) на главной
печатной плате переводится в положение ВКЛ.
Порядок запуска
1 Выберите режим работы при помощи переключателя режимов
«охлаждение/обогрев»:
Работа на охлаждение
1
1
Работа на обогрев
1
1
Только вентиляция
1
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
Регулировка
Информацию о программировании температуры, скорости вращения
вентилятора и направления воздушного потока смотрите в руководстве по
эксплуатации интерфейса пользователя.
