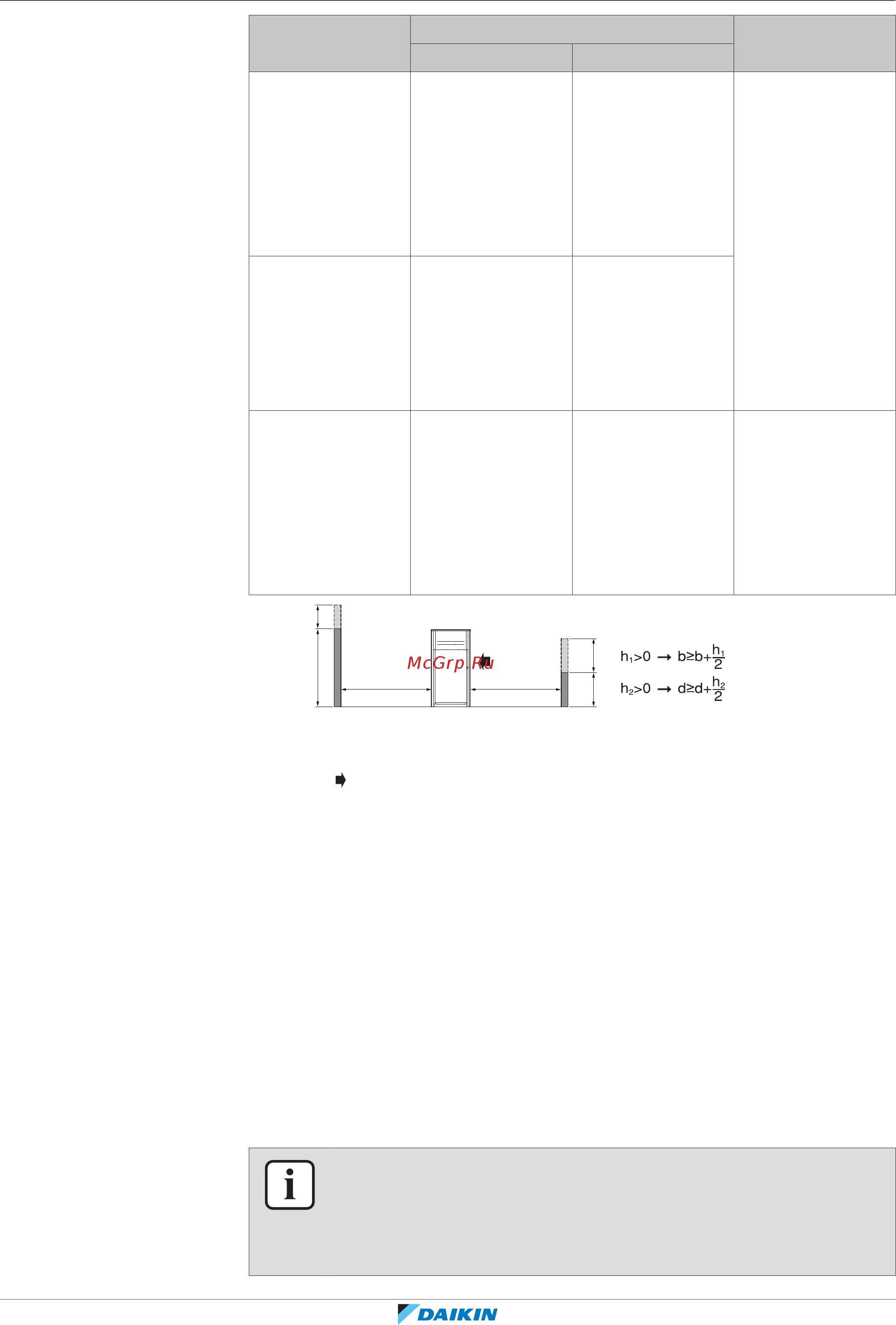

26 | Технические данные
Справочное руководство для монтажника и пользователя
181
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Компоновка A+B+C+D A+B
Вариант 1 Вариант 2
3 a≥10мм
b≥300мм
c≥10мм
d≥500мм
e≥20мм
f≥600 мм
a≥50мм
b≥100мм
c≥50мм
d≥500мм
e≥100мм
f≥500мм
—
4 a≥10мм
b≥300мм
c≥10мм
d≥500мм
e≥20мм
a≥50мм
b≥100мм
c≥50мм
d≥500мм
e≥100мм
5 a≥10мм
b≥500мм
c≥10мм
d≥500мм
e≥20мм
f≥900мм
a≥50мм
b≥500мм
c≥50мм
d≥500мм
e≥100мм
f≥600мм
—
h
1
h
2
1500
500
F
(mm)
d b
ABCD Препятствия в месте установки по бокам
F Лицевая сторона
Сторона всасывания
▪ Если по месту установки имеются препятствия со сторон A+B+C+D, то высота
стен со сторон A+C не влияет на площадь свободного пространства,
необходимого для проведения технического обслуживания. Зависимость
величины площади свободного пространства, необходимого для
проведения технического обслуживания, от высоты стен со сторон B+D см.
на приведенном выше рисунке.
▪ Если по месту установки препятствия имеются только со сторон А и В, то
высота стен не влияет на указанную площадь свободного пространства,
необходимого для проведения технического обслуживания.
▪ Пространство, необходимое для монтажа, указано на этих чертежах для
работы на обогрев с полной нагрузкой без учета возможного
намораживания льда. Если место установки находится в холодном климате,
указанные выше размеры необходимо увеличить на >500мм во избежание
скопления льда между наружными блоками.
ИНФОРМАЦИЯ
Показанная на приведенном выше рисунке площадь свободного пространства,
необходимого для проведения технического обслуживания, приведена для
работы на охлаждение при температуре окружающей среды 35°C (стандартные
условия).
