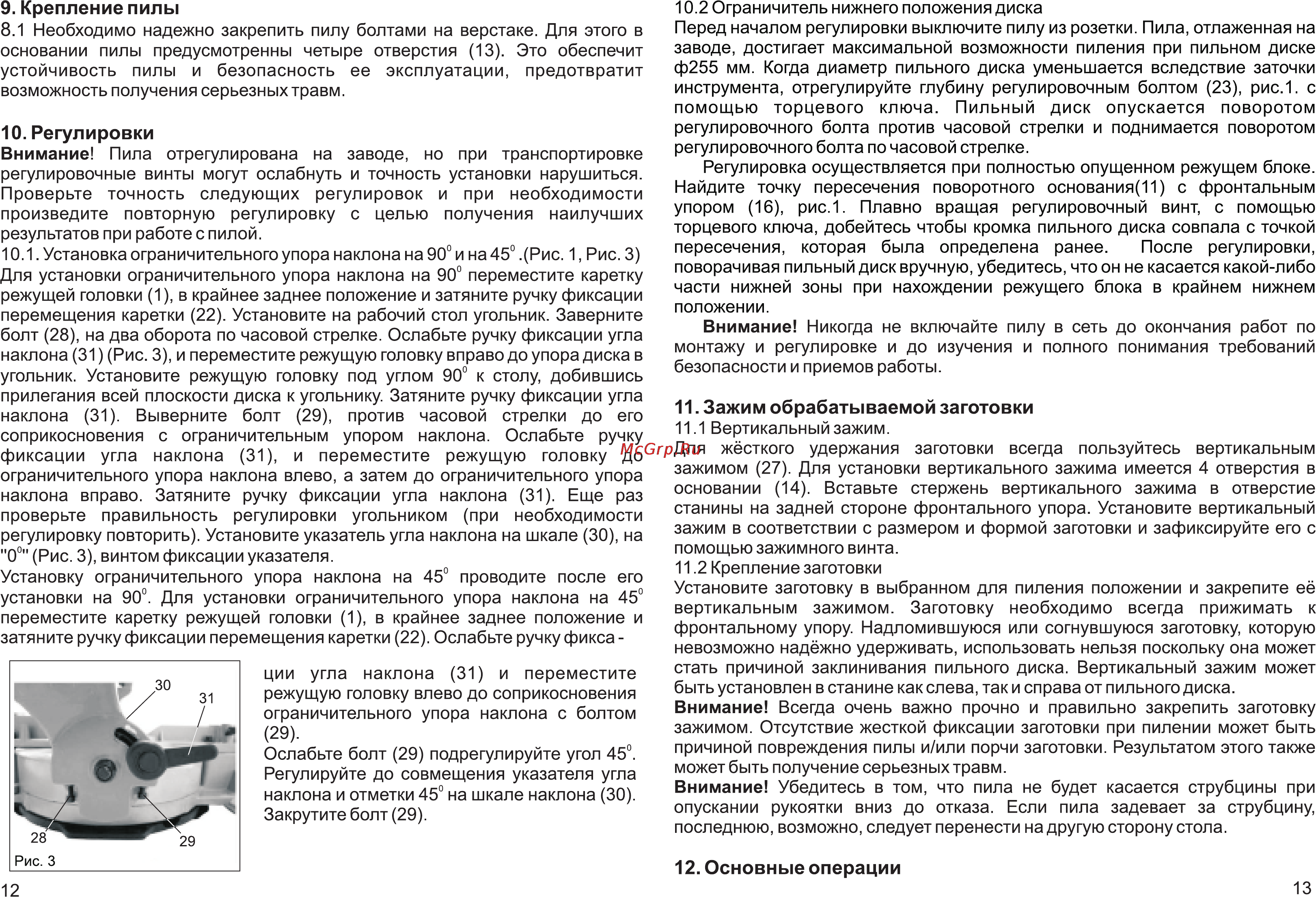

9 Крепление пилы 8 1 Необходимо надежно закрепить пилу болтами на верстаке Для этого в основании пилы предусмотренны четыре отверстия 13 Это обеспечит устойчивость пилы и безопасность ее эксплуатации предотвратит возможность получения серьезных травм 10 Регулировки Внимание Пила отрегулирована на заводе но при транспортировке регулировочные винты могут ослабнуть и точность установки нарушиться Проверьте точность следующих регулировок и при необходимости произведите повторную регулировку с целью получения наилучших результатов при работе с пилой 10 1 Установка ограничительного упора наклона на 90 и на 45 Рис 1 Рис 3 Для установки ограничительного упора наклона на 90 переместите каретку режущей головки 1 в крайнее заднее положение и затяните ручку фиксации перемещения каретки 22 Установите на рабочий стол угольник Заверните болт 28 на два оборота по часовой стрелке Ослабьте ручку фиксации угла наклона 31 Рис 3 и переместите режущую головку вправо до упора диска в угольник Установите режущую головку под углом 90 к столу добившись прилегания всей плоскости диска к угольнику Затяните ручку фиксации угла наклона 31 Выверните болт 29 против часовой стрелки до его соприкосновения с ограничительным упором наклона Ослабьте ручку фиксации угла наклона 31 и переместите режущую головку до ограничительного упора наклона влево а затем до ограничительного упора наклона вправо Затяните ручку фиксации угла наклона 31 Еще раз проверьте правильность регулировки угольником при необходимости регулировку повторить Установите указатель угла наклона на шкале 30 на 0 Рис 3 винтом фиксации указателя Установку ограничительного упора наклона на 45 проводите после его установки на 90 Для установки ограничительного упора наклона на 45 переместите каретку режущей головки 1 в крайнее заднее положение и затяните ручку фиксации перемещения каретки 22 Ослабьте ручку фикса ции угла наклона 31 и переместите режущую головку влево до соприкосновения ограничительного упора наклона с болтом 29 Ослабьте болт 29 подрегулируйте угол 45 Регулируйте до совмещения указателя угла наклона и отметки 45 на шкале наклона 30 Закрутите болт 29 10 2 Ограничитель нижнего положения диска Перед началом регулировки выключите пилу из розетки Пила отлаженная на заводе достигает максимальной возможности пиления при пильном диске ф255 мм Когда диаметр пильного диска уменьшается вследствие заточки инструмента отрегулируйте глубину регулировочным болтом 23 рис 1 с помощью торцевого ключа Пильный диск опускается поворотом регулировочного болта против часовой стрелки и поднимается поворотом регулировочного болта по часовой стрелке Регулировка осуществляется при полностью опущенном режущем блоке Найдите точку пересечения поворотного основания 11 с фронтальным упором 16 рис 1 Плавно вращая регулировочный винт с помощью торцевого ключа добейтесь чтобы кромка пильного диска совпала с точкой пересечения которая была определена ранее После регулировки поворачивая пильный диск вручную убедитесь что он не касается какой либо части нижней зоны при нахождении режущего блока в крайнем нижнем положении Внимание Никогда не включайте пилу в сеть до окончания работ по монтажу и регулировке и до изучения и полного понимания требований безопасности и приемов работы 11 Зажим обрабатываемой заготовки 11 1 Вертикальный зажим Для жёсткого удержания заготовки всегда пользуйтесь вертикальным зажимом 27 Для установки вертикального зажима имеется 4 отверстия в основании 14 Вставьте стержень вертикального зажима в отверстие станины на задней стороне фронтального упора Установите вертикальный зажим в соответствии с размером и формой заготовки и зафиксируйте его с помощью зажимного винта 11 2 Крепление заготовки Установите заготовку в выбранном для пиления положении и закрепите её вертикальным зажимом Заготовку необходимо всегда прижимать к фронтальному упору Надломившуюся или согнувшуюся заготовку которую невозможно надёжно удерживать использовать нельзя поскольку она может стать причиной заклинивания пильного диска Вертикальный зажим может быть установлен в станине как слева так и справа от пильного диска Внимание Всегда очень важно прочно и правильно закрепить заготовку зажимом Отсутствие жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и или порчи заготовки Результатом этого также может быть получение серьезных травм Внимание Убедитесь в том что пила не будет касается струбцины при опускании рукоятки вниз до отказа Если пила задевает за струбцину последнюю возможно следует перенести на другую сторону стола 12 Основные операции 12 13
