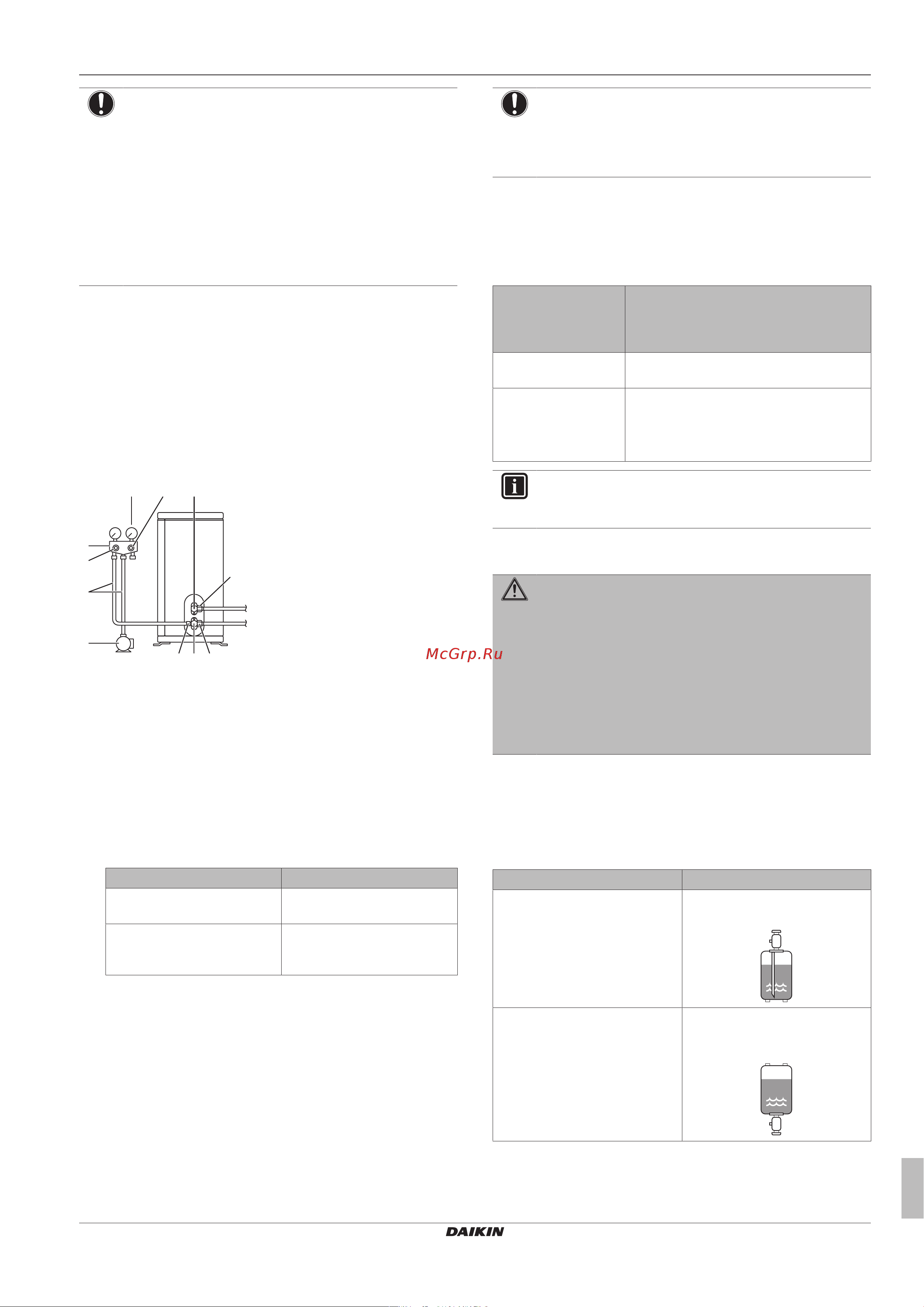

5 Монтаж
Руководство по монтажу
15
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200 кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
5.4.2 Проведение вакуумной сушки
Соедините вакуумный насос и коллектор следующим образом:
a d
j
b
f
e
c
g h i
h
a Датчик давления
b Манометрический коллектор
c Клапан низкого давления (Lo)
d Клапан высокого давления (Hi)
e Заправочные шланги
f Вакуумный насос
g Сервисный порт
h Крышки вентилей
i Запорный вентиль газа
j Запорный вентиль жидкости
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит –0,1МПа (–1бар).
2 Оставьте как есть на 4-5минут и проверьте давление:
Если давление… Далее…
Не изменяется В системе отсутствует влага.
Процедура закончена.
Повышается В системе присутствует
влага. Перейдите к
следующему шагу.
3 Вакуумируйте систему в течение не менее 2 часов, чтобы
давление в коллекторе составляло –0,1МПа (–1бар).
4 После ВЫКЛЮЧЕНИЯ насоса проверяйте давление в
течение не менее 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум не удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на наличие утечек еще раз.
▪ Проведите еще раз вакуумную сушку.
ПРИМЕЧАНИЕ
После прокладки трубопровода и вакуумирования
обязательно откройте газовый запорный вентиль.
Работа системы при закрытом вентиле может привести
к поломке компрессора.
5.5 Заправка хладагентом
5.5.1 Определение объема дополнительного
хладагента
Если общая длина
трубопровода
жидкости
составляет…
Далее…
≤10м НЕ нужно добавлять дополнительный
хладагент.
>10м R=(общая длина (м) трубопровода
жидкости–10м)×0,020
R=дополнительный заряд (кг) (округлен с
шагом 0,1кг)
ИНФОРМАЦИЯ
Длина трубопровода - эта длина одной стороны
трубопровода жидкости.
5.5.2 Для зарядки хладагента
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте только R410A.
Другие вещества могут вызвать взрывы и
несчастные случаи.
▪ Хладагент R410A содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 2087,5.
НЕ выпускайте эти газы в атмосферу.
▪ При заправке хладагентом обязательно надевайте
защитные перчатки и очки.
▪ Используйте только инструменты, специально
предназначенные для работы с используемым в системе
типом хладагента, чтобы обеспечить сопротивление
давлению и предотвратить попадание в систему посторонних
частиц.
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
