Daikin RXS50L2V1B [8/24] Наружный агрегат

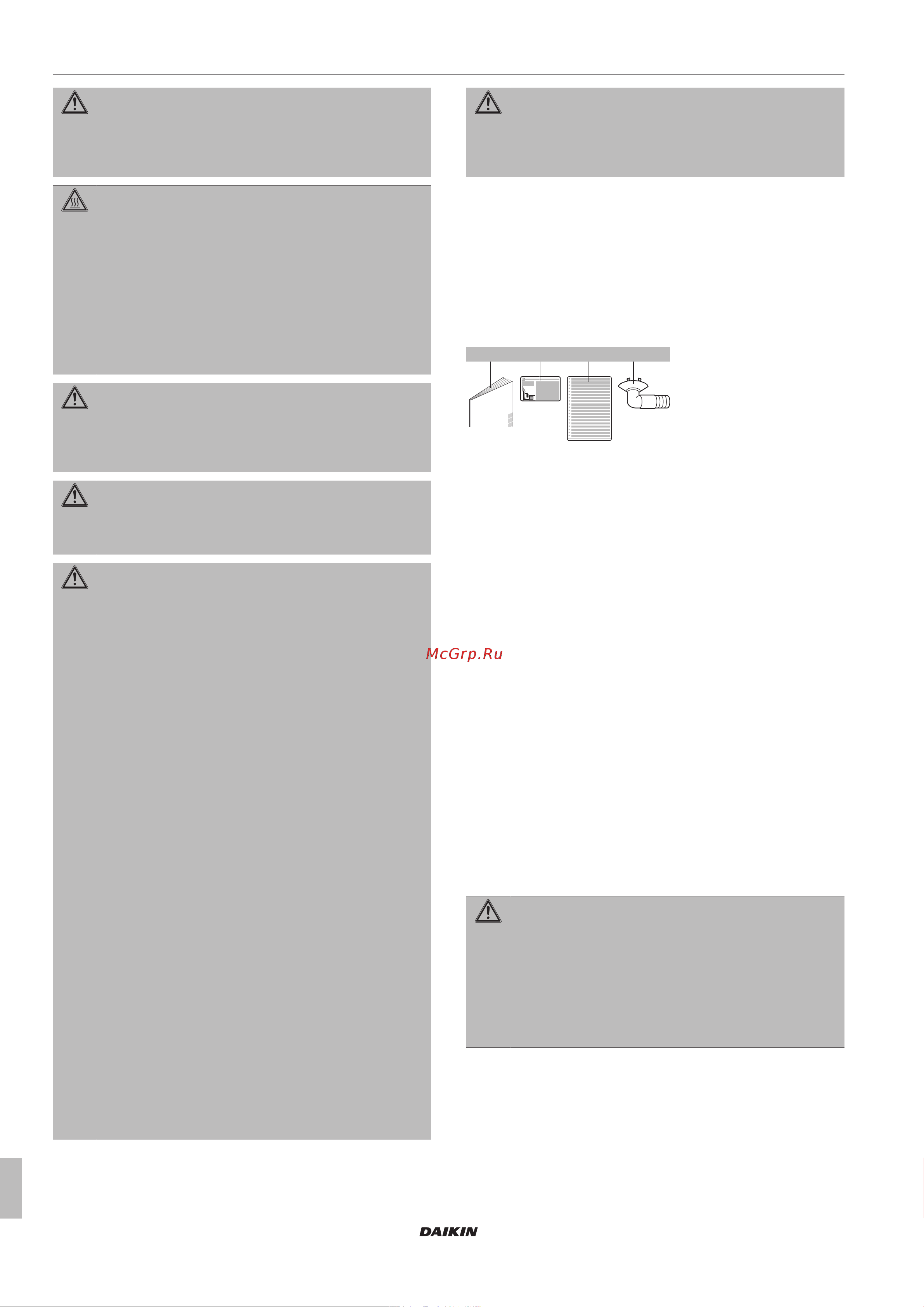

![Daikin RXS50L2V1B [8/24] Наружный агрегат](/views2/1768882/page8/bg8.png)
3 Информация о блоке
Руководство по монтажу
8
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что установка, пробный запуск и
используемые материалы соответствуют
действующему законодательству (в верхней части
инструкций, приведенных в документации Daikin).
ОПАСНО! РИСК ОЖОГОВ
▪ НЕ прикасайтесь к трубопроводу хладагента,
трубопроводу воды или внутренним деталям во
время эксплуатации или сразу после прекращения
эксплуатации системы. Они могут быть слишком
горячими или слишком холодными. Подождите,
пока они достигнут нормальной температуры. Если
необходимо дотронуться до них, наденьте
защитные перчатки.
▪ НЕ дотрагивайтесь до случайно вытекшего
хладагента.
ПРЕДУПРЕЖДЕНИЕ
К монтажу электрических соединений и компонентов
допускаются только аттестованные электрики в
строгом соответствии с действующим
законодательством.
ПРЕДУПРЕЖДЕНИЕ
Чтобы избежать поражения электрическим током или
возгорания, убедитесь, что установлен детектор утечки
на землю.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь, что прокладываемая по месту установки
проводка соответствует действующим нормативам.
▪ Все электрические подключения должны
производиться в соответствии с электрическими
схемами, поставляемыми вместе с агрегатом.
▪ НИ В КОЕМ СЛУЧАЕ не сжимайте жгуты кабелей и
следите, чтобы кабели не соприкасались с
трубопроводами и острыми краями. Проследите за
тем, чтобы на разъемы клемм не оказывалось
внешнее давление.
▪ Убедитесь, что проведено заземление. НЕ
ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Для питания системы необходима отдельная цепь
силового электропитания. НЕ ДОПУСКАЕТСЯ
подключение к электрической цепи, которая уже
питает других потребителей.
▪ Обязательно установите необходимые
предохранители или автоматические прерыватели.
▪ Проконтролируйте установку выключателя тока
утечки заземления. Невыполнение этого
требования может привести к поражению
электрическим током или возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
ПРЕДУПРЕЖДЕНИЕ
Если кабель электропитания поврежден, то во
избежание опасных ситуаций его замену должен
выполнять производитель, сотрудник сервисной
службы или иной квалифицированный специалист.
3 Информация о блоке
3.1 Наружный агрегат
3.1.1 Для снятия аксессуаров с наружного
агрегата
a db c
1× 1× 1× 1×
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Сливная пробка (находится в нижней части упаковки)
4 Подготовка
4.1 Подготовка места установки
▪ Место установки должно выбираться с учетом возможности
перемещения агрегата и обратной установки на место.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Акустически уязвимые зоны (например, рядом со спальней и
т. п.), где может мешать шум при работе.
▪ Вокруг агрегата должно быть достаточно свободного места
для обслуживания и циркуляции воздуха.
▪ Избегайте зон, в которых возможна утечка горючих газов или
веществ.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 3 метра может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
НЕ размещайте под внутренним и/или наружным
агрегатом предметы, на которые может попасть влага.
Образование конденсата на основном блоке или
трубопроводах хладагента, загрязненный воздушный
фильтр или засоренный дренаж могут привести к
падению капель воды. В результате произойдет
загрязнение или повреждение предмета,
расположенного под блоком.
4.1.1 Требования к месту установки
наружного агрегата
Помните следующие правила организации пространства:
