1201.00.0.000 РЭ
22
Подсоединение с помощью шланга
Перед подсоединением плиты с помощью гибкого шланга уточните в вашей газовой
службе, разрешен ли по местным стандартам такой вид подключения и необходимый
тип шланга.
При подсоединении должны быть соблюдены следующие требования:
– выбранный шланг должен иметь документ, указывающий дату изготовления, срок
службы и замены, и установлен в соответствии с рис.18;
– шланг до
лжен быть доступен для осмотра по всей длине;

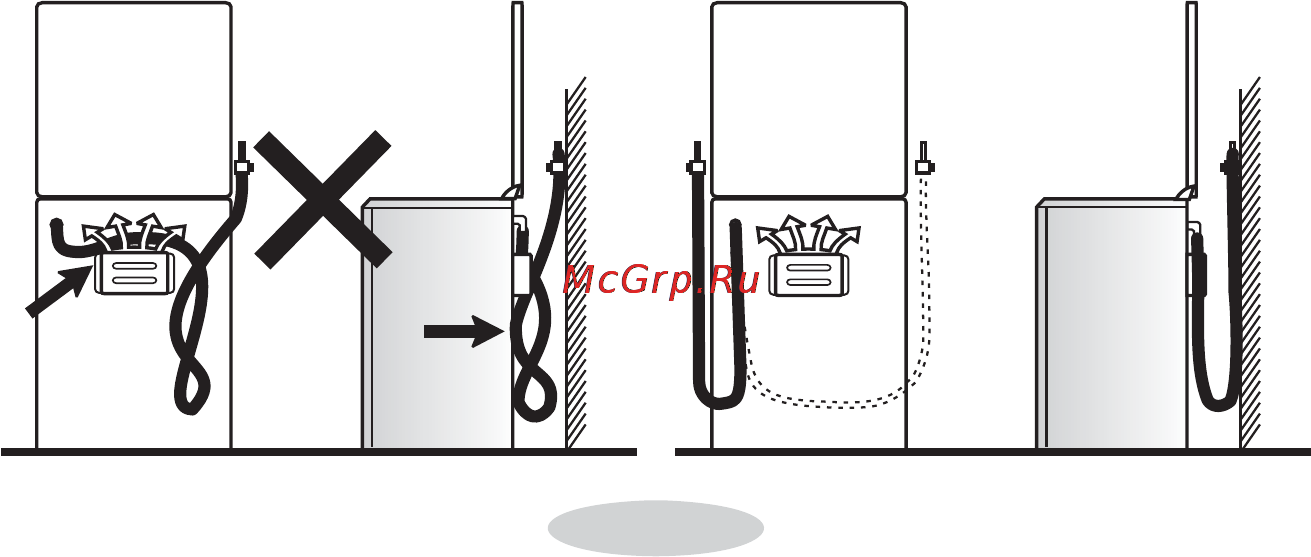

– шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней
стенки плиты (рис.19);
– шланг не должен пережиматься, иметь сильных изгибов и испытывать
растягивающие усилия;
– шланг должен быть длиной не менее 1,5 метра;
– если шланг имеет повреждения, он должен заменяться ц
еликом, ремонт
недопустим.
ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И ИСКАТЬ УТЕЧКИ
ГАЗА С ПОМОЩЬЮ СПИЧЕК И ДРУГОГО ОТКРЫТОГО ОГНЯ!
ВНИМАНИЕ: ПРИ ПОДКЛЮЧЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ В ЗДАНИЯХ,
НЕ СООТВЕТСТВУЮЩИХ ТРЕБОВАНИЯМ ПО УСТРОЙСТВУ СИСТЕМЫ
ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ, СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ
ИЗОЛИРУЮЩУЮ ВСТАВКУ ИЛИ ТОКОНЕПРОВОДЯЩИЙ ГАЗОВЫЙ ШЛАНГ.
Подсоединение к сети
Плита подключается к сети 220-230 В (50 Гц). Розетка должна находиться в
легкодоступном месте и не должна закрываться плитой.
ВНИМАНИЕ: ПЛИТА ВЫПОЛНЕНА ПО I КЛАССУ ЭЛЕКТРОБЕЗОПАСНОСТИ И
ДОЛЖНА ПОДКЛЮЧАТЬСЯ К РОЗЕТКЕ, ИМЕЮЩЕЙ ЗАЗЕМЛЕНИЕ!
ПОМНИТЕ: ПОСЛЕ УСТАНОВКИ ПЛИТЫ НА МЕСТО ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ
ПОЛОЖЕНИЕ ГИБКОГО ШЛАНГА ПОДВОДА ГАЗА И ШНУРА ПИТАНИЯ (РИС.19).
ОНИ НЕ ДО
ЛЖНЫ ПРОХОДИТЬ НАД ДЫМОХОДОМ И КАСАТЬСЯ ЗАДНЕЙ СТЕНКИ
ПЛИТЫ. ВО ВРЕМЯ РАБОТЫ ДУХОВКИ ТАМ ВОЗНИКАЕТ БОЛЬШАЯ ТЕМПЕРАТУРА,
КОТОРАЯ МОЖЕТ ИХ ПОВРЕДИТЬ!
Рис.19
