4 Монтаж
Руководство по монтажу
10
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573384-1 – 2019.04
4.3 Проверка трубопровода
хладагента

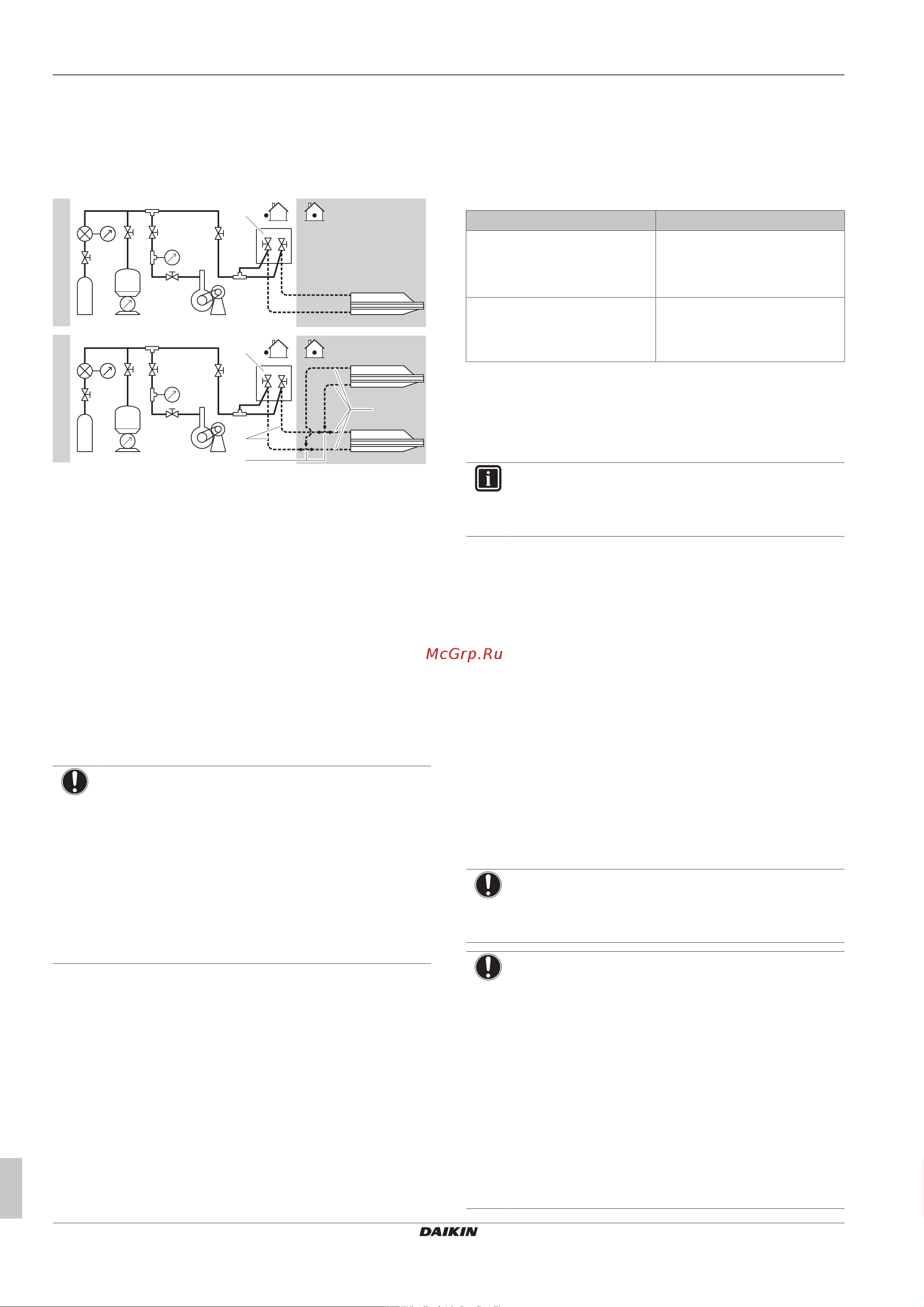

4.3.1 Проверка трубопровода хладагента:
Компоновка
a
c
f
c
f
b d e h
g
i
a
b
A
B
d e
R32
R32
A Спаренная компоновка
B Двойная компоновка
a Манометр
b Азот
c Хладагент
d Взвешивающее устройство
e Вакуумный насос
f Запорный клапан
g Главный трубопровод
h Комплект для разветвления трубопроводов хладагента
i Ответвление
4.3.2 Порядок выполнения проверки на
утечку: Испытание на герметичность
давлением
1 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
2 Выпустите весь азот.
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
4.3.3 Порядок выполнения вакуумной
осушки
Чтобы полностью удалить влагу из системы, необходимо
выполнить следующие действия:
1 При выключенном вакуумном насосе в системе должен
сохраняться контрольный вакуум в течение, как минимум,
1часа.
4.4 Заправка хладагентом
4.4.1 Заправка хладагентом
Наружные блоки поставляются с заводской заправкой
хладагентом, но иногда требуется выполнить следующие
действия:
Что? Когда?
Дозаправка хладагентом Если общая длина
трубопровода жидкого
хладагента превышает
указанную (см. далее).
Полная перезаправка
хладагентом
Пример:
▪ При переустановке системы.
▪ После протечки.
Дозаправка хладагентом
Перед дозаправкой хладагентом обязательно выполните
проверку (на герметичность, с вакуумной осушкой)
трубопроводов хладагента, проложенных снаружи наружного
блока.
ИНФОРМАЦИЯ
В зависимости от блоков и (или) условий их установки
бывает, что прокладку электропроводки необходимо
выполнить до заправки системы хладагентом.
Дозаправка хладагентом, как правило, подразделяется на
следующие этапы:
1 Определение необходимости дозаправки и количества
дополнительного хладагента.
2 Выполнение дозаправки, если в ней есть необходимость.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
Полная перезаправка хладагентом
Прежде чем приступать к полной перезаправке системы
хладагентом, проверьте, соблюдены ли следующие условия:
1 Весь хладагент удален из системы.
2 Выполнена проверка (на герметичность, с вакуумной
осушкой) трубопроводов хладагента, проложенных снаружи
наружного блока.
3 Выполнена вакуумная осушка трубопроводов хладагента,
проложенных внутри наружного блока.
ПРИМЕЧАНИЕ
Перед полной перезарядкой также выполните
вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата.
ПРИМЕЧАНИЕ
Чтобы выполнить вакуумную осушку или полную
перезаправку трубопровода хладагента наружного
блока, необходимо включить режим вакуумирования
(см. параграф «Активация/отключение местной
настройки «режим вакуумирования»» [4 13]), при этом
в контуре хладагента открываются клапаны,
обеспечивающие нормальное течение процесса
вакуумирования или перезаправки хладагентом.
▪ Прежде чем приступать к вакуумной осушке или
перезаправке, активируйте местную настройку
«режим вакуумирования».
▪ По окончании вакуумной осушки или перезаправки
отключите местную настройку «режим
вакуумирования».
