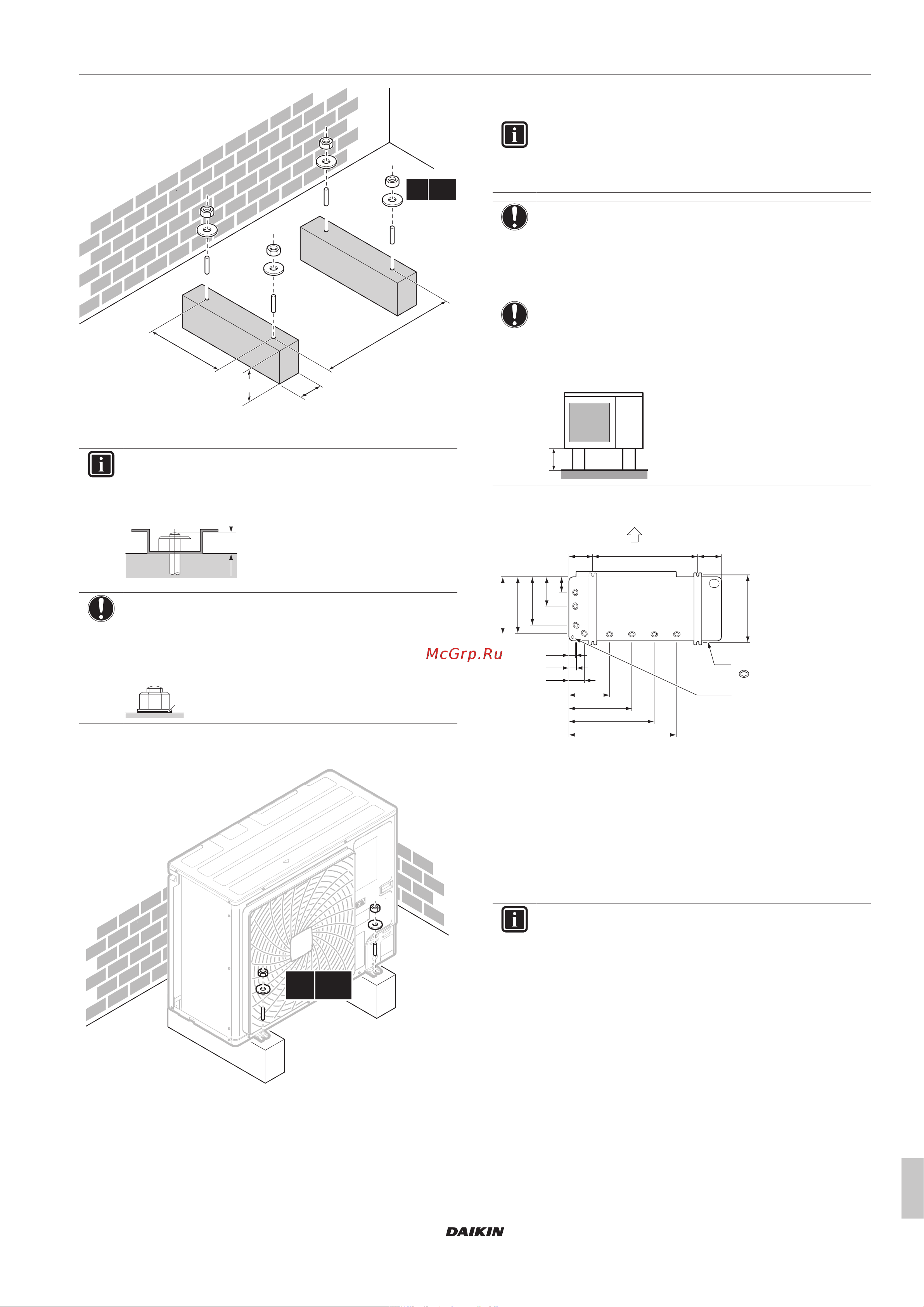

![Daikin RZA200D7Y1B [7/24] Монтаж](/views2/1769433/page7/bg7.png)
4 Монтаж
Руководство по монтажу
7
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573384-1 – 2019.04
(mm)
758
>150
(480-490)
485
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
4.1.2 Установка наружного блока
4× M12
4.1.3 Обустройство дренажа
ИНФОРМАЦИЯ
При необходимости можно установить сливной поддон
(приобретается по месту установки) во избежание
просачивания сливаемой воды.
ПРИМЕЧАНИЕ
Если установит блок совсем без наклона
НЕВОЗМОЖНО, обязательно проследите за тем,
чтобы блок наклонялся назад. Это гарантирует
надлежащий слив.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
A
171 171758
43
48
288
451
613
776
408
414
349
214
111
(480~490)
107
B
B
C
D
=
E
A Сторона выброса воздуха
B Расстояние между точками крепления
C Нижняя рама
D Сливные отверстия
E Выбивное отверстие для снега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и корпусом блока. Это снижает
эффективность работы оборудования.
ИНФОРМАЦИЯ
Если блок монтируется в местности с холодным
климатом, рекомендуется установить дополнительный
подогреватель поддона (EKBPH250D7).
4.1.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините и закрепите концы кабелей.
