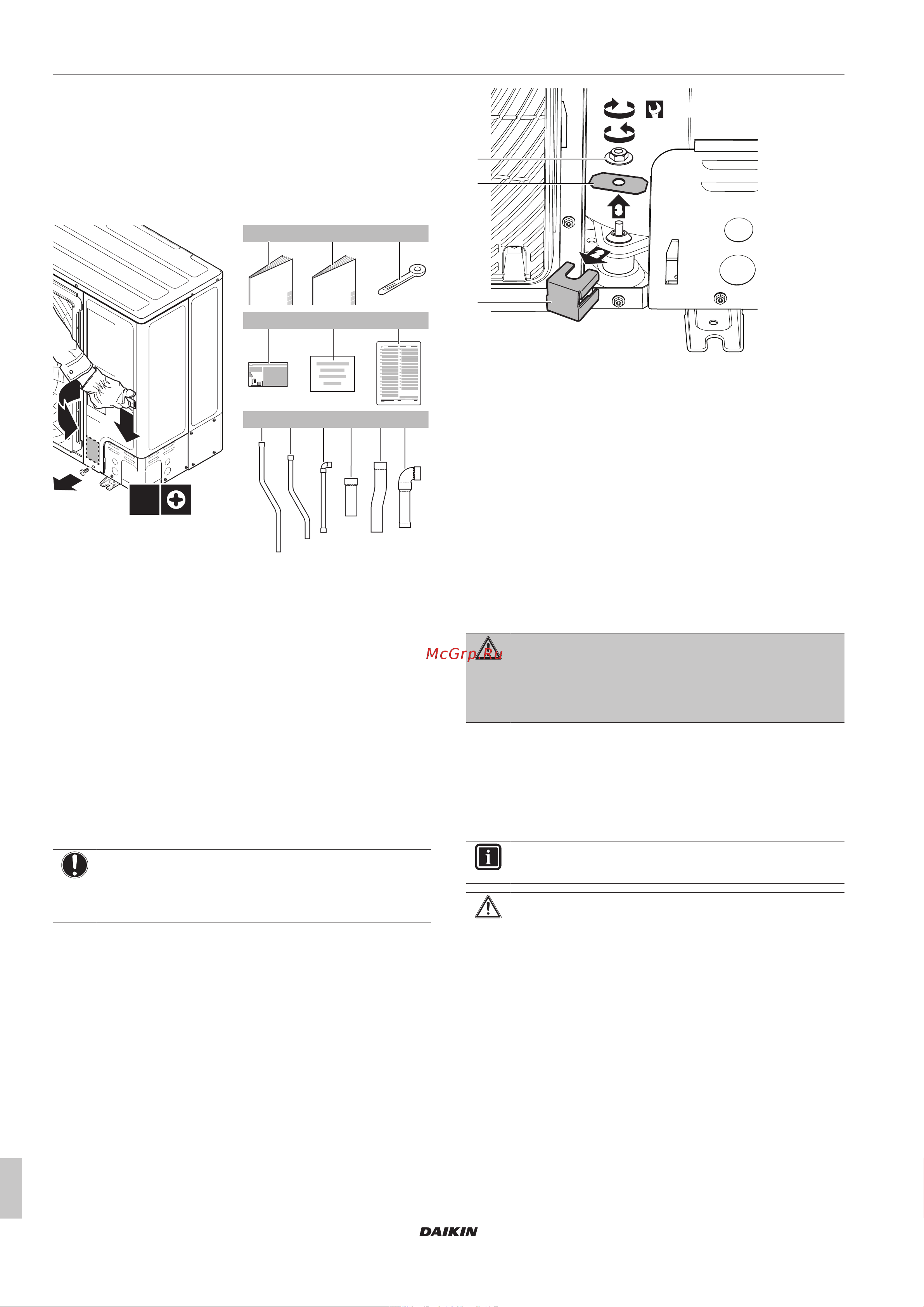

2 Информация о блоке
Руководство по монтажу
6
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573384-1 – 2019.04
2 Информация о блоке
2.1 Наружный агрегат
2.1.1 Для снятия аксессуаров с наружного
агрегата
1×
1
2
3
1× 2×
b
1×
a c
1×
1×
d
e f
1×
1× 1× 1× 1× 1× 1×
g
h i j k l
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Кабельная стяжка
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Табличка с информацией о дополнительной заправке
хладагента
f Приложение (LOT21)
g Трубки трубопровода жидкого хладагента (длинные)
h Трубки трубопровода жидкого хладагента (короткие)
i Трубки трубопровода жидкого хладагента (с изгибом)
j Трубки трубопровода газообразного хладагента
(короткие)
k Трубки трубопровода газообразного хладагента
(длинные)
l Трубки трубопровода газообразного хладагента (с
изгибом)
2.2 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочная распорка предназначена для защиты
блока во время транспортировки. Во время монтажа распорку
нужно убрать.
(10 N·m)
a
c
b
4
1
2
3
a Гайка
b Транспортировочная распорка
c Прокладка
1 Снимите гайку (a) с крепежного болта компрессора.
2 Снимите и выбросьте транспортировочную распорку (b).
3 Снимите и выбросьте прокладку (c).
4 Установив гайку (a) на крепежный болт компрессора,
затяните ее с моментом 10Н•м.
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
4 Монтаж
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
