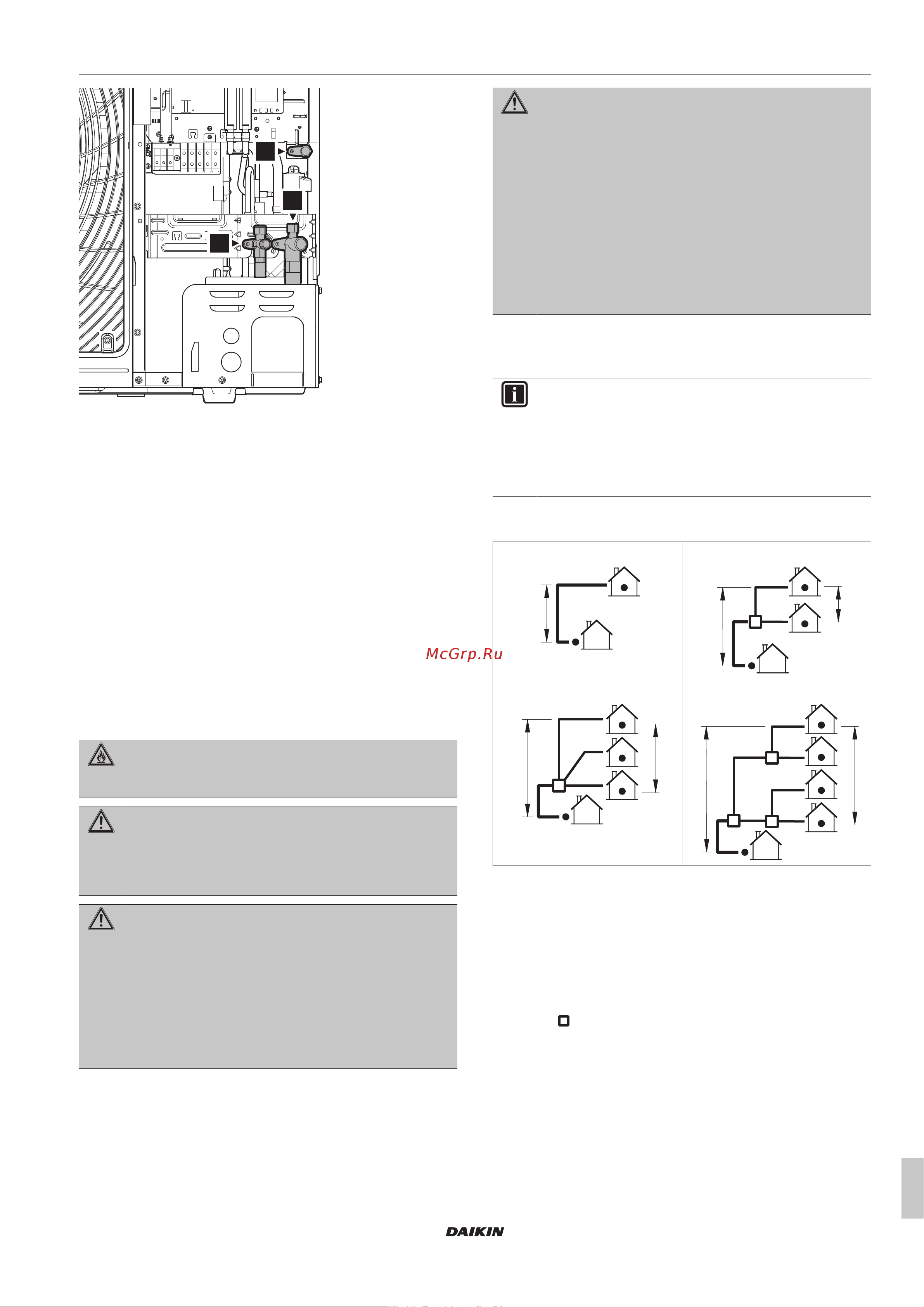

Монтаж
Руководство по монтажу
11
RZAG71~140N7V1+Y1
Sky Air Alpha-series
4P573382-1 – 2019.04
b
c
a
a Внутреннее сервисное отверстие
b Запорный вентиль с сервисным отверстием
(трубопровод жидкого хладагента)
c Запорный вентиль с сервисным отверстием
(трубопровод газообразного хладагента)
Полная перезаправка системы хладагентом, как правило,
подразделяется на следующие этапы:
1 Определение количества хладагента для заправки.
2 Заправка хладагентом.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
4.4.2 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R32
Значение потенциала глобального потепления (GWP): 675
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в
элементах контура хладагента и подвергать их
воздействию огня.
▪ НЕ допускается применение любых чистящих
средств или способов ускорения разморозки,
помимо рекомендованных изготовителем.
▪ Учтите, что хладагент, которым заправлена
система, запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
4.4.3 Меры предосторожности при заправке
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
4.4.4 Обозначения: L1~L7, H1, H2
Спаренный вариант
(a)
H1
L1
Двойной вариант
(a)
H1
H2
L1
L2
L3
Тройной вариант
(a)
L2
L3
L4
H1
H2
L1
Двойной спаренный вариант
(a)
H1
H2
L1
L2
L3
L4
L5
L6
L7
(a) Имеется в виду, что самая длинная линия на
иллюстрации соответствует самой длинной из
имеющихся труб, а самый блок, расположенный на
рисунке выше остальных – самому
высокорасположенному из имеющихся блоков.
L1 Главный трубопровод
L2~L7 Ответвление
H1 Перепад высот между внутренним блоком,
установленным выше остальных, и наружным блоком
H2 Перепад высот между внутренними блоками,
установленными выше и ниже остальных
Комплект для разветвления трубопроводов хладагента
