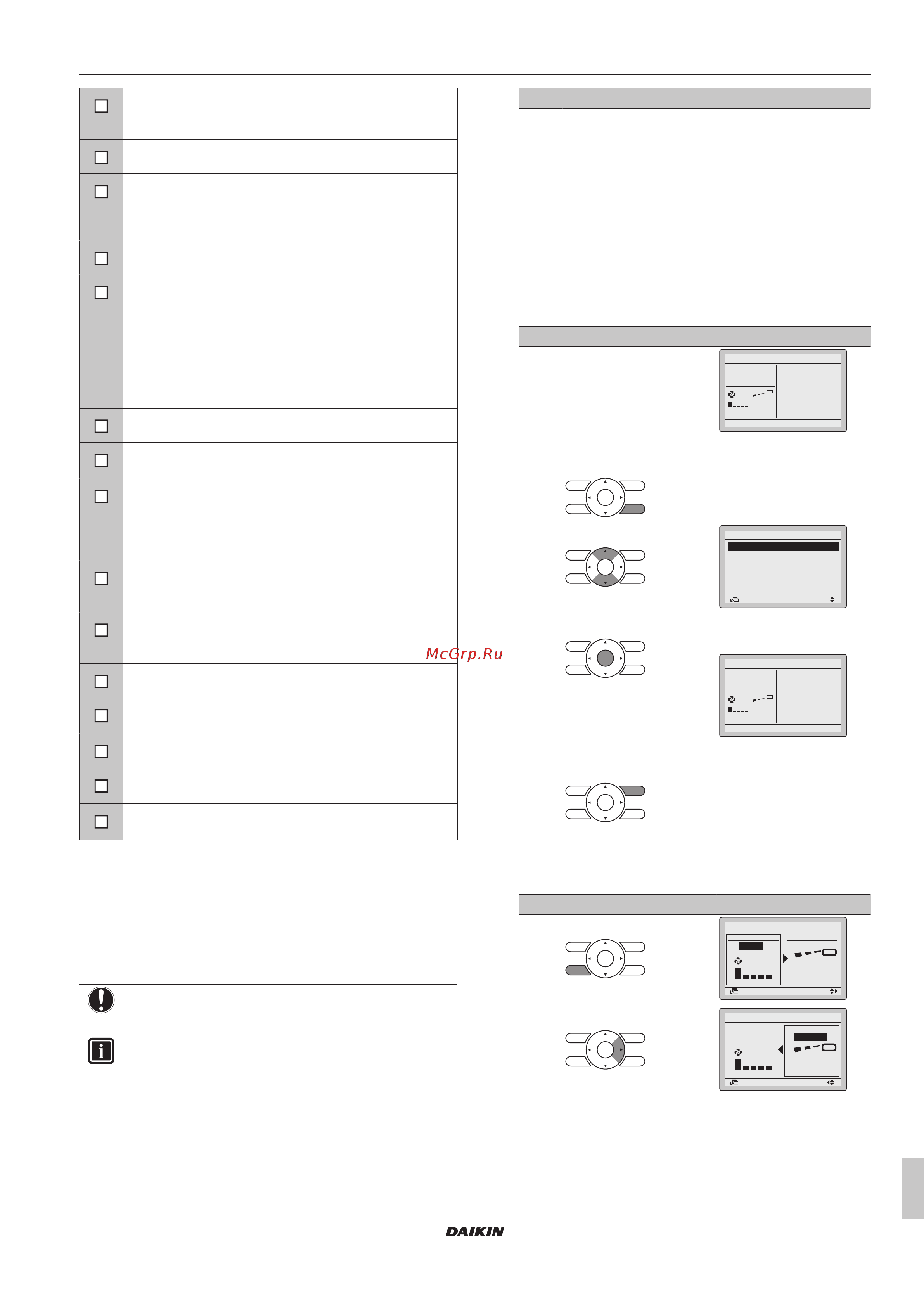

![Daikin RZAG125N7V1B [17/24] Порядок выполнения пробного запуска](/views2/1769548/page17/bg11.png)
Пусконаладка
Руководство по монтажу
17
RZAG71~140N7V1+Y1
Sky Air Alpha-series
4P573382-1 – 2019.04
Полностью изучены инструкции по монтажу как
описано в руководстве по применению для
установщика.
Правильно ли смонтированы внутренние блоки.
Если применяется беспроводной пользовательский
интерфейс: Установлена ли декоративная панель
внутреннего блока с инфракрасным приемным
устройством.
Наружный агрегат установлен правильно.
Проложена ли указанная далее проводка на месте в
соответствии с настоящим документом и с
действующим законодательством:
▪ Между местной электрической сетью и наружным
блоком
▪ Между наружным и внутренним (главным) блоками
▪ Между внутренними блоками
НЕТ ли потерянных фаз или перефазировки.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
В норме ли сопротивление изоляции компрессора.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
5.2 Порядок выполнения пробного
запуска
Изложенный здесь порядок относится только к
пользовательскому интерфейсу BRC1E52 или BRC1E53. Если
используется любой другой пользовательский интерфейс, см.
руководство по его установке.
ПРИМЕЧАНИЕ
Прерывать пробный запуск нельзя.
ИНФОРМАЦИЯ
Подсветка. Пользовательский интерфейс можно
включать и выключать без подсветки. Любое другое
действие выполняется с включенной подсветкой.
После нажатия любой кнопки подсветка будет работать
примерно 30секунд.
1 Выполните подготовительные действия.
№ Действие
1 Откройте запорные вентили трубопроводов
жидкого и газообразного хладагента, сняв колпачок
и повернув шток торцевым гаечным ключом против
часовой стрелки до упора.
2 Во избежание поражения током закройте
сервисную крышку.
3 Для защиты компрессора обязательно включите
питание не менее чем за 6часов до начала
операции.
4 С пользовательского интерфейса переведите блок
в режим работы на охлаждение.
2 Пробный запуск
№ Действие Результат
1 Откройте главное меню.
Охлажд.
Уставка
28°C
2 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
3 Выберите Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
4 Нажмите. Из главного меню
откроется окно Тест.
Охлажд.
Назад Задание параметра
Тест
5 Нажмите не позже, чем
через 10секунд.
Начнется пробный
запуск.
3 Проверьте состояние операции в течение 3минут.
4 Проверьте направление воздухотока (относится только к
внутренним блокам с воздушными заслонками).
№ Действие Результат
1 Нажмите.
Назад Задание параметра
Назад Настройка
Позиция 0
Низкая
Скорость/направление
Скорость Направлен.
2 Выберите Позиция 0.
Назад Задание параметра
Назад Настройка
Скорость/направление
Скорость Направлен.
Низкая
Позиция 0
