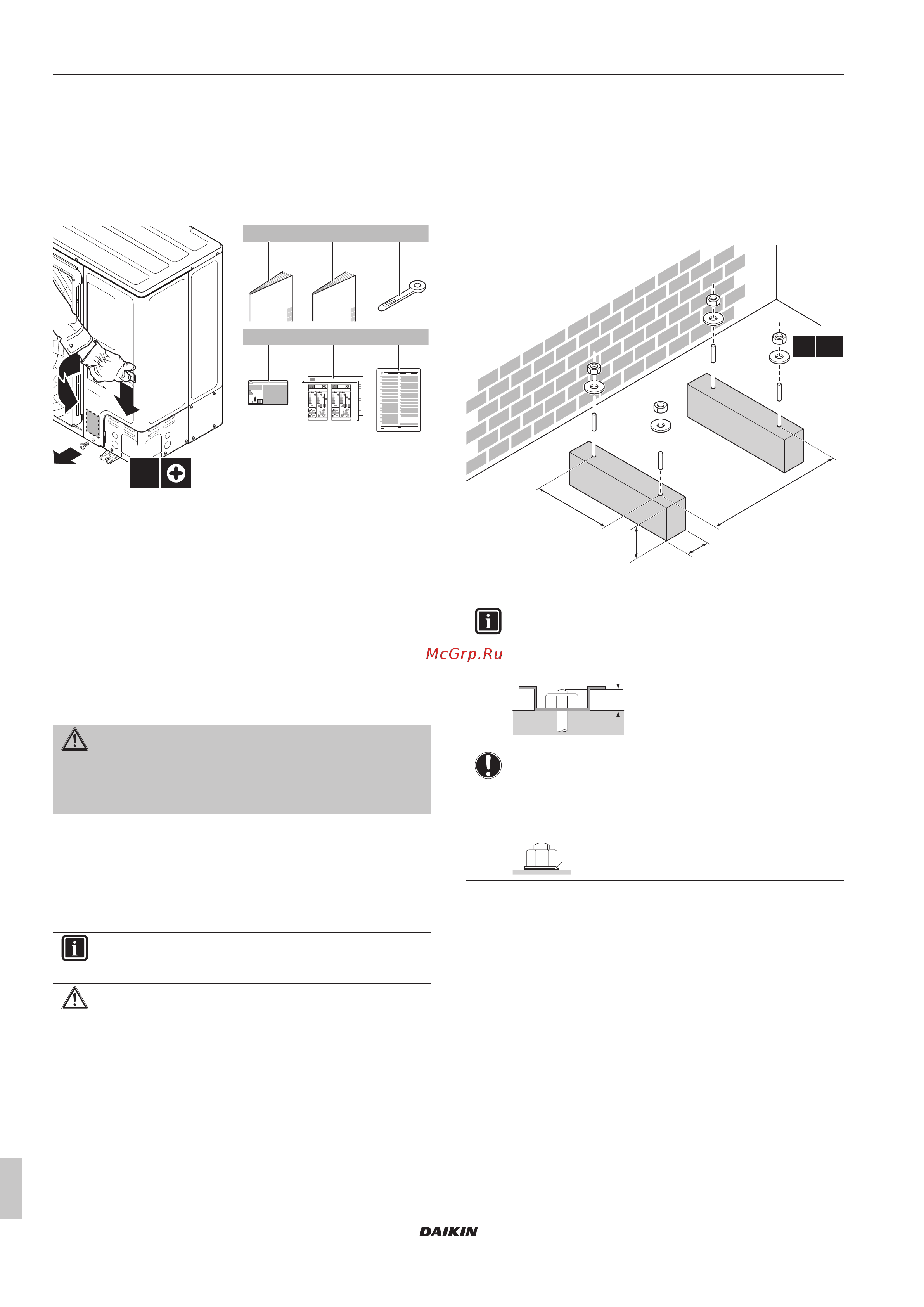

Информация о блоке
Руководство по монтажу
6
RZAG71~140N7V1+Y1
Sky Air Alpha-series
4P573382-1 – 2019.04
2 Информация о блоке
2.1 Наружный агрегат
2.1.1 Для снятия аксессуаров с наружного
агрегата
1×
1
2
3
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1× 2×
b
1×
a c
1×
1×
d
e f
1×
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Кабельная стяжка
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Маркировка энергоэффективности
f Приложение (LOT21)
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
4 Монтаж
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
758
485
(480-490)
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
