3
1
3
• Сплит-система Sky Air • Наружные блоки
10
• Наружные блоки • R-410A • RZQS71-100B7V3B

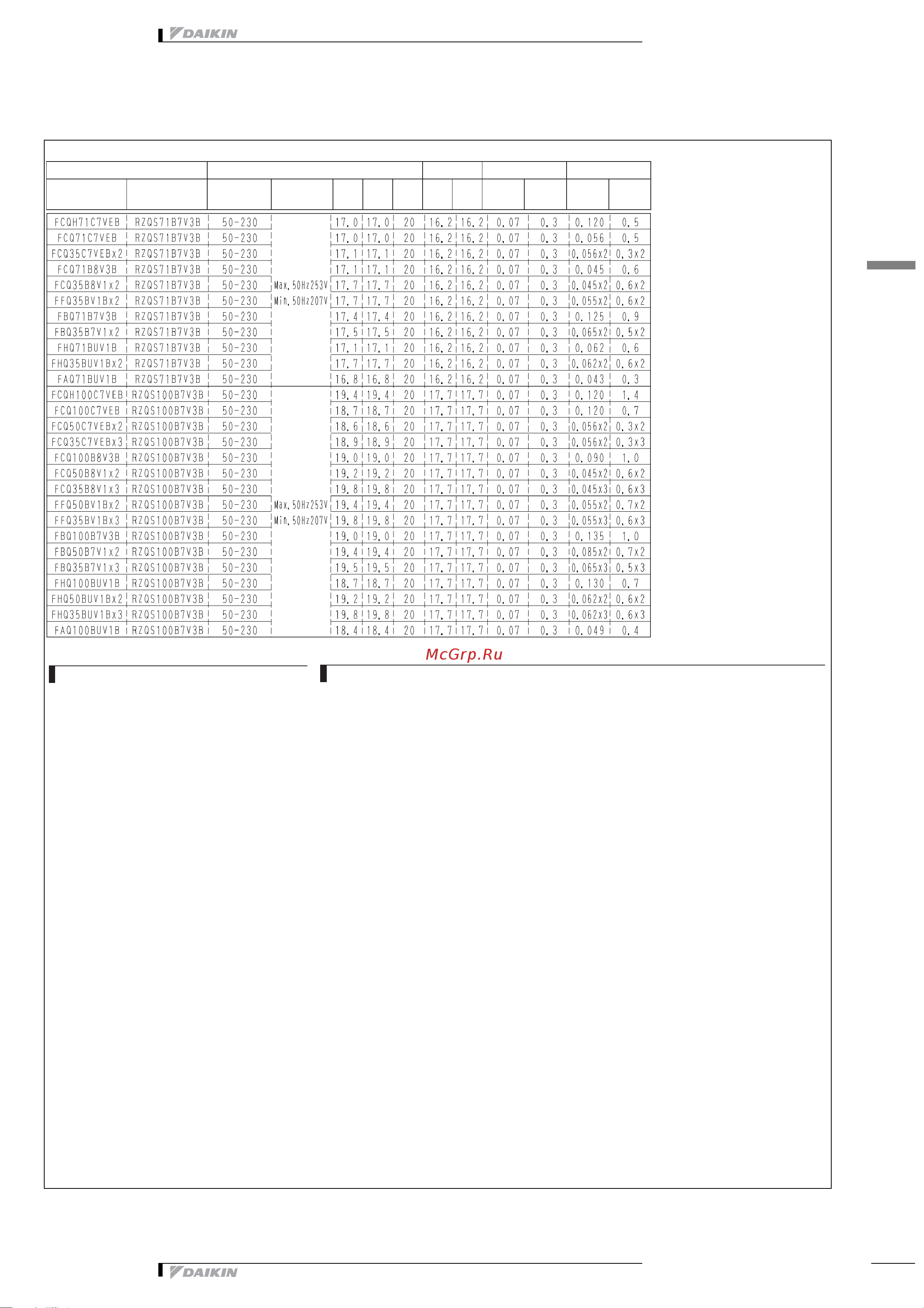

3 Электрические параметры
ОБОЗНАЧЕНИЯ
MCA : Мин. ток цепи (A)
TOCA : Полный максимальный ток (A)
MFA : Макс. ток предохранителя
(См. Прим. 7) (A)
MSC : MSC означает макс. ток при пуске
компрессора. (A)
RLA : Ток номинальной нагрузки (A)
OFM : Двигатель вентилятора наружного блока (A)
IFM : Двигатель вентилятора внутреннего блока
FLA : Ток полной нагрузки
kW : Номинальная мощность двигателя
вентилятора (kW)
3D055645A
RZQS71-100BV3
Комбинация блоков Электропитание Компр. OFM IFM
Внутренний
блок
Наружный
блок
Гц-вольт
Диапазон
напряжений
MCA TOCA MFA MSC RLA kW FLA kW FLA
ПРИМЕЧАНИЯ
1RLAоснован на следующих условиях:
Электропитание: 50Hz 230V
Охлаждение
Температура воздуха в помещении 27°CDB/19°CWB
Температура наружного воздуха 35°CDB
2 TOCA означает полное значение каждой группы OC
3 Диапазон напряжений
Блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клеммы блока,
находится в пределах указанного диапазона
4 Максимально допустимый разбаланс напряжений между фазами составляет 2%
5MCAявляется максимальным входным током., MFA является мощностью, которую может принять MCA
(следующий более низкий стандартный номинальный ток предохранителя мин.15A)
6 Размер проводов выбирается по большему значению MCA или TOCA.
7 MFA используется для выбора автоматического выключателя и выключатель цепи при замыкании на землю (прерыватель утечек на
землю)
8 Более подробно условные соединения приведены на сайте http://extranet.daikineurope.com, выберите. ’’E-Data Books’’. Затем щелкните на
наименование нужного документа.
Обогрев
Температура внутри помещения 20.0°CDB
Температура наружного воздуха 7.0°CDB/6.0°CWB
