3
1
5
• Сплит-система Sky Air • Наружные блоки
16
• Наружные блоки • R-410A • RZQS71-100B7V3B

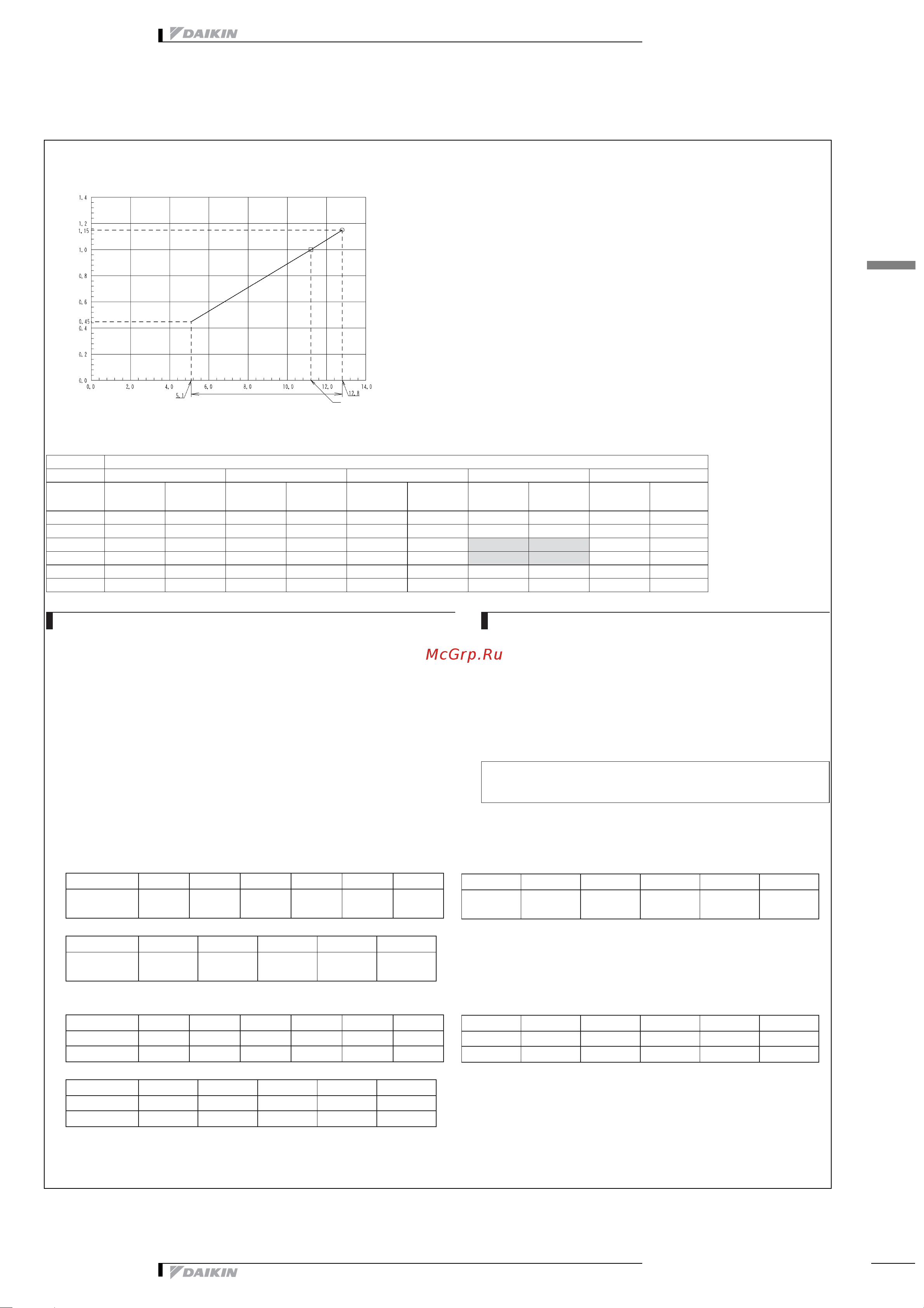

5 Таблицы мощности
5 - 3 Таблицы мощности, обогрев
RZQS100BV3 (Парная конфигурация + Двухблочная/трехблочная конфигурация)
Обогрев
Мощность обогрева
230V [50Hz]
Внутр.
Температура наружного воздуха (°CWB)
EDB −10 −50 6 10
(°C)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
16.O 7.91 1.07 8.66 1.12 9.41 1.17 11.2 0.92 12.1 0.97
18.O 7.90 1.11 8.65 1.16 9.39 1.22 11.2 0.96 12.1 1.01
20.0 7.89 1.15 8.64 1.21 9.38 1.27 11.2 1.00 12.1 1.05
21.O 7.89 1.17 8.63 1.23 9.38 1.29 11.2 1.02 12.1 1.07
22.O 7.88 1.20 8.63 1.26 9.37 1.32 11.2 1.04 12.0 1.09
24.0 7.87 1.24 8.62 1.30 9.36 1.36 11.2 1.08 12.0 1.13
3D055647A
ОБОЗНАЧЕНИЯ
AFR: Расход воздуха (m
3
/min)
BF: Коэффициент байпаса
EWB: Темп. смоч. термом. на входе (°CWB)
EDB: Темп. сух. термом. на входе (°CDB)
TC: Общая мощность охлаждения/обогрева (kW)
SHC: Мощность по ощутимому теплу (kW)
PI: Входная мощность (kW)
(двиг. вент-ра комп.+внутр.+наружн. блока)
CPI: Коэффициент входной мощности. (-)
Предостережение:
TC и SHC приведены в кВт
ПРИМЕЧАНИЯ
1.
Приведенные номинальные значения являются полезными мощностями,
включающими снижение из-за нагрева двигателя вентилятора внутреннего блока
2. Отметка j обозначает максимум при стандартных условиях.
Отметка Q обозначает номинальную мощность и номинальный коэффициент
входной мощности.
Однако максимальная мощности не гарантируется, кроме стандартных условий.
3. В таблицах отметка Q обозначает номинальную мощность и номинальный
коэффициент входной мощности.
4. Значение SHC зависит от каждой EWB и EDB
SHC*= SHC поправка для другой температуры сухого термометра
SHC* = 0.02 x AFR (m
3
/min.) x (1−BF) x (DB*−EDB)
Сложить SHC* с SHC.
5. Мощности основаны на следующих условиях:
Наружный воздух:85%отн.влажн. однако условием для номинальной мощности
является 7° CDB/6° CWB (обогрев)
Соответствующая длина труб с хладагентом :5m
Перепад уровня :0m
6. Коэффициент входной мощности выражается в процентах, когда номинальное
значение равно 1,00.
7. Значение имеет ошибку менее 5% в зависимости от типа внутреннего блока.
8. Мощность обогрева включает снижение замораживания.
9. Расход воздуха и BF приведены в таблице ниже.
(Парная конфигурация)
Модель FCQH100C FCQ100C FCQ100B FBQ100B FHQ100B FAQ100B
AFR
(BF)
32.5
(0.17)
23.5
(0.16)
28
(0.16)
27
(0.20)
24
(0.14)
23
(0.10)
(Трехблочная конфигурация)
Модель FCQ35Cx3 FCQ35Bx3 FFQ35x2 FBQ35x3 FHQ35x3
AFR
(BF)
10.5x3
(0.28x3)
14x3
(0.16x3)
10x3
(0.25x3)
11.5x3
(0.15x3)
13x3
(0.2x3)
10. Номинальная входная мощность каждой модели представлена в таблице ниже.
(Парная конфигурация)
Модель FCQH100C FCQ100C FCQ100B FBQ100B FHQ100B FAQ100B
Охлаждение 3.56 3.83 3.83 3.83 4.15 4.08
Обогрев 3.28 3.47 3.47 3.47 3.99 3.73
(Трехблочная конфигурация)
Модель FCQ35Cx3 FCQ35Bx3 FFQ35Bx3 FBQ35Bx3 FHQ35Bx3
Охлаждение 3.83 3.83 3.83 3.83 4.15
Обогрев 3.65 3.65 3.54 3.58 3.99
Диапазон мощности
Номинальная точка
Мощность обогрева (kW)
Коэффициент входной
мощности. (-)
(Двухблочная конфигурация)
Модель FCQ50Cx2 FCQ50Bx2 FFQ50Bx2 FBQ50Bx2 FHQ50Bx2
AFR
(BF)
12.5x2
(0.21x2)
15x2
(0.16x2)
12x2
(0.16x2)
14x2
(0.15x2)
13x2
(0.1x2)
(Двухблочная конфигурация)
Модель FCQ50Cx2 FCQ50Bx2 FFQ50Bx2 FBQ50Bx2 FHQ50Bx2
Охлаждение
3.83 3.83 3.83 3.83 4.15
Обогрев 3.65 3.65 3.54 3.58 3.99
