3
1
5
• Сплит-система Sky Air • Наружные блоки
18
• Наружные блоки • R-410A • RZQ71-140C7V1B

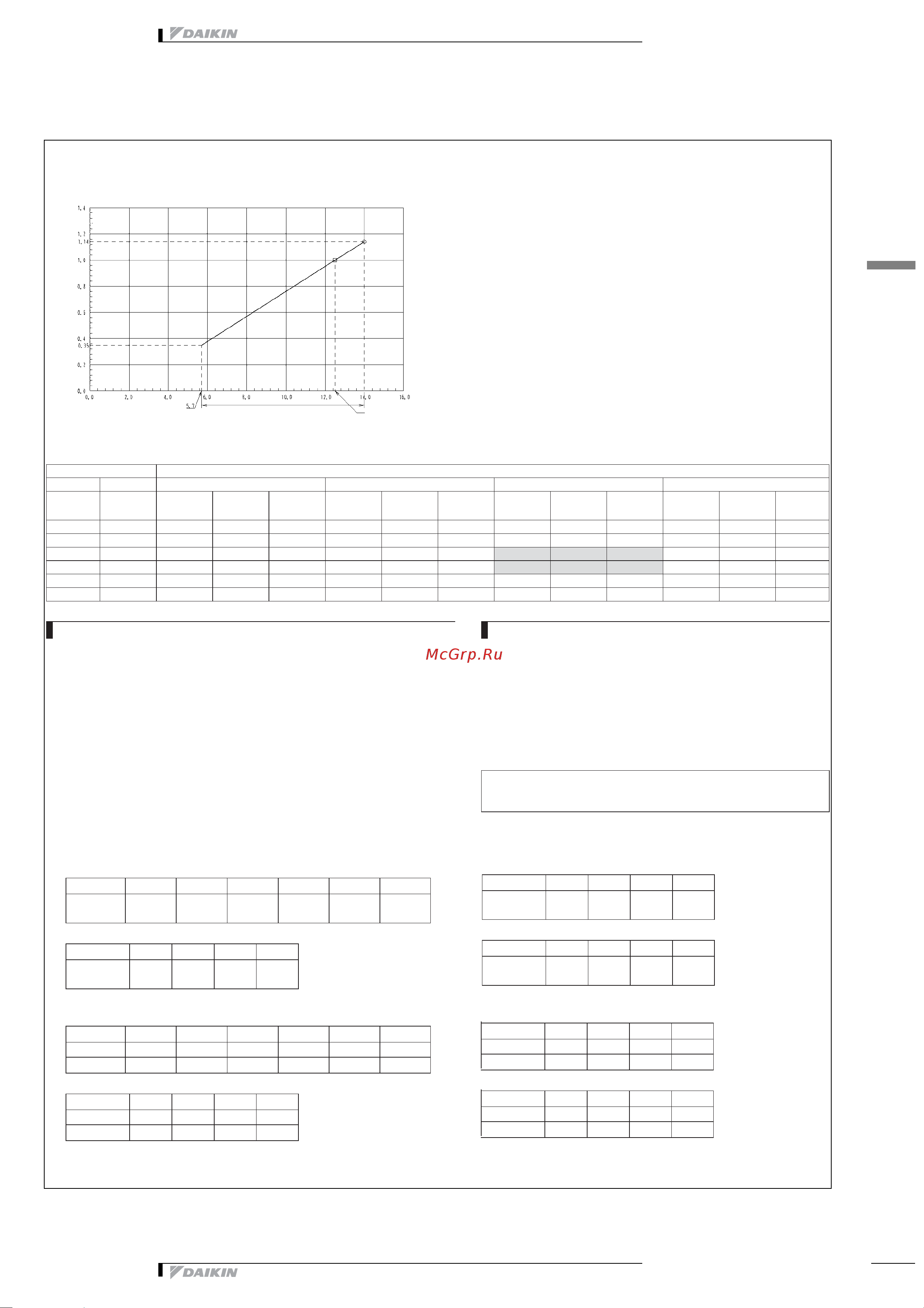

5 Таблицы мощности
5 - 2 Таблицы мощности, охлаждение
RZQ125C (Парная конфигурация + Двухблочные/трехблочные/двойные двухблочные конфигурации)
Охлаждение
Мощность охлаждения 230V [50Hz]
Внутр. Температура наружного воздуха (°CDB)
EWB EDB 25 30 35 40
(°C) (°C)
TC
(kW)
SHC
(kW)
CPI
(-)
TC
(kW)
SHC
(kW)
CPI
(-)
TC
(kW)
SHC
(kW)
CPI
(-)
TC
(kW)
SHC
(kW)
CPI
(-)
16.0 22 11.4 7.73 0.76 11.4 7.81 0.89 11.7 8.14 0.99 11.3 7.90 1.09
18.0 25 13.1 8.48 0.83 12.7 8.32 0.91 12.2 8.12 1.00 11.8 7.88 1.10
19.0 27 13.3 8.45 0.84 12.9 8.29 0.91 12.5 8.09 1.00 12.0 7.86 1.10
19.5 27 13.5 8.44 0.84 13.1 8.28 0.91 12.6 8.08 1.00 12.1 7.85 1.10
22.0 30 14.2 8.33 0.85 13.8 8.18 0.92 13.3 7.99 1.01 12.8 7.76 1.11
24.0 32 14.7 8.21 0.85 14.3 8.06 0.93 13.8 7.88 1.02 13.3 7.67 1.12
3D057298
ОБОЗНАЧЕНИЯ
AFR: Расход воздуха (m
3
/min)
BF: Коэффициент байпаса
EWB: Темп. смоч. термом. на входе (°CWB)
EDB: Темп. сух. термом. на входе (°CDB)
TC: Общая мощность охлаждения/обогрева (kW)
SHC: Мощность по ощутимому теплу (kW)
PI: Входная мощность (kW)
(двиг. вент-ра комп.+внутр.+наружн. блока)
CPI: Коэффициент входной мощности.(-)
Предостережение:
TC и SHC приведены в кВт
ПРИМЕЧАНИЯ
1.
Приведенные номинальные значения являются полезными мощностями, включающими
снижение из-за нагрева двигателя вентилятора внутреннего блока
2. Отметка j обозначает максимум при стандартных условиях.
Отметка Q обозначает номинальную мощность и номинальный коэффициент входной
мощности.
Однако максимальная мощности не гарантируется, кроме стандартных условий.
3. В таблицах отметка Q обозначает номинальную мощность и номинальный
коэффициент входной мощности.
4. Значение SHC зависит от каждой EWB и EDB
SHC*= SHC поправка для другой температуры сухого термометра
SHC* = 0.02 x AFR (m
3
/min.) x (1−BF) x (DB*−EDB)
Сложить SHC* с SHC.
5. Мощности основаны на следующих условиях:
Наружный воздух:85%отн.влажн. однако условием для номинальной мощности
является 7° CDB/6° CWB (обогрев)
Соответствующая длина труб с хладагентом :5m
Перепад уровня :0m
6. Коэффициент входной мощности выражается в процентах, когда номинальное
значение равно 1,00.
7. Значение имеет ошибку менее 5% в зависимости от типа внутреннего блока.
8. Мощность обогрева включает снижение замораживания.
9. Расход воздуха и BF приведены в таблице ниже.
Парная конфигурация
Модель FCQH125C FCQ125C FBQ125 FHQ125 FUQ125 FDQ125
AFR
(BF)
32.5
(0.19)
27.5
(0.19)
35
(0.14)
30
(0.13)
32
(0.07)
45
(0.25)
Двухблочная конфигурация
Модель FCQ60Cx2 FFQ60x2 FBQ60x2 FHQ60x2
AFR
(BF)
13.5x2
(0.21x2)
15x2
(0.11x2)
19x2
(0.11x2)
17x2
(0.2x2)
10.
Номинальная входная мощность каждой модели представлена в таблице ниже.
Парная конфигурация
Модель FCQH125C FCQ125C FBQ125 FHQ125 FUQ125 FDQ125
Охлаждение
3.70 3.88 3.97 4.45 4.15 4.15
Обогрев
3.57 3.95 3.98 4.36 4.33 3.67
Двухблочная конфигурация
Модель FCQ60Cx2 FFQ60x2 FBQ60x2 FHQ60x2
Охлаждение
4.08 4.12 4.18 4.45
Обогрев
4.16 4.25 4.19 4.59
Диапазон мощности
Номинальная точка
Мощность охлаждения
Коэффициент входной
мощности. (-)
Трехблочная конфигурация
Модель FCQ50Cx3 FFQ50x3 FBQ35x3 FHQ50x3
AFR
(BF)
12.5x3
(0.21x3)
12x3
(0.16x3)
14x3
(0.15x3)
13x3
(0.1x3)
Двойная двухблочная конфигурация
Модель FCQ35Cx4 FFQ35x4 FBQ35x4 FHQ35x4
AFR
(BF)
10.5x4
(0.28x4)
10x4
(0.25x4)
11.5x4
(0.15x4)
13x4
(0.2x4)
Трехблочная конфигурация
Модель FCQ50Cx3 FFQ50x3 FBQ50x3 FHQ50x3
Охлаждение
4.08 4.12 4.18 4.45
Обогрев
4.16 4.25 4.19 4.59
Двойная двухблочная конфигурация
Модель FCQ35Cx4 FFQ35x4 FBQ35x4 FHQ35x4
Охлаждение
4.08 4.12 4.18 4.45
Обогрев
4.16 4.25 4.19 4.59
