Humminbird 757c Combo [11/59] Вид окна сонара с увеличением sonar zoom view
![Humminbird 786ci Chartplotter [11/59] Вид окна сонара с увеличением sonar zoom view](/views2/1769922/page11/bgb.png)
Инверсный (Inverse). В этом режиме слабые сигналы
отображаются более тѐмными точками, а сильные
сигналы – более светлыми. Позволяет отчѐтливо видеть
на экране слабые сигналы.
ID Структуры (Structure ID
®
) В этом режиме слабые
сигналы отображаются более светлыми точками, а
сильные сигналы – более тѐмными. Позволяет
отчѐтливо видеть на экране сильные сигналы.

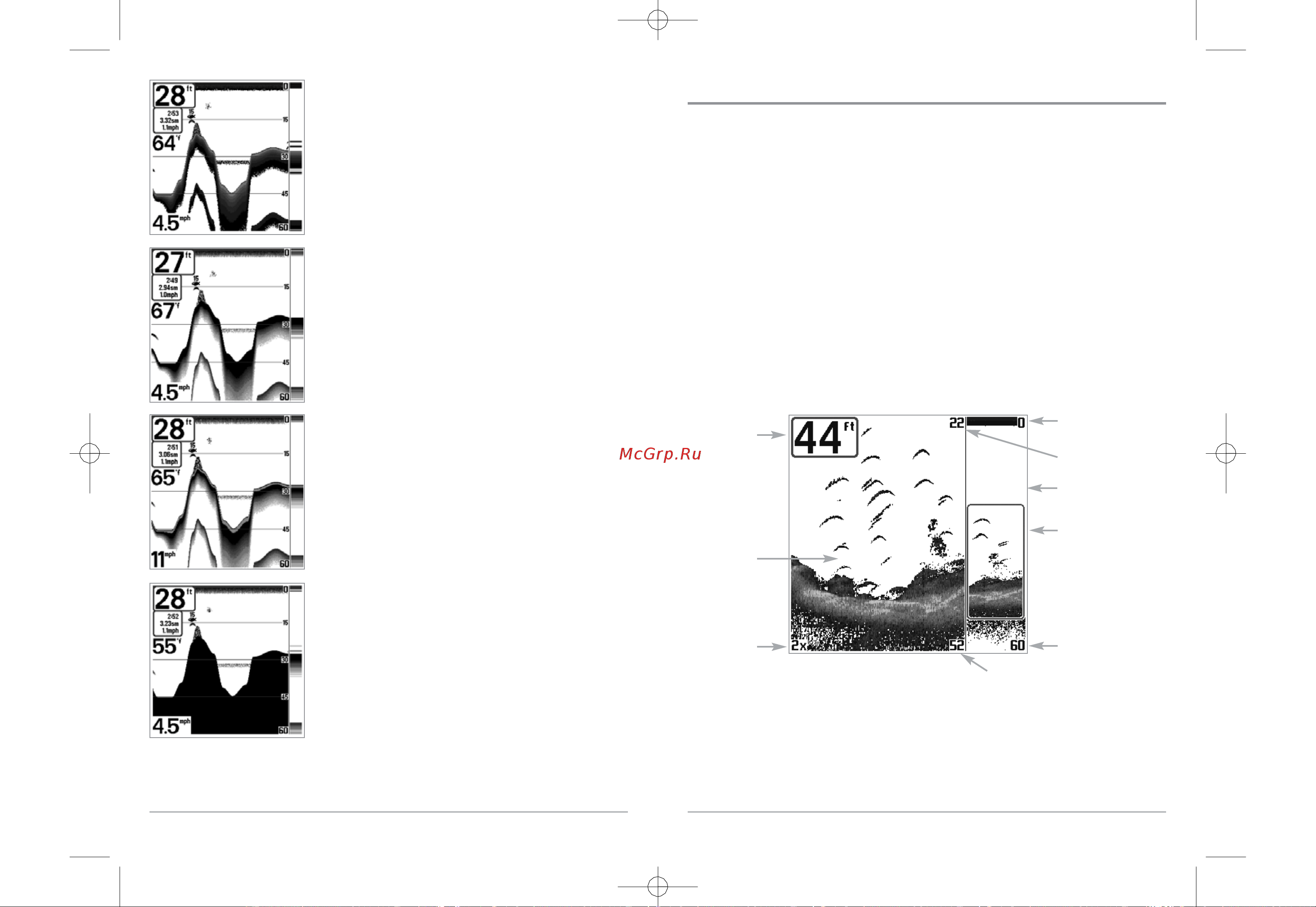

Вид окна сонара с увеличением (Sonar Zoom View)
Этот режим увеличивает возможность экрана различать сигналы от объектов,
расположенных очень близко друг к другу, например, если рыба стоит близко ко дну
или какой-либо придонной структуре. В режиме увеличения экран дисплея
разделяется, чтобы показать стандартную картинку справа, а увеличенное
изображение – слева.
По мере изменения глубины, увеличенное изображение автоматически обновляется,
чтобы продолжать показывать изображение дна. Квадрат предварительного
увеличения показывает, где увеличиваемая зона находится по отношения к общей
картинке. В нижнем левом углу указан уровень увеличения. Его можно изменять в
зависимости от условий (см. Меню X-Press: Кратность увеличения). Цифры
верхнего и нижнего уровня увеличения показывают осматриваемую глубину (на
картинке это – 22 и 52).
Слева вверху в цифровом виде отображается глубина дна. На экране увеличения
нельзя вывести в цифровом виде остальные данные: температуру воды, напряжение
питания и т.п.
Белая линия (WhiteLine
®
) – подсвечивает самые
сильные сигналы белым цветом, выделяя их. Позволяет
отчѐтливо видеть на экране линию дна.
Глубина
Вид окна сонара
Верхний диапазон глубины
Верхняя отметка глубины
увеличенной части
Весь диапазон
Чѐрное дно (Bottom Black) – отображает чѐрным цветом
все ниже линии дна, независимо от силы сигналов.
Позволяет отчѐтливо видеть высококонтрастную линию
дна. Остальные подводные объекты, рыба и водоросли
отображаются в режиме ID Структуры (Structure ID
®
)
Увеличенная
часть
Кратность
увеличения
Нижняя отметка
Окно просмотра
участка увеличения
Нижний диапазон
глубины
глубины увеличенной
части
13
14
