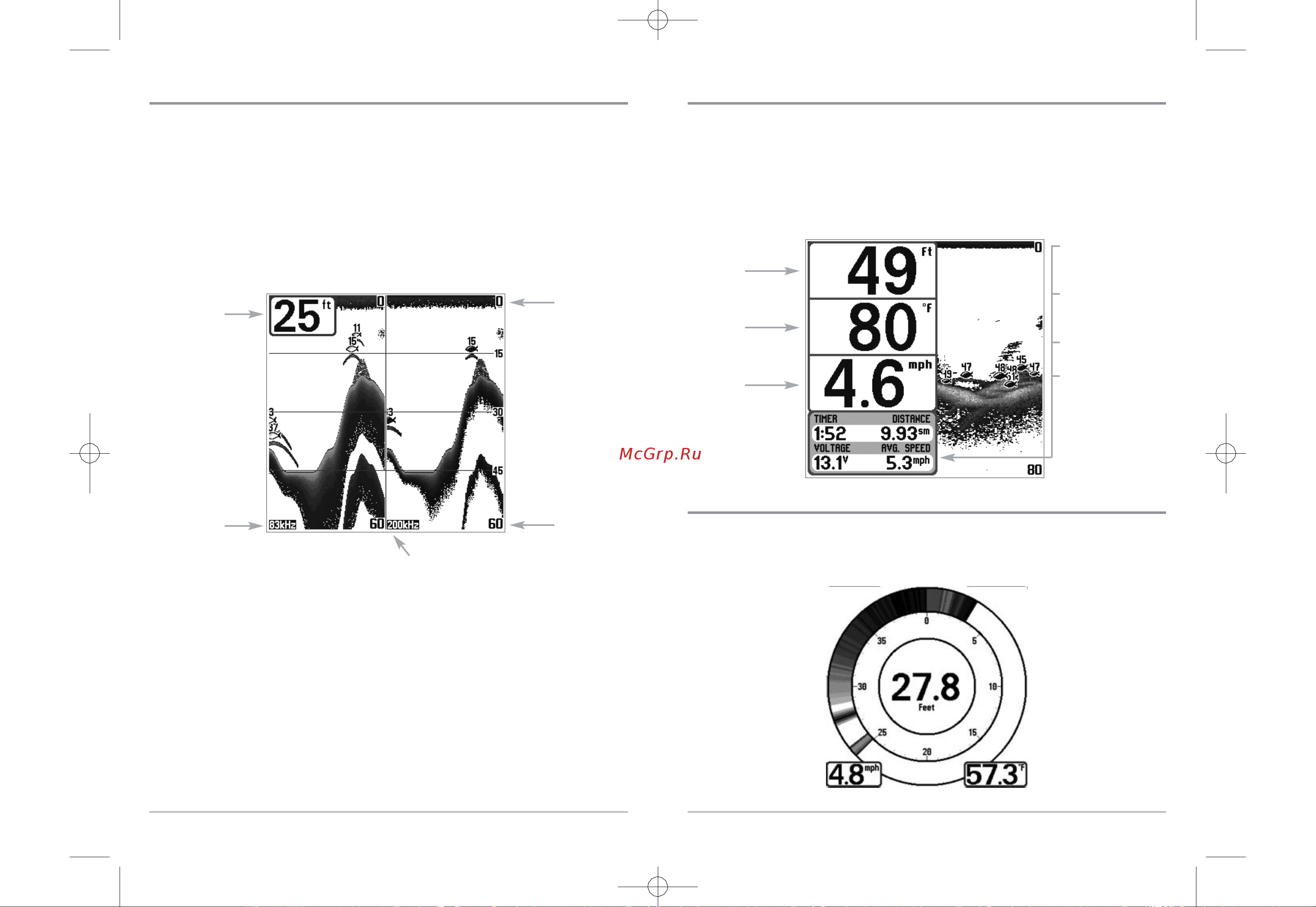

Вид экрана раздельных лучей (200/83 kHz)
Разделенный экран отображает данные широкого луча 83 кГц на левой стороне, а
данные узкого луча 200 кГц на правой стороне экрана. Вы можете использовать этот
экран для сравнения данных из узкого и широкого центральных лучей.
Слева вверху в цифровом виде отображается глубина дна. На экране увеличения
нельзя вывести в цифровом виде остальные данные: температуру воды, напряжение
питания и т.п.
Большие цифры (Big Digits View)
Экран с большими цифрами показывает цифровые данные в крупном, удобном для
чтения формате. Глубина будет показана всегда. Температура, скорость, сводная
информация о пройденном пути (Triplog – Путевой журнал) отображается, если
подсоединены соответствующие дополнительные устройства. Сводная информация о
пройденном пути включает пройденную дистанцию, среднюю скорость, общее время с
момента последней переустановки Путевого журнала. Отображение цифровых данных
на этом экране не настраивается
Большие цифры
Глубина
200
/
83 kHz
Верхний
диапазон
глубины
Глубина
Температура
Скорость
Таймер показывает время,
которое прошло с момента
последнего сброса счетчика
Дистанция дистанция пути с
момента последнего сброса
счетчика
Вольтаж - батареи
Средняя скорость sсредняя
скорость движения с момента
последнего сброса счетчика
83 kHz
данные сонара
200 kHz
данные сонара
Нижний
диапазон
глубины
Круговой экран «Флешер» (Circular Flasher View)
Экран «Флешера» отображает данные в реальном времени (RTS®), традиционно для
эхолотов такого вида. Глубина и температура присутствуют постоянно. Вид
отображения данного экрана изменить невозможно.
