Humminbird 757c Combo [6/59] Боковой обзор wideside
![Humminbird 717 [6/59] Боковой обзор wideside](/views2/1769922/page6/bg6.png)

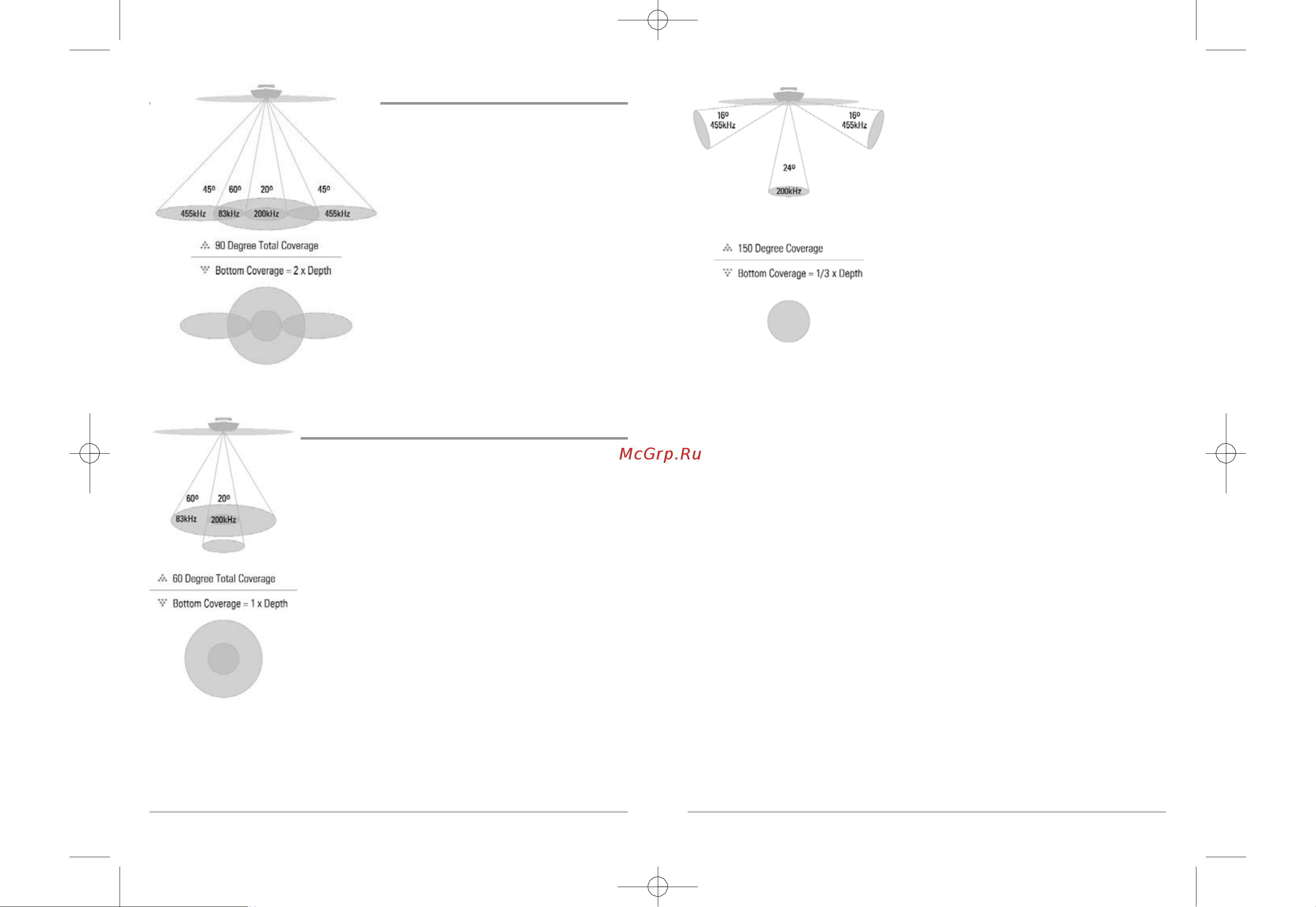

Четырехлучевой QuadraBeam™
Ваш эхолот (только модель 737)
использует датчик QuadraBeam с
исключительно широкой зоной охвата 90.
QuadraBeam с помощью двух смежных
лучей по 45/ 455 кГц (в сумме 90)
охватывает до 40 м. Эти боковые пучки
отображают рыбу и подводные структуры у
дна справа и слева от лодки. Для изучения
ситуации прямо под лодкой QuadraBeam
использует технологию DualBeam PLUS.
Это два луча (20/200 кГц и 60/83 кГц),
направленные строго вниз. Эта технология
оптимальна для наиболее точного
представления дна в узком луче, а также
рыбы и подводных структур в широкой
области охваченной широким лучом.
Двухлучевой DualBeam PLUS™
Ваш эхолот (только модель 727) используют двойной
датчик с двойной частотой 200/83 кГц DualBeam PLUS,
охватывающий область в диапазоне 60. Эта система
является оптимальной для подробнейшей детализации
дна с помощью узкого 20 пучка и обнаружения рыбы и
подводных структур с помощью широкого пучка 60.
Максимально достижимая глубина определяется такими
факторами как скорость лодки, сила волн, плотность дна,
солѐность воды и установка датчика. Все устройства,
работающие по принципу сонаров, обычно читают
большие глубины в пресной воде, чем в соленой
.
Боковой обзор WideSide®
( WideSide® датчик приобретается отдельно)
Ваш эхолот так же поддерживат датчик бокового
обзора WideSide®, который преобретается
отдельно. Это специальный датчик который
«видит» по сторонам от лодки рыбу и
препятствия в воде. Датчик WideSide® имеет три
направленных в разные стороны луча: вправо,
влево и перпендикулярно вниз под лодкой.
Нижний луч имеет частоту 200 kHz и конус
покрытия 24°. Этот луч обеспечивает
непрерывное считывание информации с дна.
Боковые лучи имеют частоту 455 kHz и 16° зону
покрытия. Боковые лучи работают независимо,
обеспечивая комфортный просмотр информации
о подводный объектах с каждой стороны от
Вашей лодки.
3
