11 | Конфигурирование
Справочное руководство для монтажника
60
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-3D – 2021.03
11 Конфигурирование
Содержание раздела
11.1 Настройка запрета перехода в режим экономии.............................................................................................................. 60
11.1.1 Активация запрета перехода в режим экономии ............................................................................................. 60
11.2 Тихий ночной режим ............................................................................................................................................................ 61
11.2.1 Включение тихого ночного режима ................................................................................................................... 61
11.3 Блокировка теплового режима ........................................................................................................................................... 61
11.3.1 Активация блокировки теплового режима........................................................................................................ 61
11.4 Функция энергосбережения в режиме ожидания ............................................................................................................ 62
11.4.1 Перевод оборудования в энергосберегающий режим ожидания ................................................................. 62
11.1 Настройка запрета перехода в режим экономии
Эта настройка блокирует прием командных сигналов с пользовательского
интерфейса. Настройка предназначена для отключения приема команд (на
переход в режим охлаждения/обогрева) с пользовательского интерфейса
внутренних блоков.
11.1.1 Активация запрета перехода в режим экономии
Предварительные условия: ОБЯЗАТЕЛЬНО отключите главный источник
электропитания.

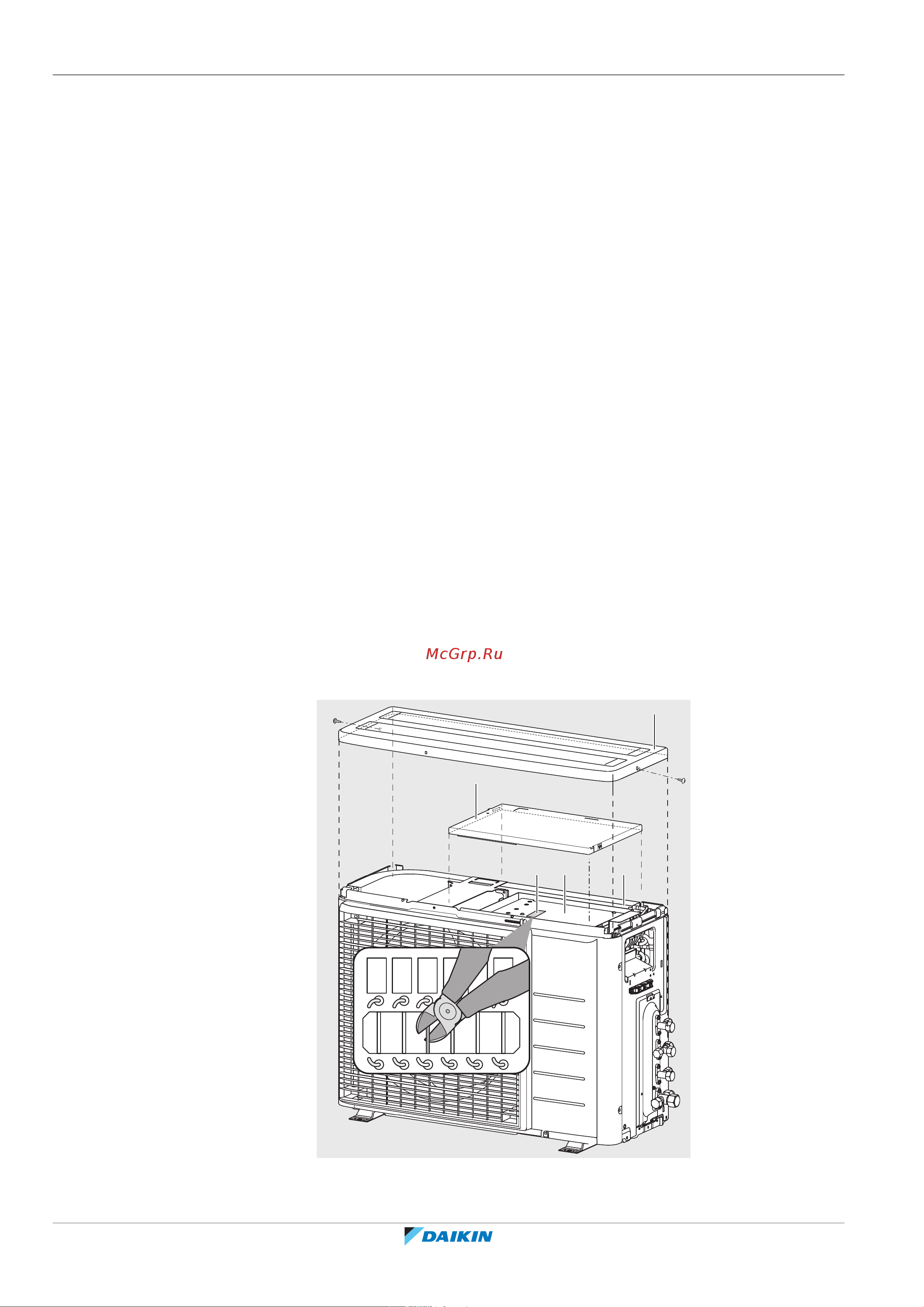

1 Снимите верхнюю панель с наружного блока (2 винта по бокам).
2 Сдвинув крышку распределительной коробки, снимите ее. Следите за
тем, чтобы не согнуть крюк распределительной коробки.
3 Срежьте перемычку (J23).
a
cde
b
J26
J24
J23
J6
J22
J8
a Верхняя панель
b Крышка распределительной коробки
c Распределительная коробка
