Daikin 3MXM40N2V1B8 [24/92] Информация о блоке
![Daikin 3MXM40N2V1B8 [24/92] Информация о блоке](/views2/1770025/page24/bg18.png)
4 | Информация о блоке
Справочное руководство для монтажника
24
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1C – 2020.08
1
2

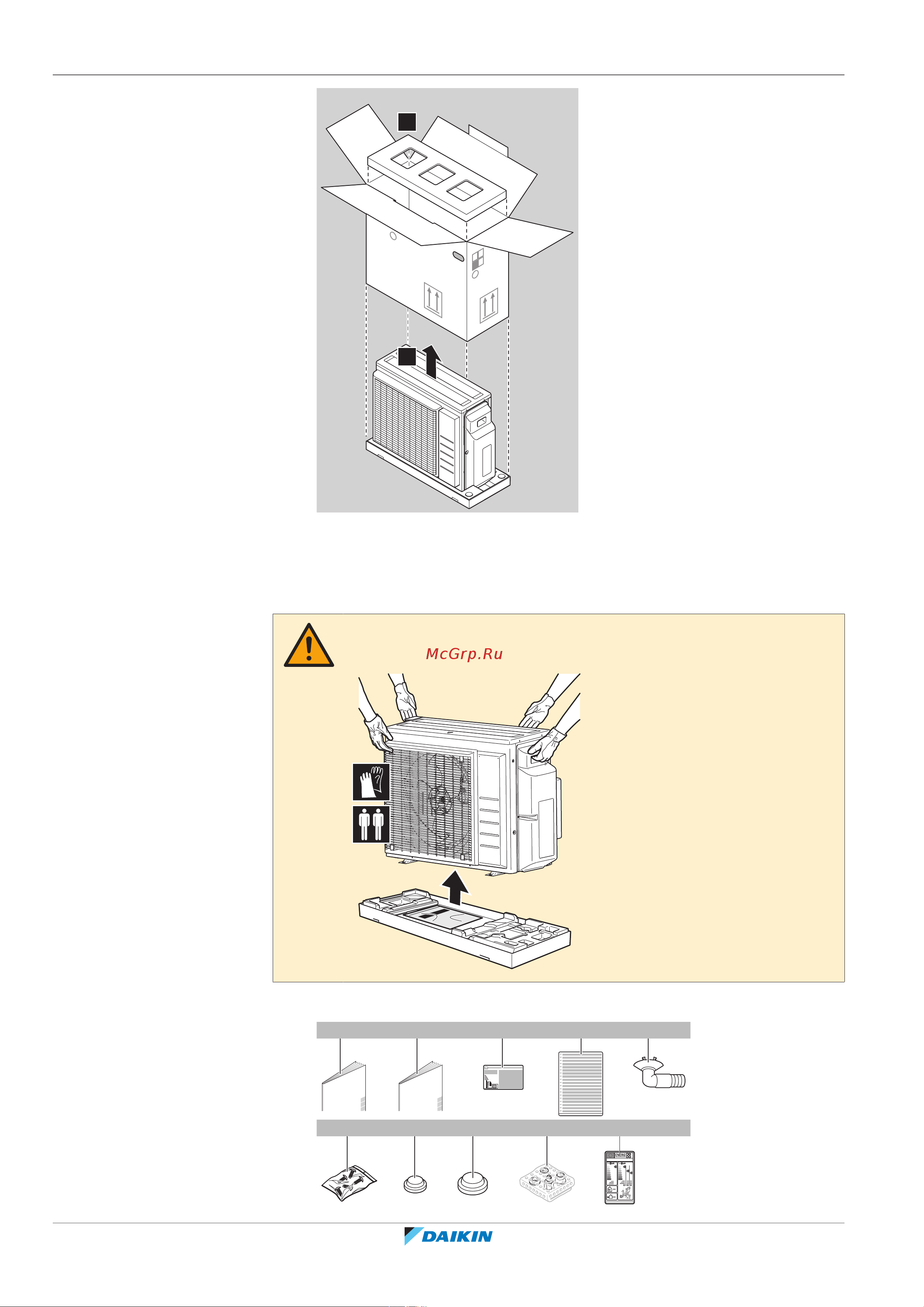

4.2.2 Для снятия аксессуаров с наружного агрегата
1 Поднимите наружный блок.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным блоком следует обращаться только следующим образом:
2 Извлеките принадлежности из нижней части упаковки.
1× 1× 1×
1×
6×
1×
a
1×
b c d e
3×
1×
1×
i j
g h
f
