6 | Монтаж агрегата
Справочное руководство для монтажника
31
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1C – 2020.08
b
c
a

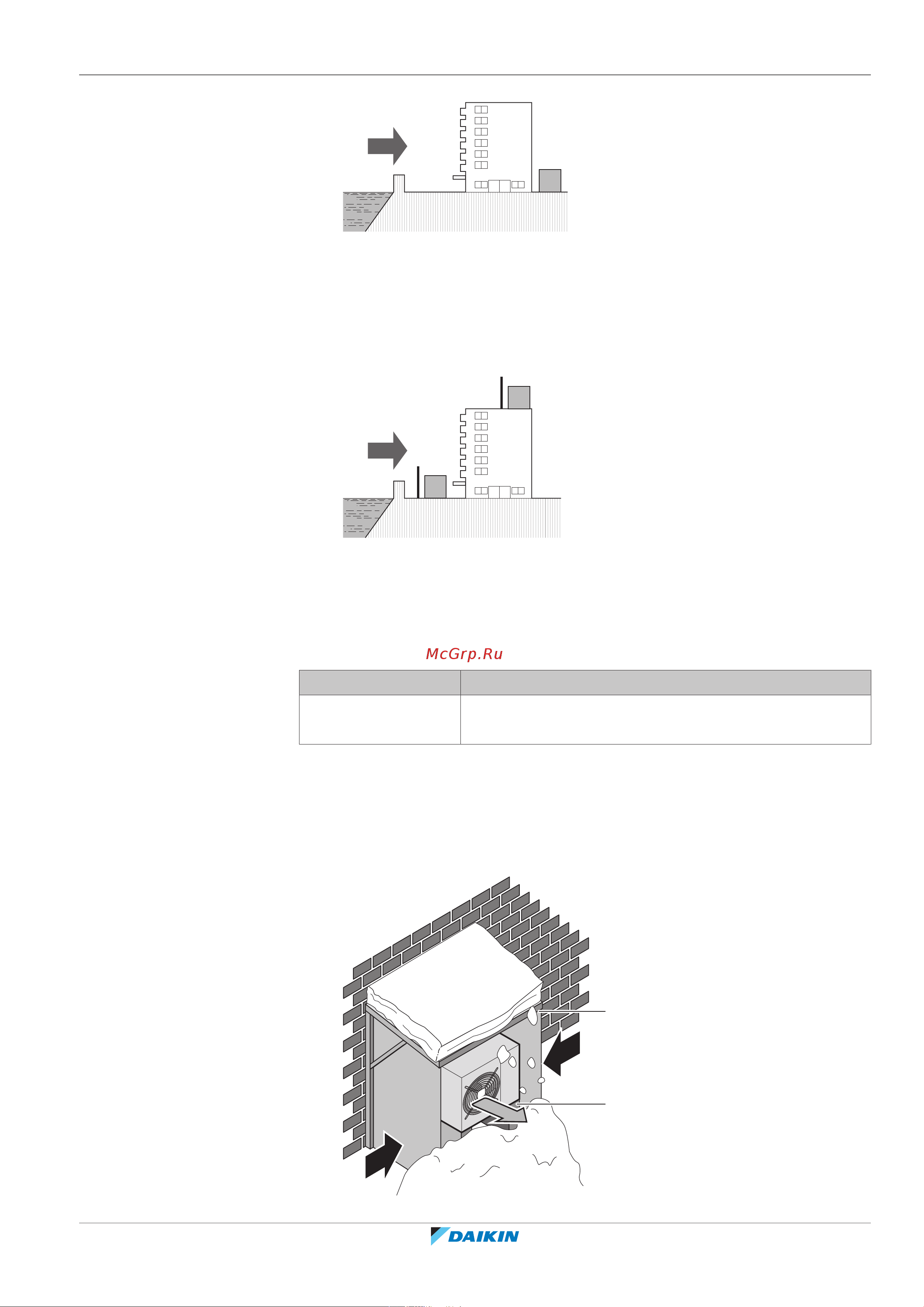

Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный блок рассчитан только на установку вне помещений и на
эксплуатацию при температуре окружающего воздуха в указанных далее
пределах:
Охлаждение Обогрев
–10~46°Cпо сухому
термометру
–15~24°Cпо сухому термометру
6.1.2 Дополнительные требования к месту установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также предусмотреть,
чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
