7 | Монтаж трубопроводов
Справочное руководство для монтажника
42
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05

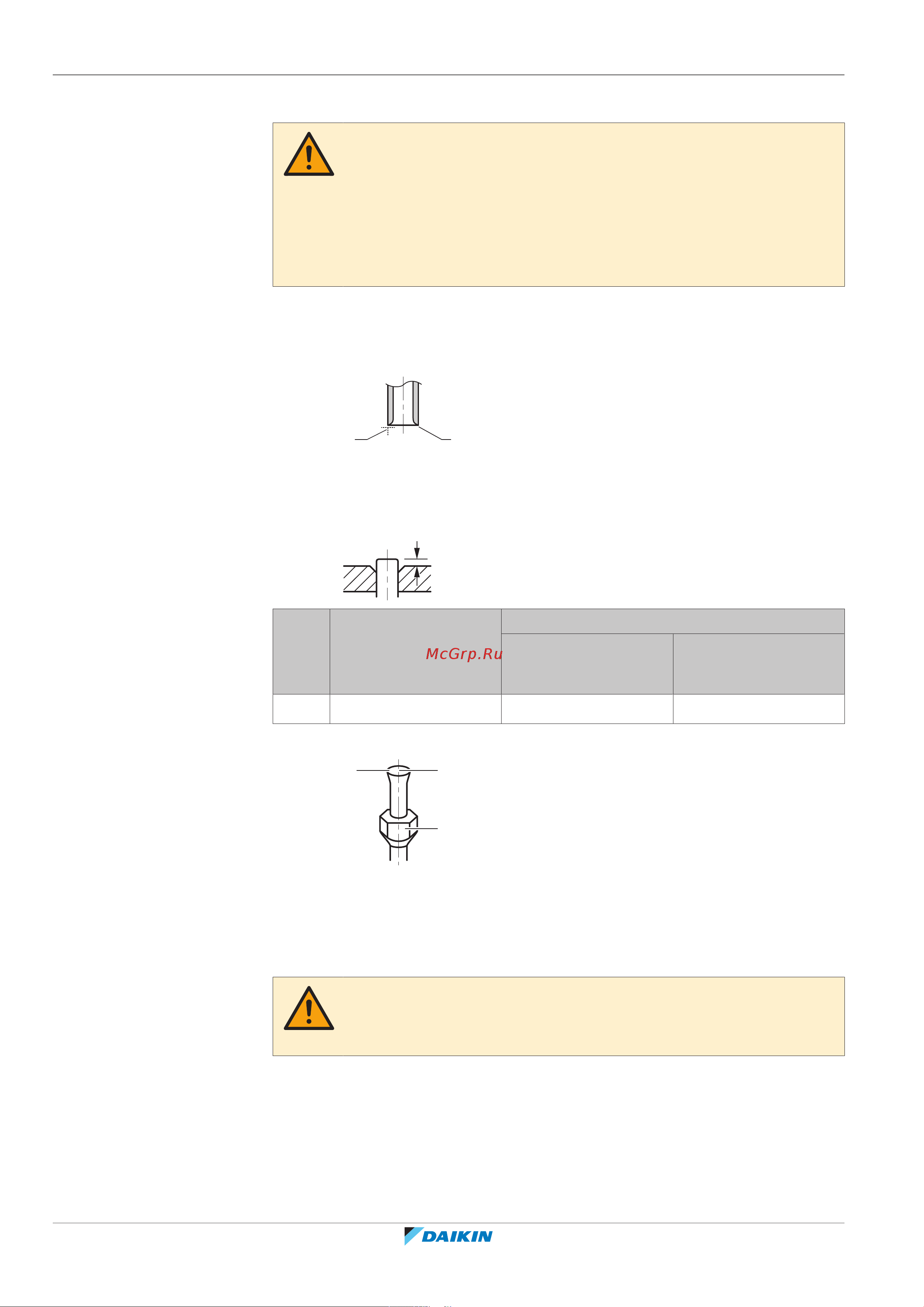

7.2.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание
утечки газообразного хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в комплект поставки блока.
Применение других накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка
НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.
4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа) для
хладагента R32
Обычный вальцовочный инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.
c Проверьте, установлена ли накидная гайка.
7.2.6 Применение запорного клапана с сервисным отверстием
ПРЕДОСТЕРЕЖЕНИЕ
ЗАПРЕЩАЕТСЯ открывать клапаны и вентили, если развальцовка труб не
завершена. Это может привести к утечке газообразного хладагента.
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали, необходимые
для эксплуатации запорного вентиля.
