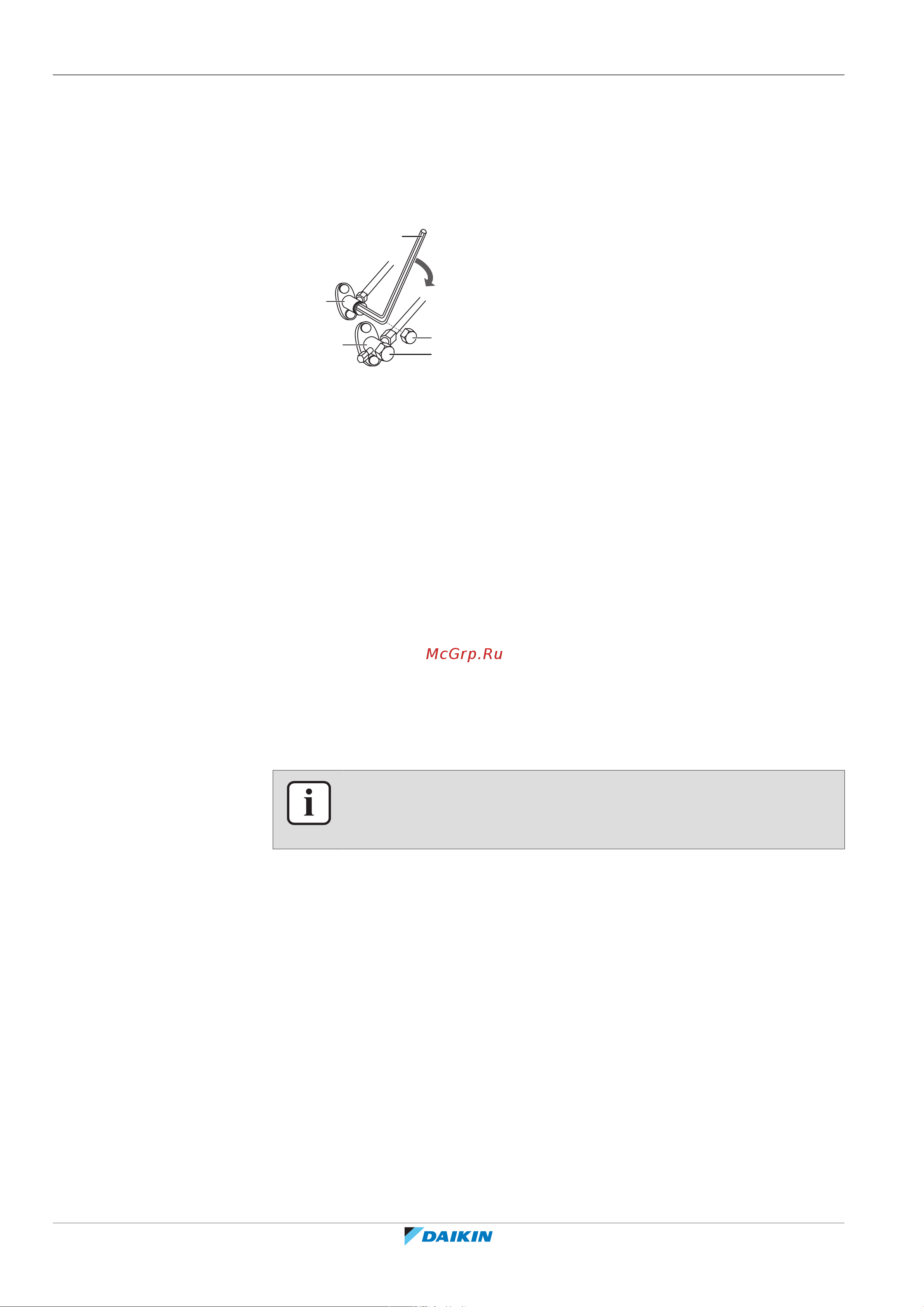

![Daikin ARXF71A2V1B [72/84] Для запуска и остановки принудительного охлаждения](/img/pdf.png)
Daikin ARXF71A2V1B [72/84] Для запуска и остановки принудительного охлаждения
![Daikin ARXF71A2V1B [72/84] Для запуска и остановки принудительного охлаждения](/views2/1770297/page72/bg48.png)
16 | Утилизация
Справочное руководство для монтажника
72
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
3 Спустя 5-10 минут (или 1-2 минуты, если температура окружающего
воздуха ниже −10°C) перекройте шестигранным гаечным ключом
запорный вентиль контура жидкого хладагента.
4 С помощью коллектора проверьте, достигнут ли вакуум.
5 Спустя 2-3 минуты перекройте запорный вентиль контура газообразного
хладагента и остановите принудительное охлаждение.
c
b
e
d
d
a
a Запорный вентиль трубопровода газообразного хладагента
b Направление перекрытия
c Шестигранный ключ
d Крышка клапана
e Запорный вентиль в контуре жидкого хладагента
16.3 Для запуска и остановки принудительного охлаждения
Принудительное охлаждение запускается двумя способами.
▪ Способ 1. Выключателем внутреннего блока ON/OFF (при наличии такового).
▪ Способ 2. Через пользовательский интерфейс внутреннего блока.
16.3.1 Запуск и остановка работы в режиме принудительного охлаждения выключателем
внутреннего блока
1 Нажав на выключатель внутреннего блока ON/OFF, удерживайте его в
нажатом положении не менее 5секунд.
Результат: Производится запуск принудительного охлаждения.
ИНФОРМАЦИЯ
Принудительное охлаждение автоматически отключается примерно через
15минут.
2 Чтобы остановить работу раньше, нажмите на выключатель ON/OFF.
16.3.2 Запуск и остановка работы в режиме принудительного охлаждения через
пользовательский интерфейс внутреннего блока
1 Установите режим работы на охлаждение. См. параграф «Порядок
выполнения пробного запуска» руководства по монтажу внутреннего
блока.
Внимание! Принудительное охлаждение автоматически выключается
примерно через 30минут.
2 Чтобы остановить работу раньше, нажмите на выключатель ON/OFF.
