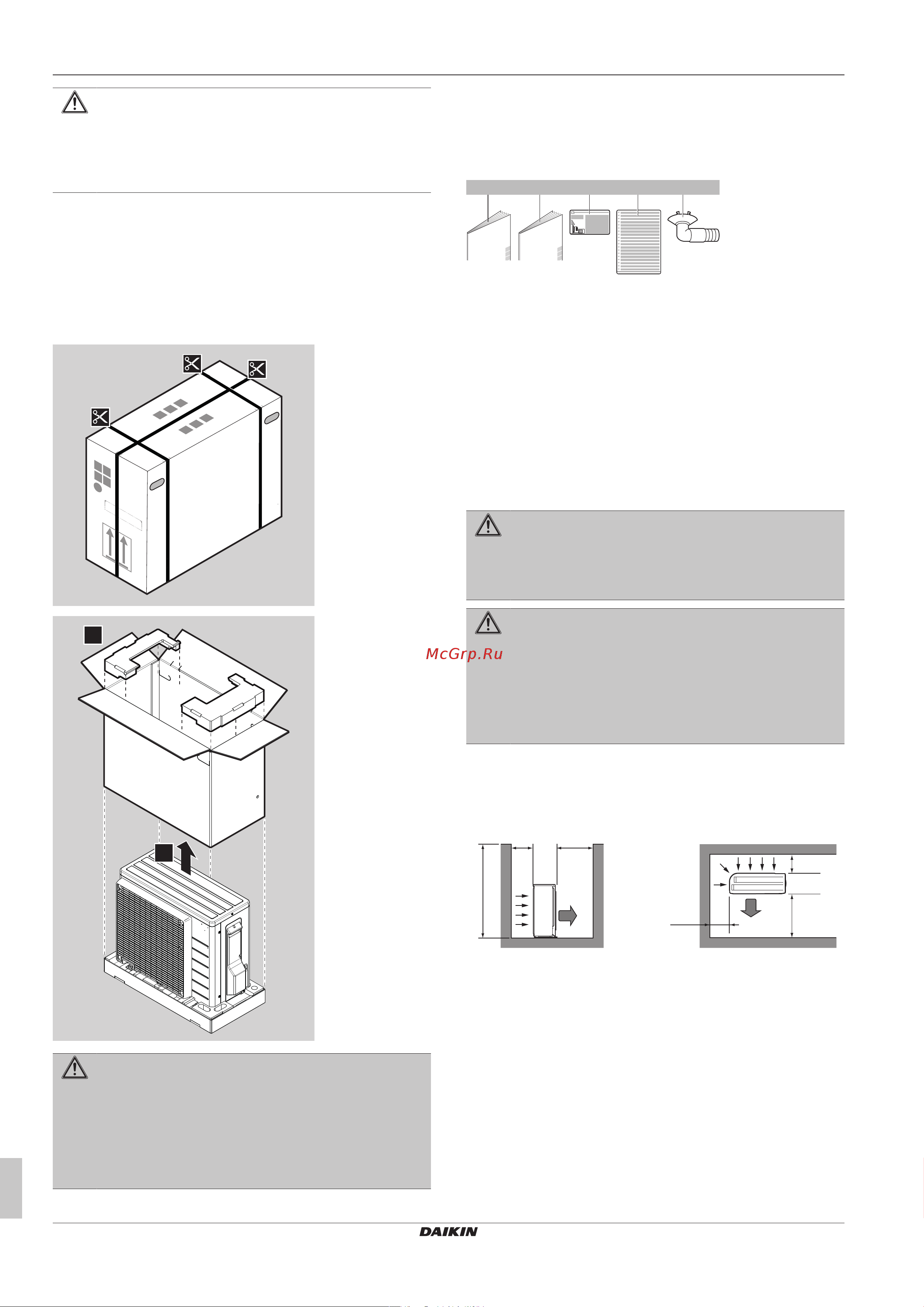

3 Информация о блоке
Руководство по монтажу
6
ARXF20~42C5V1B
Комнатные кондиционеры Daikin
3P519299-12X – 2020.12
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха.
НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
3 Информация о блоке
3.1 Наружный агрегат
3.1.1 Чтобы распаковать наружный агрегат
1
2
ПРЕДУПРЕЖДЕНИЕ
При выполнении монтажа, сервисного и технического
обслуживания, а также ремонтных работ, необходимо
проследить за соблюдением инструкций Daikin и
требований действующего законодательства (напр.,
общегосударственных правил эксплуатации газового
оборудования). К указанным видам работ допускаются
только уполномоченный персонал.
3.1.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный блок.
2 Извлеките принадлежности из нижней части упаковки.
b ec d
1×
a
1× 1× 1× 1×
a Общая техника безопасности
b Руководство по монтажу наружного блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Сливная пробка (находится на дне упаковочной
коробки)
4 Монтаж агрегата
4.1 Как подготовить место установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
При выполнении монтажа, сервисного и технического
обслуживания, а также ремонтных работ, необходимо
проследить за соблюдением инструкций Daikin и
требований действующего законодательства (напр.,
общегосударственных правил эксплуатации газового
оборудования). К указанным видам работ допускаются
только уполномоченный персонал.
4.1.1 Требования к месту установки
наружного блока
Помните следующие правила организации пространства:
≤1200
>150
>150
>50
>300
>300
(mm)(mm)
a
b
b
a
a Выброс воздуха
b Воздухозаборник
Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы
воздухоприемник был направлен к стене и НЕ подвергался
непосредственному воздействию ветра.
