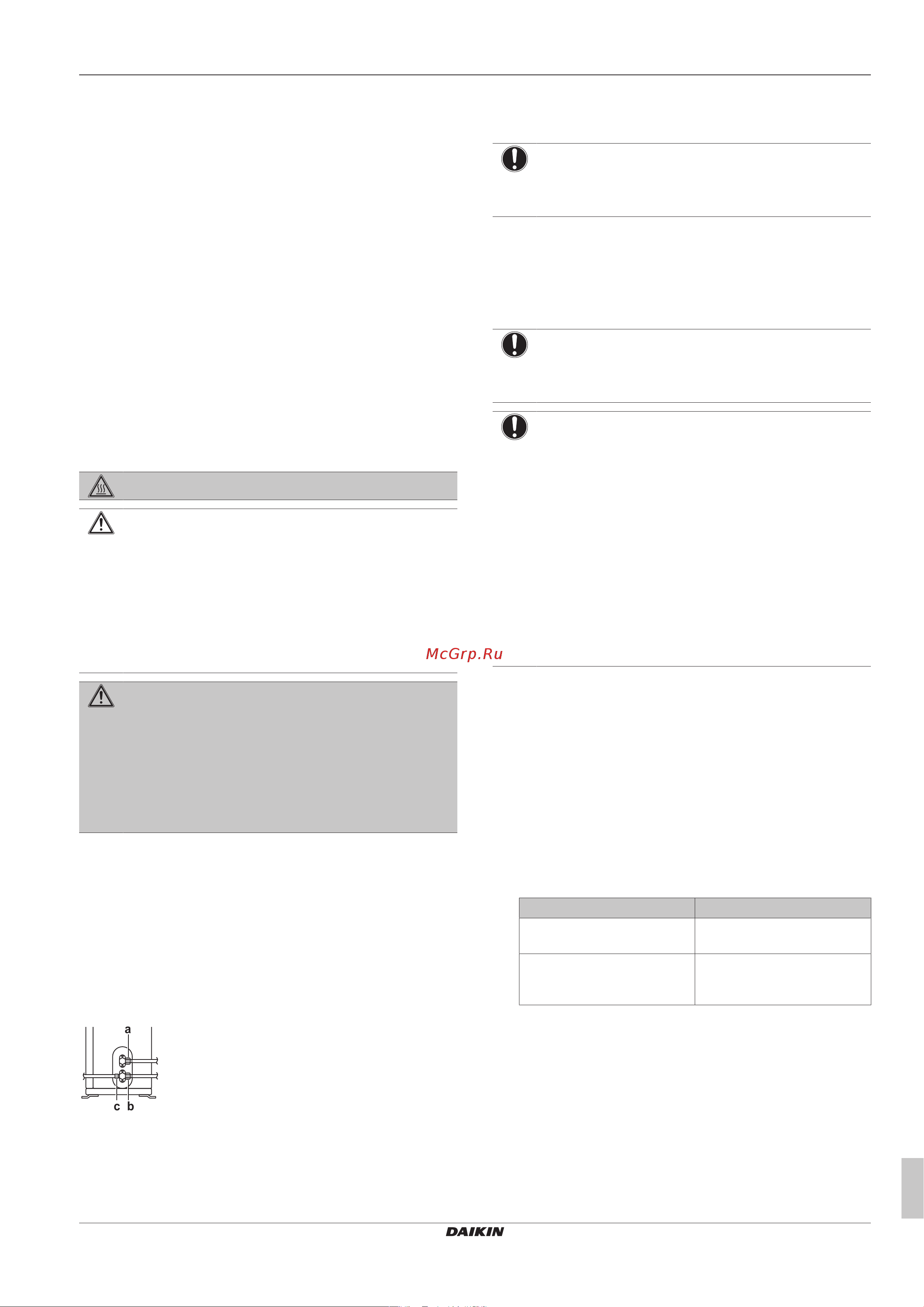

![Daikin ARXF20C5V1B [9/20] Подсоединение трубопровода хладагента к наружному блоку](/views2/1770427/page9/bg9.png)
5 Монтаж трубопроводов
Руководство по монтажу
9
ARXF20~42C5V1B
Комнатные кондиционеры Daikin
3P519299-12X – 2020.12
5.2.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
5.2.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на главном блоке
накидную гайку.
▪ Чтобы предотвратить утечку газа, нанесите
фреоновое масло только на внутреннюю
поверхность раструба. Используйте фреоновое
масло, предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных
соединений.
ПРЕДУПРЕЖДЕНИЕ
Обеспечьте надежность соединений трубопровода
хладагента, прежде чем запускать компрессор. Если во
время работы компрессора трубопроводы хладагента
НЕ закреплены, а запорный вентиль открыт, то
всасывание воздуха приводит к отклонению давления
в контуре хладагента от нормы, что чревато
повреждением оборудования и даже нанесением
травмы.
5.2.3 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
bc
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного
хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
5.3 Проверка трубопровода
хладагента
5.3.1 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
ВСЕГДА используйте только рекомендованный
пузырящийся состав от своего оптового поставщика.
НИКОГДА не используйте мыльную воду:
▪ Мыльная вода может вызвать растрескивание
компонентов, таких как накидные гайки или
колпачки запорных вентилей.
▪ Мыльная вода может содержать соли,
поглощающие влагу, которая замерзнет, когда
трубопровод остынет.
▪ Мыльная вода содержит аммиак, который может
вызвать коррозию вальцовочных соединений
(между латунной накидной гайкой и медной
развальцованной трубкой).
1 Заправьте систему азотом до давления не менее 200кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
5.3.2 Проведение вакуумной сушки
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
