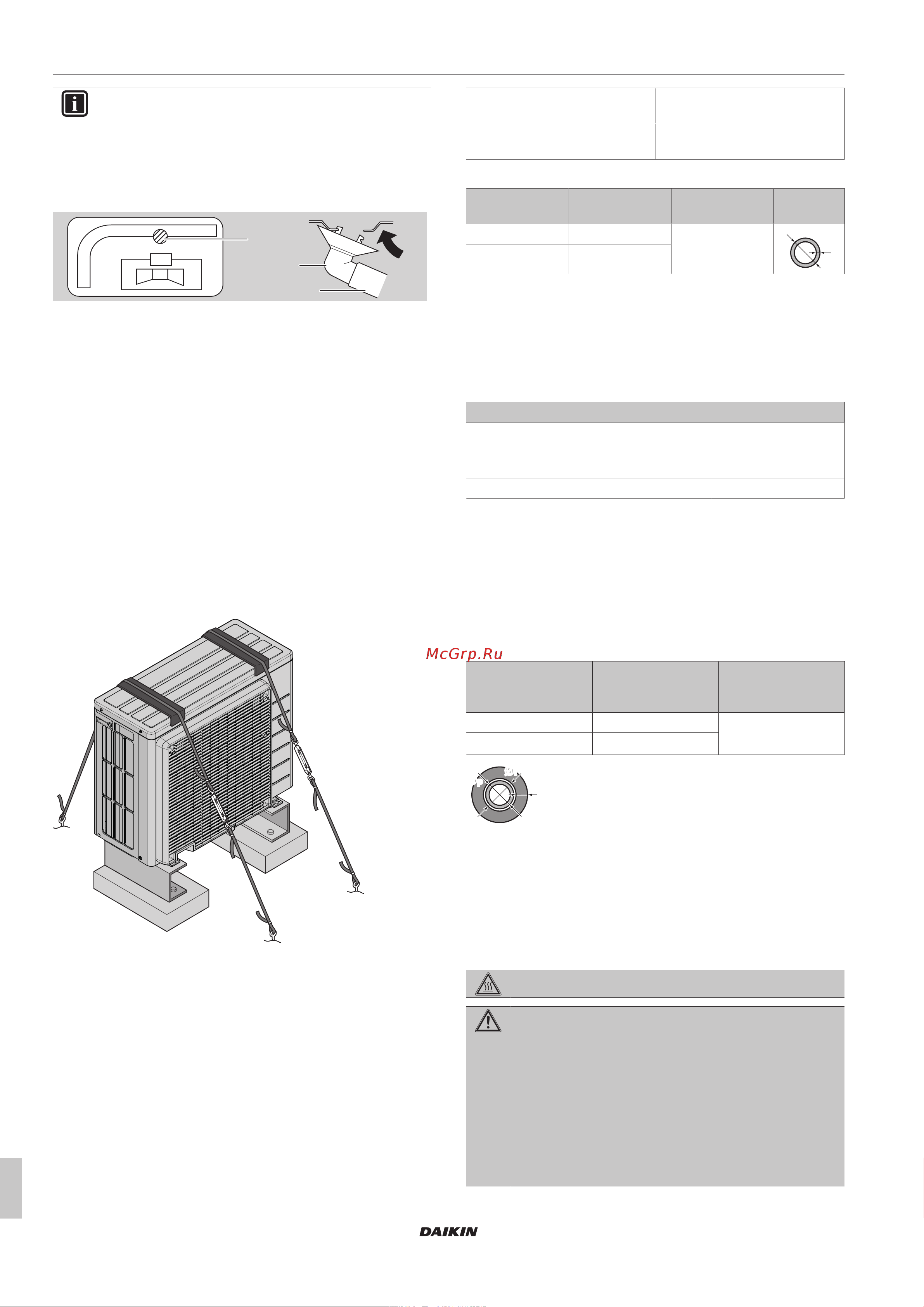

5 Монтаж трубопроводов
Руководство по монтажу
8
ARXF20~42C5V1B
Комнатные кондиционеры Daikin
3P519299-12X – 2020.12
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
4.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
5 Монтаж трубопроводов
5.1 Подготовка трубопровода
хладагента
5.1.1 Требования к трубопроводам
хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Трубопровод жидкого
хладагента
Ø6,4мм (1/4 дюйма)
Трубопровод газообразного
хладагента
Ø9,5мм (3/8 дюйма)
▪ Степень твердости и толщина стенок:
Outer diameter
(Ø)
Temper grade Thickness (t)
(a)
6.4mm (1/4") Annealed (O) ≥0.8mm
t
Ø
9.5mm (3/8") Annealed (O)
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
5.1.2 Перепад высот трубопроводов
хладагента
Параметр Расстояние
Предельно допустимая длина
трубопровода
20м
Минимальная длина трубопровода 1,5м
Предельно допустимая разница высот 12м
5.1.3 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
5.2 Соединение труб трубопровода
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
