5 Подготовка
Справочное руководство по монтажу
11
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
4P513661-2 – 2017.11
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.

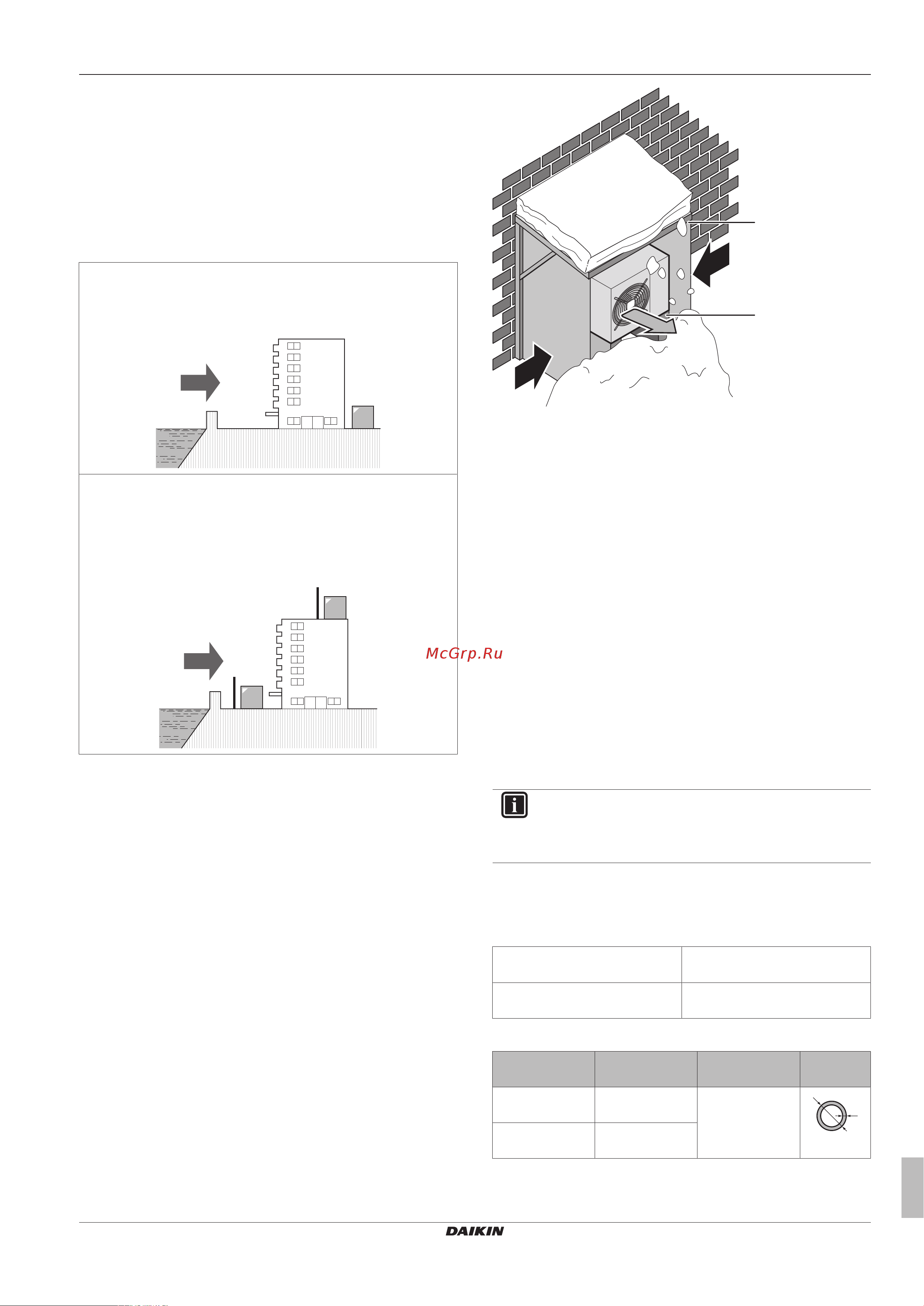

Установка на морском побережье. Наружный блок НЕ должен
подвергаться прямому воздействию морского ветра. В
противном случае насыщенный солью воздух может привести к
коррозии и, как следствие, к сокращению срока службы блока.
Наружный блок устанавливается там, где он не подвергается
прямому воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию
морского ветра, необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы
осталось свободное место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный блок рассчитан только на установку вне помещений и
на эксплуатацию при температуре окружающего воздуха от –10
до 46°C в режиме охлаждения и от –15 до 24°C в режиме
обогрева.
5.2.2 Дополнительные требования к месту
установки наружного агрегата в
холодном климате
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Воздуховыпускное отверстие
В любом случае обеспечьте зазор между блоками не менее
300мм. Кроме того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемого максимального
уровня поверхности снежного покрова. Дополнительные
сведения приведены в разделе "6.3 Монтаж наружного
агрегата"на стр.13.
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Трубопровод жидкого
хладагента
Ø6,4мм (1/4 дюйма)
Трубопровод газообразного
хладагента
Ø9,5мм (3/8 дюйма)
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
Отожженная
медь (O)
