Daikin ARXP20L2V1B [9/28] Информация об агрегатах и дополнительном оборудовании
![Daikin ARXP20L2V1B [9/28] Информация об агрегатах и дополнительном оборудовании](/views2/1770501/page9/bg9.png)
4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство по монтажу
9
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
4P513661-2 – 2017.11
1
2

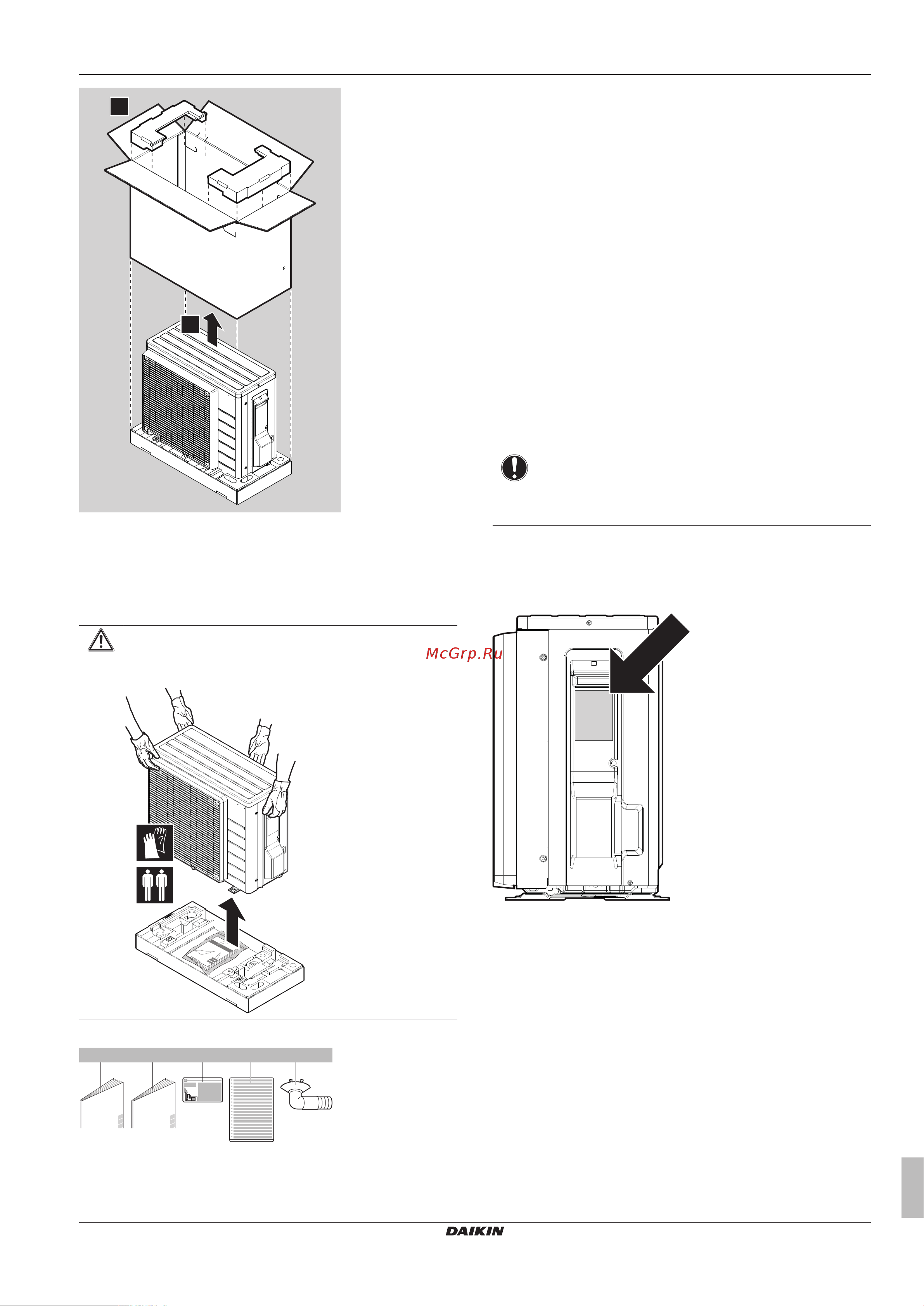

3.2.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным блоком следует обращаться только
следующим образом:
2 Снимите аксессуары внизу упаковки.
b ec d
1×
a
1× 1× 1× 1×
a Общая техника безопасности
b Руководство по монтажу наружного блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Сливная пробка (находится на дне упаковочной
коробки)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Подготовка места установки
▪ Подготовка к прокладке трубопровода хладагента
▪ Подготовка к прокладке электропроводки
